Descripción general del cangilón King Tiger Heavy Duty

La serie King Tiger está diseñada como una alternativa de alto rendimiento compatible con los cangilones tipo Tiger de Maxi-Lift, ofreciendo una resistencia estructural y durabilidad similares para aplicaciones exigentes.

Los cangilones elevadores King Tiger de servicio pesado están desarrollados para aplicaciones que requieren mayor resistencia, durabilidad y alta resistencia al desgaste.

Esta serie incluye dos tipos principales:

  • Tipo DK – cangilón de fondo profundo
  • Tipo SK – cangilón de fondo poco profundo

Ambos tipos están disponibles en medidas métricas e imperiales.

Diseño intercambiable

Los cangilones King Tiger están diseñados como versiones reforzadas e intercambiables de los cangilones estándar, incluyendo:

Esto permite una sustitución y actualización sencilla sin necesidad de realizar modificaciones importantes en el sistema.

Diseño optimizado

La serie King Tiger incorpora paredes reforzadas, esquinas más gruesas y un diseño mejorado del borde frontal. Estas mejoras ofrecen:

  • Mayor resistencia estructural
  • Mejor resistencia a la abrasión
  • Rendimiento de descarga optimizado

¿No está seguro de qué cangilón es adecuado para su sistema?

Indíquenos su aplicación o las dimensiones requeridas y le recomendaremos el modelo adecuado en un plazo de 24 horas.

Ventajas del material

Los cangilones están fabricados con polímeros de alto peso molecular modificados, lo que proporciona una mayor resistencia al desgaste y a los impactos en comparación con los materiales estándar de HDPE.

Principales ventajas frente a los cangilones estándar

Diseño optimizado

Esta serie de cangilones cuenta con paredes reforzadas, esquinas más gruesas y un diseño mejorado del labio frontal, lo que se traduce en:

  • Alta resistencia estructural
  • Excelente resistencia al desgaste
  • Mejor rendimiento en la descarga de material

Material superior

Fabricados con polímero modificado de alto peso molecular, estos cangilones ofrecen una resistencia superior a la abrasión y mayor resistencia al impacto en comparación con los materiales HDPE convencionales.

Mayor vida útil

El diseño reforzado con construcción de mayor espesor hace que la serie King Tiger sea una de las opciones más duraderas disponibles en cangilones elevadores.

Mayor valor para el cliente

  • Reducción del tiempo de mantenimiento del elevador
  • Disminución de los costos operativos totales

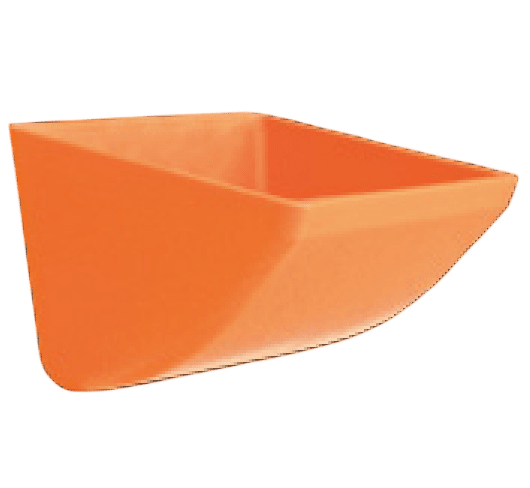

Cangilón elevador heavy duty tipo DK (sistema imperial)

El cangilón tipo DK es una versión reforzada del cangilón tradicional de fondo profundo, diseñado para ofrecer mayor capacidad y durabilidad en aplicaciones de transporte pesado.

Se trata de una versión reforzada e intercambiable del cangilón estándar tipo D (fondo profundo) en sistema imperial.

tiger elevator bucket d

tiger elevator bucket d drawing

Modelo Dimensión del Cangilón(mm) Orificios de montaje(mm) Capacidad(L)
Longitud
A		 proy.
B		 Profundidad
C		 Desde arriba
D		 Agujero   Centros
E		 Nº   de

agujeros

 Diámetro del agujero Nivel utilizable
(Z-Y)+10%		 Nivel del agua
(Z-Y)
DK7X5 205 142 127 30 120 2 9 1.47 1.75
DK8X5 225 142 127 30 120 2 9 1.62 1.93
DK9X5 253 142 127 30 85 3 9 1.93 2.41
DK10X5 279 142 127 30 90 3 9 2.10 2.60
DK11X5 298 142 127 30 100 3 9 2.21 2.75
DK12X5 326 142 127 30 85 4 9 2.42 3.00
DK8X6 229 168 152 40 120 2 9 2.42 2.83
DK9X6 257 168 152 40 85 3 9 2.65 3.23
DK10X6 283 168 152 40 90 3 9 2.93 3.62
DK11X6 302 168 152 40 100 3 9 3.12 4.01
DK12X6 330 168 152 40 85 4 9 3.48 4.44
DK13X6 349 168 152 40 85 4 9 3.78 4.74
DK14X6 378 168 152 40 95 4 9 4.15 5.08
DK10X7 285 200 178 45 90 3 9 4.07 4.83
DK11X7 304 200 178 45 100 3 9 4.35 5.39
DK12X7 329 200 178 45 85 4 9 4.82 5.81
DK13X7 351 200 178 45 90 4 9 5.58 6.52
DK14X7 380 200 178 45 95 4 9 5.74 6.90
DK15X7 405 200 178 45 100 4 9 6.68 7.61
DK16X7 440 200 178 45 85 5 9 6.95 7.90
DK11X8 310 225 305 50 65 4 9 5.92 6.84
DK12X8 338 225 205 50 85 4 9 6.44 7.46
DK13X8 357 225 205 50 90 4 9 7.13 8.00
DK14X8 385 225 205 50 95 4 9 7.56 8.76
DK15X8 413 225 205 50 80 5 9 8.73 9.47
DK16X8 448 235 205 50 85 5 9 9.08 10.50
DK18X8 483 235 205 50 95 5 9 10.00 11.56
DK20X8 535 235 205 50 90 6 11 11.23 13.00
DK22X8 585 235 205 50 100 6 11 12.65 14.30
DK24X8 630 235 205 50 88 6 11 13.43 15.30
DK16X10 460 286 254 70 73 6 11 14.00 16.00
DK18X10 498 286 254 70 78 6 11 16.02 17.70
DK20X10 545 286 254 70 88 6 11 18.17 19.70
DK22X10 605 292 264 70 100 6 11 19.45 22.7
DK23X10 615 292 264 70 85 7 11 20.33 23.6
DK24X10 635 292 264 70 88 7 11 21.78 24.9
DK25X10 653 292 264 70 90 7 11 22.21 25.5
DK26X10 691 292 264 70 98 7 11 22.99 26.5
DK27X10 701 292 264 70 85 8 11 23.87 27.4
DK28X10 745 292 264 70 90 8 11 24.64 28.4

¿No está seguro de qué cangilón es adecuado para su sistema?

Indíquenos su aplicación o las dimensiones requeridas y le recomendaremos el modelo adecuado en un plazo de 24 horas.

Cangilón elevador heavy duty tipo DK (sistema métrico)

Cangilón de fondo profundo de alta resistencia, diseñado para aplicaciones agrícolas y de manejo de materiales a granel.

Se trata de una versión reforzada y totalmente intercambiable que mejora el rendimiento del cangilón estándar tipo DS (fondo profundo, sistema métrico).

tiger elevator bucket d

tiger elevator bucket d drawing

Modelo Dimensión del cubo(mm) Orificios de montaje(mm) Capacidad(L)
Longitud
A		 proy.
B		 Profundidad
C		 Desde arriba
D		 Agujero   Centros
E		 Nº  de agujeros Diámetro del agujero Nivel utilizable
(Z-Y)+10%		 Nivel del agua
(Z-Y)
DK1109 111 93 80 25 60 2 7 0.30 0.27
DK1311 136 117 92 30 60 2 7 0.59 0.54
DK1612 162 122 102 32 90 2 7 0.78 0.71
DK1812 189 127 110 32 120 2 9 0.79 0.72
DK2312 237 129 120 35 12 2 9 1.32 1.20
DK2812 289 129 125 35 100 3 9 1.78 1.62
DK1614 167 143 125 40 90 2 7 1.12 1.02
DK1814 192 145 125 40 120 2 9 1.49 1.35
DK2314 237 145 125 40 85 3 9 1.67 1.52
DK2814 285 142 125 40 100 3 9 1.83 2.01
DK2316 238 169 140 45 85 3 9 2.37 2.15
DK2616 266 169 140 45 90 3 9 2.64 2.40
DK2816 290 169 141 45 100 3 9 3.01 2.74
DK3116 318 169 141 45 85 4 9 3.32 3.02
DK3118 316 195 165 45 85 4 9 3.52 3.20
DK3518 358 195 165 45 95 4 9 5.09 4.63
DK4118 419 195 165 45 85 5 9 5.64 5.13
DK2919 295 197 178 45 75 4 9 4.72 4.29
DK3121 319 224 191 45 85 4 9 6.18 5.62
DK3621 369 224 191 45 95 4 9 7.18 6.53
DK4121 421 224 191 45 85 5 9 8.77 7.97
DK4621 470 224 191 45 95 5 9 9.57 8.70
DK5121 520 225 210 55 100 6 11 11.66 10.60
DK2823 289 230 190 45 100 3 9 4.85 4.41

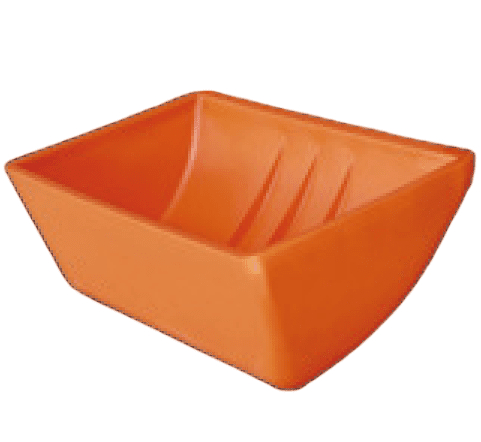

Cangilón elevador heavy duty tipo SK

El cangilón tipo SK presenta un diseño de fondo poco profundo, ideal para aplicaciones que requieren una descarga más rápida y un flujo de material eficiente.

Se trata de un cangilón de alta resistencia, especialmente adecuado para aplicaciones agrícolas y manejo de materiales a granel.

Es una versión reforzada e intercambiable de los cangilones estándar tipo DQ y tipo S (fondo poco profundo).

king tiger heavy duty bucket

king tiger elevator bucket s

Modelo Dimensión del cubo(mm) Orificios de montaje(mm) Capacity(L)
Longitud
A		 proy.
B		 Profundidad
C		 Desde arriba
D		 Agujero   Centros
E		 Nº de agujeros Diámetro del agujero Nivel utilizable
(Z-Y)+5%		 Nivel utilizable
(Z-Y)
SK1814 186 140 87 30 100 2 9 0.89 0.85
SK1914 190 146 105 25 100 2 9 1.26 1.20
SK2314 235 143 96 30 120 2 9 1.35 1.29
SK2814 285 143 96 30 90 3 9 1.75 1.67
SK2315 235 155 91 30 120 2 9 1.59 1.51
SK2815 285 155 91 30 90 3 9 1.96 1.87
SK2316 238 170 102 35 120 2 9 1.50 1.43
SK2816 290 165 108 35 90 3 9 2.31 2.20
SK3216 330 165 111 35 80 4 9 2.48 2.36
SK2417 247 178 120 40 120 2 9 2.30 2.18
SK2817 289 178 120 40 90 3 9 2.65 2.52
SK2917 295 181 120 35 115 3 9 3.13 2.98
SK3321 337 219 140 40 85 4 9 4.44 4.23
SK3823 380 233 165 45 100 4 9 6.30 6.00
SK4723 478 233 165 45 100 5 9 8.50 8.10
SK2824 295 248 168 45 100 3 9 5.90 5.60
SK3325 335 265 170 50 85 4 9 6.90 6.55
SK4726 470 265 170 50 95 5 11 9.90 9.40
SK5626 569 265 170 50 120 5 11 12.35 11.75

Aplicaciones

Los cangilones King Tiger son adecuados para:

  • Manejo de granos y alimentos balanceados
  • Cemento y materiales de construcción
  • Industrias de fertilizantes y productos químicos
  • Transporte de materiales a granel industriales

Preguntas Frecuentes – Cangilón Elevador de Servicio Pesado King Tiger

¿Qué es un cangilón elevador de servicio pesado King Tiger?

El cangilón elevador King Tiger de servicio pesado es un cangilón reforzado diseñado para aplicaciones exigentes en sistemas de elevadores de cangilones. Está fabricado para ofrecer mayor resistencia y durabilidad en sistemas de transporte de materiales a granel de trabajo pesado.

¿Qué aplicaciones son adecuadas para los cangilones elevadores King Tiger de servicio pesado?

Los cangilones King Tiger se utilizan comúnmente en industrias que manejan materiales abrasivos, de gran volumen o de alta carga, incluyendo procesamiento de granos, minería, producción de alimentos balanceados y manejo industrial de materiales.

¿Qué diferencia a un cangilón de servicio pesado de un cangilón estándar?

Los cangilones de servicio pesado cuentan con una construcción reforzada, paredes más gruesas y mejor resistencia al desgaste en comparación con los cangilones estándar. Estas características ayudan a prolongar la vida útil en condiciones de operación de alta carga.

¿Qué materiales están disponibles para los cangilones elevadores King Tiger de servicio pesado?

Los cangilones King Tiger pueden fabricarse con materiales plásticos resistentes al desgaste o materiales industriales reforzados, dependiendo de los requisitos de transporte y las condiciones de trabajo.

¿Cuáles son las ventajas de utilizar cangilones elevadores King Tiger de servicio pesado?

Estos cangilones ofrecen mayor durabilidad, mayor capacidad de carga, vida útil prolongada y mejor resistencia al impacto y la abrasión en entornos de transporte exigentes.

¿Los cangilones elevadores King Tiger pueden manejar materiales abrasivos?

Sí. Los cangilones King Tiger están diseñados para manejar materiales abrasivos donde los cangilones estándar podrían desgastarse rápidamente. La selección del material puede ajustarse para mejorar la resistencia al desgaste.

¿Cómo elegir el tamaño correcto de un cangilón elevador de servicio pesado?

El tamaño adecuado depende de la velocidad del elevador, la capacidad de transporte, la densidad del material, el espaciado entre cangilones y las dimensiones del sistema. Adaptar el diseño del cangilón a las condiciones de operación ayuda a mejorar el rendimiento.
