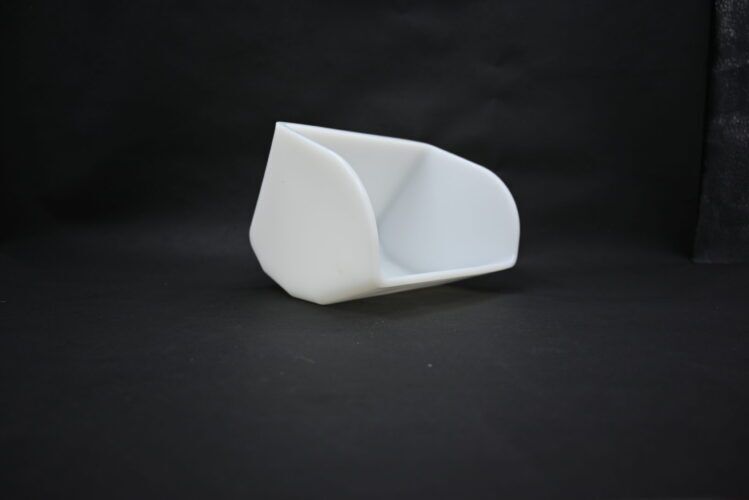

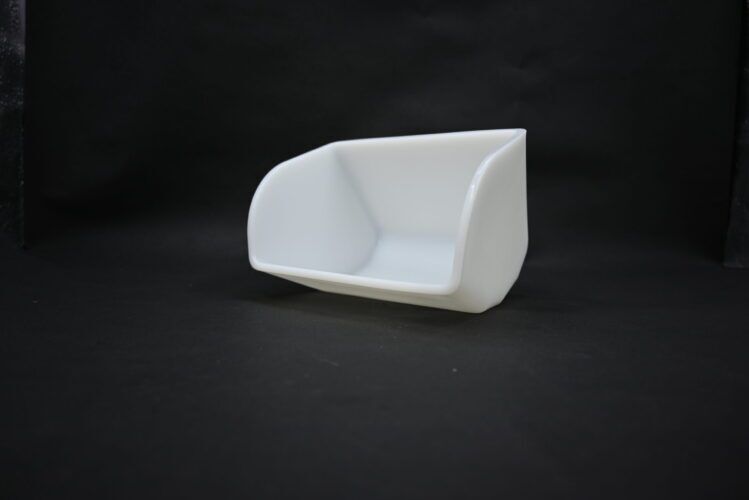

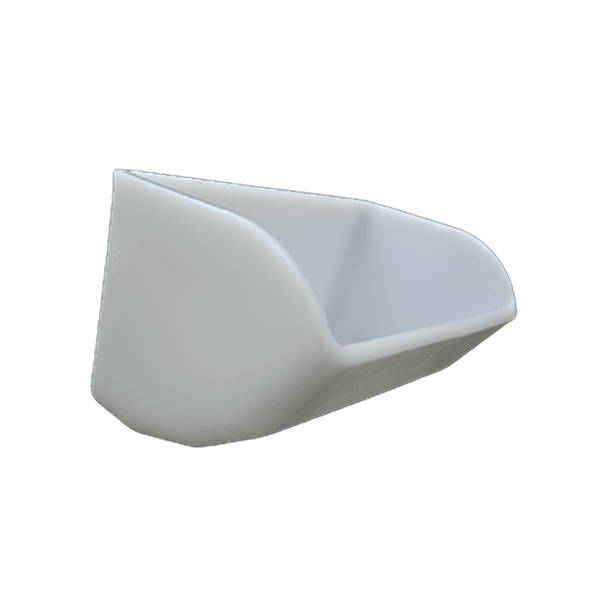

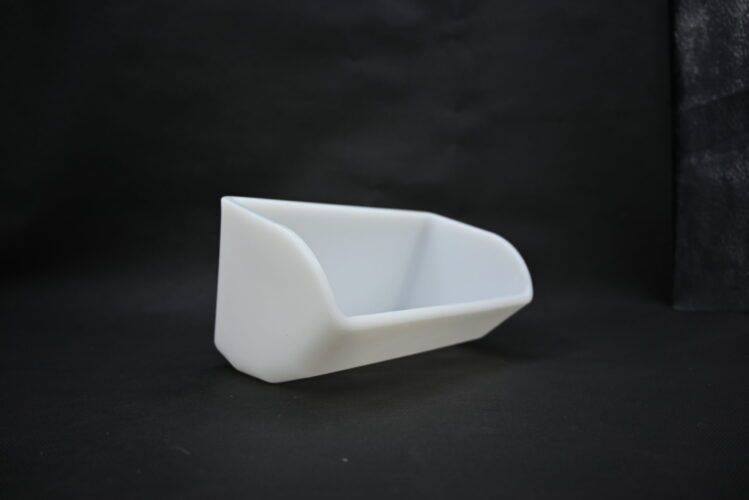

Descripción del cangilón elevador tipo CC

El cangilón elevador tipo CC está diseñado basándose en el estilo tradicional de cangilones CC, ofreciendo una solución de alta resistencia y alta eficiencia para sistemas de elevadores de cangilones en aplicaciones agrícolas. Puede utilizarse como reemplazo directo de los cangilones de la serie Tapco CC en muchas aplicaciones.

Ventajas de diseño

La estructura lateral única del cangilón tipo CC mejora la eficiencia de llenado del material en comparación con los cangilones estándar de fondo profundo. Este diseño aumenta la capacidad del cangilón y permite un menor espaciamiento de instalación, lo que contribuye a mejorar la eficiencia general del transporte.

Aplicaciones

Los cangilones elevadores tipo CC se utilizan ampliamente en sistemas de manejo de materiales agrícolas, incluyendo:

  • Transporte de granos
  • Procesamiento de piensos
  • Manejo de semillas
  • Transporte de fertilizantes
  • Transporte de productos químicos y materiales a granel

Opciones de materiales

Se dispone de diferentes materiales para adaptarse a diversas condiciones de trabajo:

Cangilones de HDPE

Los cangilones tipo CC de HDPE son adecuados para aplicaciones agrícolas generales, incluyendo granos, piensos, semillas, productos químicos, arena, sales y fertilizantes. Ofrecen un buen rendimiento para materiales de flujo libre.

Cangilones de Nylon

Los cangilones tipo CC de Nylon ofrecen mayor resistencia mecánica y mejor resistencia al desgaste, lo que los hace adecuados para aplicaciones más exigentes, como el transporte de granos, soja, productos químicos, arena y fertilizantes en condiciones de trabajo severas.

Cangilones de PU (poliuretano)

Los cangilones tipo CC de PU (poliuretano) son ideales para el manejo de materiales abrasivos y de alta exigencia, incluyendo piensos peletizados, piensos con alto contenido graso, materiales a base de melaza, soja, arroz y cebada. Son especialmente adecuados para entornos de trabajo severos.

Recomendaciones de uso

  • Adecuado para descarga centrífuga a alta velocidad y elevación de materiales ligeros a granel
  • Las dimensiones A, B y C indicadas en la tabla corresponden a cangilones de material HDPE. Debido a las diferencias de contracción, los cangilones de Nylon y PU presentan un incremento aproximado del 2%
  • Se recomienda utilizar (Z–Y) +5% como capacidad útil para el diseño de ingeniería

Dibujo técnico

cc elevator bucket drawing



Especificaciones

Modelo Dimensión del cubo(mm) Orificios de montaje(mm) Capacidad(L)
Longitud
A		 Proy.
B		 Profundidad
C		 Desde arriba
D		 Distancia entre centros (E) Nº de orificios Diámetro del orificio Capacidad útil (Z–Y) +10% Capacidad de agua (Z–Y)
CC5X4 140 114 108 36.5 81 2 7 0.69 0.63
CC6X4 165 114 108 36.5 111.1 2 7 0.81 0.74
CC7X4 191 114 108 36.5 68.3 3 7 0.94 0.85
CC6X5 165 140 127 42.9 111.1 2 7 1.28 1.16
CC7X5 191 140 127 42.9 68.3 3 7 1.45 1.32
CC8X5 216 140 127 42.9 77.8 3 7 1.64 1.49
CC9X5 244 142 124 42.9 92.1 3 7 1.76 1.60
CC10X5 267 140 127 42.9 104.8 3 7 2.06 1.87
CC11X5 292 140 127 42.9 76.2 4 7 2.23 2.09
CC8X6 217 168 152 50.8 77.8 3 7 2.45 2.23
CC9X6 244 172 150 50.8 92.1 3 7 2.59 2.35
CC10X6 267 169 147 50.8 104.8 3 7 2.86 2.60
CC11X6 294 171 150 50.8 76.2 4 7 3.30 3.00
CC12X6 318 170 152 50.8 85.7 4 7 3.52 3.20
CC13X6 342 174 150 50.8 92.1 4 7 3.74 3.40
CC10X7 268 200 178 55.6 104.8 3 9 4.26 3.87
CC11X7 294 200 178 55.6 76.2 4 9 4.47 4.06
CC12X7 319 200 178 55.6 85.7 4 9 4.82 4.38
CC13X7 342 201 170 55.6 92.1 4 9 4.84 4.40
CC14X7 370 200 178 55.6 76.2 5 9 5.48 4.98
CC15X7 395 200 178 55.6 82.6 5 9 6.04 5.49
CC16X7 421 200 178 55.6 73 6 9 6.33 5.75
CC12X8 319 225 200 50.8 85.7 4 9 6.73 6.12
CC13X8 344 225 200 50.8 92.1 4 9 7.29 6.63
CC14X8 370 225 196 50.8 76.2 5 9 7.85 7.14
CC16X8 418 226 202 50.8 73 6 9 9.13 8.30
CC18X8 474 232 199 50.8 79.4 6 9 11.00 10.00
CC20X8 522 235 203 50.8 88.9 6 9 12.10 11.00
CC18X10 483 292 264 57.2 79.4 6 9 15.00 16.49
CC20X10 533 292 264 57.2 88.9 6 9 16.48 18.14
CC21X10 559 292 264 57.2 90 6 9 17.30 19.04
CC22X10 584 292 264 57.2 101.6 6 9 18.12 19.94
CC23X10 610 292 264 57.2 85.7 7 9 18.94 20.84
CC24X10 635 292 264 57.2 88.9 7 9 19.78 21.76

Nota: La distancia y el diámetro de los orificios de montaje pueden personalizarse.



¿No estás seguro de qué cangilón se adapta a tu sistema?

Indícanos tu aplicación o el tamaño requerido y te recomendaremos el modelo adecuado en un plazo de 24 horas.

Entajas de Rendimiento

En comparación con los diseños convencionales de cangilones, los cangilones tipo CC mejoran el flujo de material dentro del elevador, aumentando la eficiencia de transporte y el rendimiento general del sistema.

Compatibilidad de reemplazo

Los cangilones elevadores tipo CC pueden utilizarse como alternativa a diseños reconocidos como la serie CC de Tapco, ofreciendo una solución de reemplazo fiable y rentable.

Consideraciones de ingeniería

Para lograr un rendimiento óptimo, se deben tener en cuenta los siguientes factores:

  • Velocidad del elevador
  • Espaciado de los cangilones
  • Características del material
  • Configuración de instalación

También te puede interesar

Envíenos sus especificaciones o planos y nuestro equipo le recomendará la mejor solución en el menor tiempo posible.

Preguntas Frecuentes – Cangilón Elevador CC

¿Qué es un cangilón elevador CC?

El cangilón elevador CC es un cangilón tradicional de tipo profundo diseñado para elevadores de cangilones utilizados en el manejo de materiales a granel. Se utiliza comúnmente para granos, alimentos balanceados, semillas, fertilizantes, polvos y materiales granulados. El diseño tipo CC ofrece mayor capacidad y una descarga centrífuga eficiente.

¿De qué materiales están fabricados los cangilones elevadores CC?

Los cangilones CC se fabrican comúnmente en materiales plásticos como HDPE, nylon y poliuretano (PU), así como en materiales metálicos, incluyendo acero al carbono y acero inoxidable. La selección del material depende de la temperatura, la resistencia al desgaste y los requisitos de manejo del producto.

¿Qué industrias utilizan cangilones elevadores CC?

Los cangilones elevadores CC son ampliamente utilizados en agricultura, procesamiento de granos, plantas de alimentos balanceados, plantas de fertilizantes, procesamiento de alimentos, minería, industria cementera y sistemas de transporte de materiales a granel.

¿Cuál es la diferencia entre los cangilones CC y los cangilones tipo D?

Los cangilones CC son cangilones profundos tradicionales con mayor capacidad y se utilizan principalmente en elevadores de descarga centrífuga. Los cangilones tipo D suelen ser más profundos y pueden ser más adecuados para aplicaciones de transporte pesado según las características del material.

¿Cómo elegir el tamaño correcto de un cangilón elevador CC?

La selección del tamaño depende de varios factores, entre ellos el ancho de la banda elevadora, el diámetro de la polea, la densidad del material, la capacidad requerida y el espaciado entre cangilones. Las dimensiones A, B y C se utilizan comúnmente para determinar el modelo adecuado del cangilón.

¿Los cangilones elevadores CC son aptos para aplicaciones alimentarias?

Sí. Se pueden utilizar materiales plásticos de grado alimenticio para el manejo de granos, semillas y materiales de procesamiento de alimentos donde los requisitos de higiene son importantes.

¿Cómo se instalan los cangilones elevadores CC?

Los cangilones CC generalmente se montan sobre bandas elevadoras utilizando pernos para elevadores y arandelas. La correcta alineación y separación son fundamentales para garantizar un funcionamiento suave y reducir el desgaste.

¿Cuál es la vida útil de un cangilón elevador CC?

La vida útil depende del material transportado, la velocidad de operación, la temperatura y las condiciones de desgaste. La correcta selección del material y una instalación adecuada pueden prolongar significativamente la vida útil del cangilón.
