¿Qué es un Interruptor Rotativo de Nivel para Tolvas?
El interruptor rotativo de nivel para tolvas se utiliza para detectar el nivel de materiales sólidos a granel en silos, tolvas y depósitos.
Garantiza una gestión estable del material al proporcionar señales fiables para controlar los procesos de llenado, descarga y operación.
Principio de Funcionamiento del Interruptor Rotativo de Nivel
El interruptor rotativo de nivel utiliza un motor eléctrico para accionar una paleta que gira de forma continua.
Cuando el material a granel alcanza la posición de la paleta, la rotación se bloquea debido a la resistencia del material. Esto activa el mecanismo de control interno, generando una señal eléctrica que indica la presencia de material.
Cuando el nivel del material desciende y la paleta queda liberada, el mecanismo de resorte restablece la rotación, permitiendo la supervisión continua de los cambios de nivel.
Características Principales del Interruptor Rotativo de Nivel
- Utiliza tecnología de paleta rotativa para una detección fiable de materiales a granel
- Equipado con sellos mecánicos de precisión para evitar la entrada de polvo a lo largo del eje
- El mecanismo de protección mediante embrague de resorte evita daños en el motor en condiciones de sobrecarga
- El diseño modular permite el mantenimiento sin desmontaje completo
- Disponible con diseños de paleta personalizados para materiales de baja densidad
- Estructura simple con fácil instalación y conexión
Especificaciones Técnicas del Interruptor Rotativo de Nivel
La siguiente tabla muestra los datos técnicos típicos como referencia:
- Voltaje: 220VAC, 110VAC, 24VAC y 24VDC
- Capacidad de contacto: 250VAC/5A (carga resistiva), SPDT (Single Pole Double Throw / contacto inversor)
- Temperatura de trabajo: -30°C a 80°C
- Tipo estándar de alta temperatura: hasta 200°C
- Tipo personalizado de alta temperatura: hasta 800°C
- Potencia: 3W
- Par de rotación: 1 N·m
- Velocidad de rotación de la paleta: 1 RPM
- Material de la paleta: SUS304
- Grado de protección: IP65
- Entrada de cable: M20×1.5
- Densidad mínima del material adecuada: ≥0.4 g/cm³
Aplicaciones del Interruptor Rotativo de Nivel
Los interruptores rotativos de nivel se utilizan ampliamente en industrias que manejan materiales a granel, incluyendo:
- Almacenamiento y procesamiento de granos
- Cemento y materiales de construcción
- Minería y metalurgia
- Industria química
- Plantas de energía
- Procesamiento de alimentos
Son adecuados para polvos, gránulos y sólidos a granel en silos y tolvas.
Ventajas en la Monitorización del Nivel en Silos
El interruptor rotativo de nivel proporciona una solución simple y fiable para el control del nivel de material.
Ayuda a:
- Evitar el sobrellenado de silos
- Evitar el funcionamiento en vacío de los equipos
- Mejorar la automatización del proceso
- Garantizar una operación de producción estable

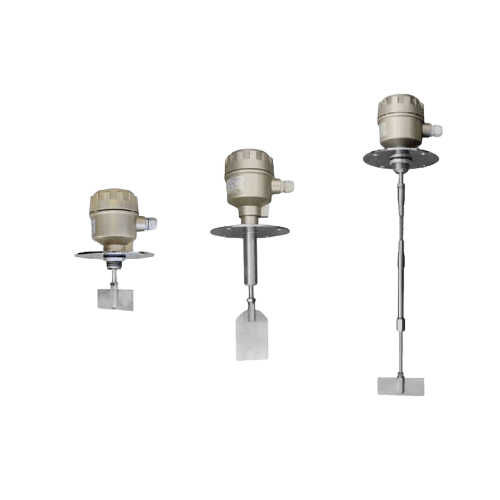

Variantes de Modelo del Interruptor Rotativo de Nivel SR2
SR2-10S Rotary Paddle Level Switch
- Tipo: Rosca estándar (Standard Screw Type)
- Instalación: Compatible con instalación vertical y horizontal
SR2-10F Rotary Paddle Level Switch
- Tipo: Brida estándar
- Instalación: Compatible con instalación vertical y horizontal
SR2-20F Rotary Paddle Level Switch
- Tipo: Tubo de protección del eje
- Instalación: Compatible con instalación vertical y horizontal
SR2-20F-T Rotary Paddle Level Switch
- Tipo: Tubo de protección del eje + versión de alta temperatura
- Instalación: Compatible con instalación vertical y horizontal
SR2-30F Rotary Paddle Level Switch
- Tipo: Longitud de eje ajustable
- Instalación: Solo para instalación vertical
SR2-40F Rotary Paddle Level Switch
- Tipo: Cable de acero
- Instalación: Solo para instalación vertical
SR2-20F-H Rotary Paddle Level Switch
- Tipo: Alta temperatura especial
- Temperatura máxima: hasta 800 °C
- Instalación: Compatible con instalación vertical y horizontal
SR2-10XLT Rotary Paddle Level Switch
- Tipo: Diseño personalizado especial
- Instalación: Compatible con instalación vertical y horizontal
SR7-10 Rotary Paddle Level Switch
- Tipo: A prueba de explosión estándar (Explosion Proof Type)
- Instalación: Compatible con instalación vertical y horizontal
SR2-10F-L Rotary Paddle Level Switch
- Tipo: Extensión de varilla recta (Straight Rod Extension Type)
- Instalación: Solo para instalación vertical
SR2-XLT Rotary Paddle Level Switch
- Tipo: Forma cuadrada especial + rosca estándar
- Instalación: Compatible con instalación vertical y horizontal
Guía de Selección de Modelo SR2 Rotary Paddle Level Switch
Seleccionar el modelo adecuado es fundamental para garantizar una detección de nivel precisa y una operación confiable.
Factores Clave para la Selección
- Tipo de material: polvo, gránulos o sólidos a granel
- Densidad del material: materiales de baja densidad pueden requerir paletas especiales
- Posición de instalación: montaje superior, lateral o inclinado
- Temperatura de trabajo: ambiente estándar o alta temperatura
- Tamaño del silo o tolva: determina la longitud del eje y la potencia necesaria
Tabla de Referencia para Selección de Modelo
| Tipo de Modelo |
Aplicación Adecuada |
Característica Principal |
| Tipo Estándar |
Materiales a granel generales |
Rendimiento estándar y bajo costo |
| Tipo de Eje Extendido |
Silos profundos o inserción larga |
Mayor longitud para detección profunda |
| Tipo Alta Temperatura |
Ambientes de alta temperatura |
Diseño resistente al calor |
| Tipo de Paleta Pequeña |
Materiales de baja densidad |
Mayor sensibilidad |
| Tipo Heavy-Duty |
Materiales pesados o alta densidad |
Mayor torque y durabilidad |
Recomendación Final
Si no está seguro de qué modelo elegir, normalmente se recomienda proporcionar:
- Tipo de material
- Densidad del material
- Tamaño del silo o tolva
- Temperatura de operación
- Posición de instalación
- Profundidad de detección requerida
Con esta información se puede recomendar el modelo SR2 más adecuado para la aplicación.
Modelo No. Ilustración de selección:
Por ejemplo SR2-10SAA-0800
Medios: Tipo de tornillo estándar, 220 V CA, paleta giratoria tipo A de 100 x 40 mm, longitud total de 800 mm.
Tipos Disponibles de Interruptores y Sensores de Nivel para Silos
Se dispone de varias soluciones para detección de nivel en silos y tolvas:
- Rotary Paddle Level Switch
- Small Rotary Paddle Level Switch
- Capacitance Level Switch
- RF Admittance Level Sensor
- Radar Level Sensor & Ultrasonic Level Sensor
- Weighing Level Sensor
- Pneumatic Hammer & Vibrator
Instalación y Áreas de Aplicación
El interruptor de nivel se instala típicamente en:
- Paredes laterales del silo
- Paredes de tolvas
- Contenedores de almacenamiento
Puede utilizarse para detección de nivel alto y nivel bajo, dependiendo de la posición de instalación.
Ampliamente utilizado en equipos de procesamiento y transporte en industrias como granos, alimentos balanceados, semillas, cemento, plásticos, construcción y procesamiento químico.
Guía de Instalación para Interruptor de Nivel de Silo
Para garantizar un funcionamiento correcto y una larga vida útil, siga las siguientes recomendaciones de instalación:
1. Verificación de la Fuente de Alimentación
Confirme la alimentación eléctrica correcta antes de la instalación para evitar daños al motor.
2. Posición de Instalación
Instale el interruptor de nivel lejos de la entrada de material para evitar impactos directos de materiales en caída.
3. Dirección del Cable y Sellado
- Para instalación horizontal, asegúrese de que la entrada del cable esté orientada hacia abajo.
- Para instalación vertical, asegúrese también de que el cable esté dirigido hacia abajo (consulte el diagrama).
Asegure firmemente el prensaestopas y la tapa de la caja de conexiones para evitar la entrada de agua de lluvia, polvo o materiales extraños.
4. Ángulo de Instalación (Montaje Horizontal)
Para instalación horizontal, se recomienda montar el interruptor con una inclinación descendente de 15–20°.
Esto ayuda a reducir la acumulación de material alrededor de la paleta.
5. Protección para Instalación en Posición Baja
Cuando el interruptor se instala en una posición baja, se recomienda una placa protectora para evitar daños por impacto del material.
Puede utilizarse un tubo protector semicircular:
- Al menos 50 mm más largo que el interruptor de nivel
- Instalado aproximadamente 250 mm por encima del interruptor
- Fijado o soldado en posición para una protección efectiva
Mantenimiento y Solución de Problemas
Un mantenimiento adecuado y una solución de problemas oportuna pueden garantizar un funcionamiento estable y prolongar la vida útil del interruptor de nivel.
Mantenimiento de Rutina
- Verifique regularmente la condición de rotación de la paleta para asegurar un funcionamiento suave.
- Inspeccione las partes de sellado y la entrada del cable para evitar la entrada de polvo o humedad.
- Limpie cualquier acumulación de material alrededor de la paleta para evitar señales falsas.
- Revise periódicamente las conexiones eléctricas para garantizar seguridad y confiabilidad.
Problemas Comunes y Soluciones
1. La paleta no gira
- Verifique la fuente de alimentación y las conexiones del cableado.
- Inspeccione si el motor está dañado.
- Asegúrese de que no haya bloqueo de material que impida la rotación.
2. Señal de nivel falsa (detección incorrecta)
- Revise si hay acumulación de material alrededor de la paleta.
- Verifique si el tipo de paleta es adecuado para la densidad del material.
- Ajuste la posición o el ángulo de instalación si es necesario.
3. Sin salida de señal
- Verifique el contacto eléctrico y el sistema de control.
- Compruebe la capacidad de contacto del interruptor y el estado de conexión.
- Inspeccione los componentes internos para detectar daños.
4. Sobrecarga frecuente o activación de protección del motor
- Verifique si la densidad del material es demasiado alta.
- Asegúrese de seleccionar correctamente la paleta.
- Inspeccione si existe un impacto excesivo del material.
Recomendaciones de Mantenimiento
Para una operación estable a largo plazo, se recomienda realizar inspecciones y limpieza periódicas, especialmente en entornos con alto nivel de polvo, humedad o materiales pegajosos.
Productos Relacionados para Sistemas de Silos y Tolvas
- Sensor de Admitancia RF
- Interruptor de Nivel de Paleta Rotativa
- Interruptor de Nivel de Paleta Rotativa
- Sensor Radar
- Sensor de Nivel por Peso
- Sensor de Nivel por Admitancia RF
- Pantalla Digital
- Interruptor de Nivel de Paleta Rotativa Pequeño
- Interruptor de Nivel de Paleta Rotativa
- Interruptor de Nivel Capacitivo
- Martillo Neumático
- Vibrador Neumático
Solución Personalizada de Detección de Nivel
Diferentes materiales y condiciones de trabajo requieren distintos diseños y configuraciones de paletas.
Podemos proporcionar soluciones personalizadas según la densidad del material, el tamaño del silo y las condiciones de operación.
