Descripción del producto

La pala de arrastre tipo arco BR es un elemento rascador diseñado para transportadores rascadores tipo U, también conocidos como sistemas de transporte autolimpiantes.

Se instala en la cadena rascadora para transportar materiales de manera eficiente, reduciendo la acumulación de material y mejorando el rendimiento del sistema.

👉 Cadena compatible: Cadena rascadora GLR para transportadores
👉 Piñón relacionado: Piñón para cadena de rodillos de transportador

Opciones de materiales y características

Similar a las palas rascadoras tipo BF, las palas tipo BR están disponibles en múltiples opciones de materiales según las condiciones de trabajo:

UHMWPE (polietileno de ultra alto peso molecular)

  • Material más utilizado en la industria
  • Excelente resistencia a la abrasión
  • Solución rentable
  • Adecuado para la mayoría de aplicaciones de transporte

HDPE (polietileno de alta densidad)

  • Opción de menor costo
  • Adecuado para aplicaciones de servicio ligero
  • Resistencia al desgaste moderada

UHMWPE reforzado

  • Mayor resistencia a altas temperaturas en comparación con el UHMWPE estándar
  • Puede sustituir al material PU (nylon) en la mayoría de aplicaciones
  • Más rentable que el PU
  • Disponible en color negro o gris oscuro

bf flat drag conveyor flight

PA (nylon)

  • Mayor resistencia al desgaste que el UHMWPE
  • Mayor costo
  • Aún se utiliza en algunas aplicaciones específicas, como molinos de arroz

PU (poliuretano)

  • Mayor resistencia a altas temperaturas
  • Actualmente sustituido gradualmente por UHMWPE reforzado en la mayoría de aplicaciones
  • Aún se utiliza en algunos sistemas de transporte, como transportadores de cadena de anillos

PU ployurethane flight

Ventajas de rendimiento

La pala rascadora tipo arco BR ofrece varias ventajas clave:

  • Reduce eficazmente el desgaste en las cadenas de transportadores rascadores
  • Bajo nivel de ruido durante el funcionamiento entre la cadena y la pala
  • Reduce el daño a los materiales transportados
  • Mejora la eficiencia del transporte
  • Adecuado para sistemas de transporte continuo

Plano técnico con imágenes

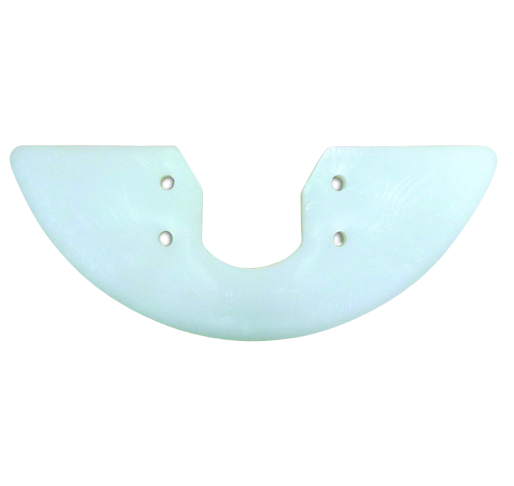

br arc drag conveyor flight br arc drag conveyor flight

Especificaciones técnicas de la pala de arrastre tipo arco BR

Modelo L L1 T H h R E1 F D d
BR80x58 150 50 10 58 30 80 80 14 7
BR80x70 160 52 10 70 46 80 74 27 12 7
BR90x90 180 60 10 90 43 90
BR100x74 180 55 10 74 43 100 102 32 12 9
BR100x90 196 60 10 90 45 100 102 32 14 9
BR110x70 195 48 10 70 40 110 90 11 9
BR110x77 200 40 9 77 42 110 50 53 9
BR122x90 230 60 10 90 40 122 102 32 14 9
BR125x100 242 60 10 100 52 125 102 32 11 9
BR135x110 262 72 10 110 53 135 102 32 19 9
BR146x125 285 60 13 125 50 146
BR155x110 295 80 14 110 55 155 120 32 20 9
BR158x126 300 50 14 126 50 158 111.6 32 16 9
BR162x108 303 104 14 108 67 162
BR185x132 350 60 14 132 58 185 102 32 19 9
BR198x148 375 60 14 148 77 198 142 32 26 9
BR205x142 390 60 15 142 56 205 102 32 18

La distancia y el diámetro de los orificios pueden personalizarse para cumplir con los requisitos específicos del cliente.

Palas plásticas reforzadas de UHMWPE para transportadores de arrastre

Características:
Antiestáticas y resistentes a altas temperaturas

Color:
Negro o gris oscuro

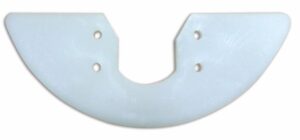

br arc drag conveyor flight     br arc drag conveyor flight

br arc drag conveyor flight     br arc drag conveyor flight

br arc drag conveyor flight         br arc drag conveyor flight

Aplicaciones

Las palas de arrastre tipo arco BR se utilizan ampliamente en:

  • Transportadores rascadores tipo U
  • Sistemas de transporte autolimpiantes
  • Sistemas de manejo de granos
  • Plantas de procesamiento de alimentos balanceados
  • Sistemas de transporte de materiales a granel

Compatibilidad

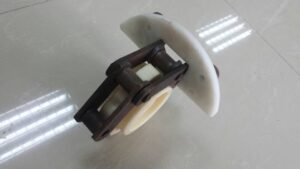

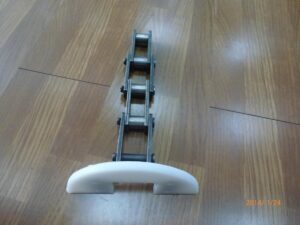

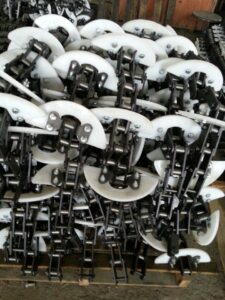

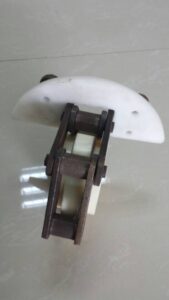

La pala rascadora tipo arco BR está diseñada para trabajar junto con:

La correcta combinación entre cadena, pala y piñón garantiza un funcionamiento estable, menor desgaste y una mayor vida útil.

Personalización

Ofrecemos palas rascadoras personalizadas según sus requerimientos:

  • Tamaño y espesor de la pala
  • Diámetro de los orificios y posición de montaje
  • Selección de material
  • Diseño del sistema de transporte

Comparación entre tipo BF y tipo BR

  • Tipo BF: pala rascadora plana, utilizada en transportadores en masa y transportadores rascadores horizontales
  • Tipo BR: pala rascadora en arco, diseñada para sistemas de transportadores tipo U y autolimpiantes

Recomendación del sistema

Un sistema de transportador rascador está compuesto por cadena, piñón y palas rascadoras que trabajan conjuntamente.

Para sistemas tipo U, la combinación típica es:

Para una integración completa en sistemas transportadores rascadores tipo U, consulte nuestros componentes para transportadores de cadena, incluidas cadenas rascadoras, paletas curvas y planas, piñones, rodillos de nailon y otras piezas compatibles.

Preguntas frecuentes – Paleta curva BR para transportador rascador

¿Qué es una paleta curva BR?

La paleta curva BR es un componente rascador diseñado para transportadores tipo U y otros sistemas con canal curvo. Se instala en la cadena transportadora para desplazar materiales a granel de manera continua y reducir la acumulación de residuos en el fondo del transportador.

¿Para qué aplicaciones se utilizan las paletas BR?

Las paletas BR se utilizan principalmente en transportadores rascadores tipo U para el manejo de granos, alimentos balanceados, semillas, fertilizantes, polvos y otros materiales a granel en aplicaciones agrícolas e industriales.

¿Con qué tipo de cadena se utilizan?

Las paletas curvas BR suelen utilizarse junto con cadenas rascadoras GLR. La cadena, la paleta y el piñón deben seleccionarse de forma conjunta para garantizar una instalación correcta y un funcionamiento estable.

¿Qué materiales están disponibles?

Las paletas BR pueden fabricarse en UHMWPE, HDPE, PA (nailon) y PU (poliuretano). La selección del material depende de la resistencia al desgaste requerida, la temperatura de trabajo, las características del material transportado y las condiciones de funcionamiento.

¿Cuáles son las principales ventajas de las paletas curvas BR?

Su forma curva se adapta mejor al canal tipo U, mejora el contacto con el fondo del transportador y ayuda a reducir la acumulación de material. También ofrecen baja fricción, buena resistencia al desgaste, funcionamiento silencioso y menores necesidades de mantenimiento.

¿Cuál es la diferencia entre las paletas curvas BR y las paletas planas BF?

Las paletas BR tienen una forma curva y se utilizan principalmente en transportadores rascadores tipo U o con fondo curvo. Las paletas BF tienen una estructura plana y son más adecuadas para transportadores de arrastre con fondo plano. La selección depende de la forma del canal y del diseño del sistema.

¿Cómo se selecciona el tamaño adecuado?

La selección depende del ancho y la forma del canal, el modelo de la cadena, las dimensiones de instalación, la posición de los orificios, la velocidad de funcionamiento y las características del material transportado. Puede enviarnos su plano o las dimensiones existentes para confirmar el modelo adecuado.

¿Se pueden personalizar las paletas curvas BR?

Sí. Podemos personalizar el ancho, la altura, el espesor, el radio de curvatura, el material y la posición de los orificios de montaje según la cadena y los requisitos específicos del transportador.

¿Pueden suministrarse junto con la cadena y el piñón?

Sí. Las paletas BR pueden suministrarse junto con cadenas rascadoras GLR y piñones compatibles para facilitar la instalación y garantizar una correcta integración del sistema.

👉 ¿No está seguro de qué material de pala rascadora es adecuado para su aplicación?

Envíenos sus condiciones de trabajo o planos, y le recomendaremos la solución más adecuada.
