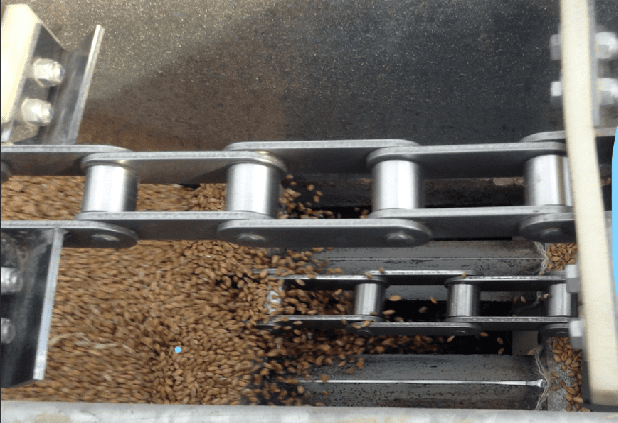

Nuestras cadenas de rodillos tipo bush de las series GLF y 81X están diseñadas para transportadores de arrastre horizontales, ampliamente utilizados en el manejo de granos, procesamiento de alimentos balanceados y sistemas de transporte de materiales a granel.
Estas cadenas ofrecen un rendimiento confiable en aplicaciones de transporte continuo, especialmente en transportadores tipo TGSS de fondo plano.
La cadena del transportador de arrastre trabaja sobre ruedas dentadas (piñones) para transmitir potencia y garantizar un funcionamiento suave.
👉 También puede consultar nuestros piñones compatibles aquí.

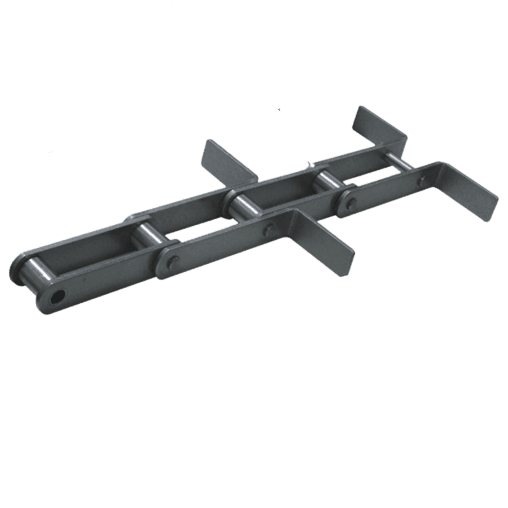

Fabricamos cadenas transportadoras tipo scraper de las series GLF, 81X, 81XH y 81XHH utilizando acero aleado de alta calidad para garantizar durabilidad y alto rendimiento.
Todos los componentes son tratados térmicamente para lograr una dureza superficial adecuada, lo que garantiza alta resistencia al desgaste y larga vida útil en operación continua.
Nuestra cadena de transportador tipo scraper ofrece:
Además, la cadena cuenta con un acabado superficial de alta calidad, que mejora tanto la durabilidad como la apariencia general.
Una correcta combinación entre cadena y piñón es fundamental para reducir el desgaste y prolongar la vida útil.
Un piñón bien diseñado ayuda a mejorar la eficiencia de transmisión y a reducir los costos de mantenimiento.
La serie de cadenas GLF se utiliza en transportadores de rastra plana tipo TGSS.
Se recomienda instalar nuestras paletas raspadoras planas de la serie BF.

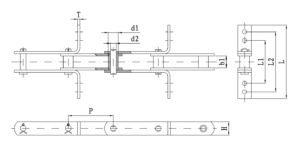

| Modelo | Paso P |
Interno ancho b1 |
Rodillo dia d1 |
Alfiler dia d2 |
Lámina ancho H |
Lámina espesor T |
Parámetros de dimensión de la placa de flexión | Rotura carga KN |
|||
| Lámina canales L |
Agujero espacio L1 |
Agujero espacio L2 |
Agujero dia | ||||||||
| GLF66.5(5-6)D | 66.5 | 26.5 | 22.23 | 12.7 | 30 | 5/6 | 160 | 102 | 2-Φ9X14 | 130 | |
| 230 | 95 | 195 | 4-Φ9X14 | ||||||||
| 270 | 102 | 228 | |||||||||
| GLF66.675(5-6)D | 66.675 | 26.5 | 22.23 | 12.7 | 30 | 5-6 | 182 | 90 | 150 | 4-Φ9X14 | 130 |
| 215 | 95 | 195 | |||||||||
| 295 | 95 | 195 | |||||||||
| GLF100(6)D | 100 | 38.5 | 36 | 16 | 40 | 6 | 170 | 115 | 2-Φ9X14 | 220 | |
| 225 | 95 | 195 | 4-Φ9X14 | ||||||||
| 294 | 115 | 245 | |||||||||
| 370 | 155 | 255 | |||||||||
| GLF125(6)D | 125 | 32.5 | 25 | 18 | 50 | 6 | 300 | 115 | 245 | 4-Φ9X14 | 180 |
| 370 | 130 | 330 | |||||||||
| GLF160(8)D×385 | 160 | 36.5 | 36 | 17.8 | 50 | 8 | 385 | 130 | 330 | 4-Φ11X15 | 200 |
| GLF200(8)D×467 | 200 | 42.5 | 40 | 20 | 60 | 8 | 467 | 160 | 420 | 4-Φ13X17 | 250 |
| 81X | 66.27 | 26.99 | 23.02 | 11.1 | 28.6 | 4 | Se pueden personalizar otras dimensiones. | 106.7 | |||
| 81XH | 66.27 | 26.99 | 23.02 | 11.1 | 32.3 | 6/8 | 152 | ||||
| 81XHH | 66.27 | 26.99 | 23.02 | 11.1 | 32.3 | 8 | 186.7 | ||||
Las especificaciones no incluidas anteriormente pueden personalizarse según los requisitos del cliente.
También podemos proporcionar planos estándar para su referencia bajo solicitud.
| Tipo de Cadena | Tipo de Estructura | Nivel de Resistencia | Aplicación Típica | Característica Clave |
|---|---|---|---|---|
| GLF | Cadena de rastra plana | Media | Transportadores TGSS de rastra plana | Diseñada para paletas raspadoras planas |
| 81X | Cadena de rodillo con casquillo | Media | Transportadores de rastra estándar | Uso general, ampliamente utilizada |
| 81XH | Cadena de casquillo reforzada | Alta | Transporte de cargas pesadas | Placas más gruesas, mayor resistencia |
| 81XHH | Cadena extra reforzada | Muy alta | Condiciones de alta carga o abrasivas | Máxima resistencia y durabilidad |
Puede seleccionar el tipo de cadena adecuado según la carga, las condiciones de trabajo y la estructura del transportador.
Para transportadores de rastra plana tipo TGSS, la serie GLF se utiliza comúnmente junto con paletas raspadoras, mientras que la serie 81X es más adecuada para aplicaciones generales de transporte horizontal.
| Condición de Trabajo | Tipo de Cadena Recomendado | Motivo |
|---|---|---|
| Carga ligera, transporte estándar | 81X | Económica y adecuada para aplicaciones generales |
| Carga media, operación continua | 81XH | Mayor resistencia y mejor durabilidad |
| Carga pesada o material abrasivo | 81XHH | Máxima resistencia y alta resistencia al desgaste |
| Transportador TGSS de rastra plana | GLF | Diseñada específicamente para sistemas de rastra plana |
| Ambientes polvorientos o severos | 81XH / 81XHH | Mejor resistencia al desgaste y mayor vida útil |
| Requiere larga vida útil | 81XH / 81XHH | Reduce la frecuencia de mantenimiento y reemplazo |
La selección correcta de la cadena depende de la carga, el tipo de material y las condiciones de trabajo.
Elegir una cadena de mayor resistencia puede ayudar a reducir la frecuencia de mantenimiento y prolongar la vida útil, especialmente en condiciones exigentes.
Si no está seguro de qué modelo elegir, no dude en enviarnos los detalles o planos de su transportador para recomendarle la mejor solución.
| Tipo de Cadena | Aplicaciones Típicas | Uso en la Industria |
|---|---|---|
| GLF | Transportadores de rastra plana tipo TGSS | Manejo de granos, procesamiento de alimentos balanceados |
| 81X | Transportadores horizontales estándar | Manejo general de materiales a granel |
| 81XH | Sistemas de transporte de carga media a pesada | Plantas de alimento, sistemas de almacenamiento de granos |
| 81XHH | Transporte de cargas pesadas o materiales abrasivos | Cemento, minería, sistemas de alto desgaste |
Los diferentes tipos de cadenas están diseñados para distintas condiciones de trabajo e industrias.
Seleccionar la cadena adecuada garantiza una operación estable, una mayor vida útil y menores costos de mantenimiento.

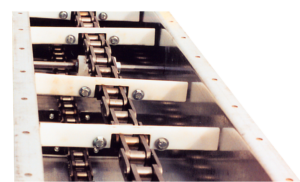

Un sistema de transportador de rastra se compone principalmente de cadena, piñón y paletas raspadoras.
Para seleccionar el modelo de cadena adecuado, por favor proporcione:
Si dispone de planos o muestras existentes, podemos fabricar conforme a sus especificaciones.
Para un mejor rendimiento, recomendamos seleccionar la cadena junto con el piñón y las paletas raspadoras como un sistema completo.
👉 ¿No está seguro de qué cadena es la más adecuada para su sistema?
Envíenos los detalles de su transportador y le recomendaremos el modelo más apropiado.
