¿Qué es una cadena de placas desplazadas?

La cadena de placas desplazadas, también conocida como cadena de eslabones doblados de acero soldado, se utiliza ampliamente en sistemas de transporte de servicio pesado donde se requiere alta resistencia y durabilidad.

Su diseño de placas desplazadas permite una mayor flexibilidad y una mejor distribución de la carga, lo que la hace ideal para el manejo de materiales a granel en condiciones de trabajo exigentes.

offset sidebar bush chain

Series Disponibles

Ofrecemos una gama completa de cadenas de placas desplazadas, incluyendo:

Serie WH (estándar de servicio pesado):
WH79, WH82, WH124, WH132, WH150, WH155, WH157

Serie WR:
WR124 y otros modelos personalizados bajo pedido

Estas cadenas se utilizan ampliamente en transportadores de arrastre, sistemas de manejo de granos y aplicaciones de transporte de materiales a granel.

Plano Técnico

offset sidebar chain drawing

Especificación

Modelo Paso
P		 Rodillo
dia
d1		 Alfiler
dia
d2		 Ancho de

la placa

H

 Ancho

interior
b1

 ancho

exterior
b2

 T1 T2 L Resistencia a

la tracción
WH78 66.27 22.23 12.7 28.4 28.4 51 6.4 La placa de fijación soldada

se puede personalizar

 150
WH82 78.1 27 14.29 31.8 38.1 57 6.4 93.4
WH124 101.6 36.5 19.05 38.1 41.3 70 9.5 224.6
WH132 153.67 44.45 25.25 50.8 77.1 111.76 12.7 378
WH150 153.67 44.45 25.25 63.5 77.1 111.76 12.7 398
WH155 153.67 44.45 28.42 63.5 73.6 111.25 14.27 411
WH157 153.67 44.45 28.42 63.5 76.4 117.35 15.88 552

Aditamentos Personalizados

Podemos fabricar aditamentos (paletas rascadoras) según sus planos o especificaciones técnicas.

La siguiente ilustración muestra configuraciones típicas de montaje como referencia.

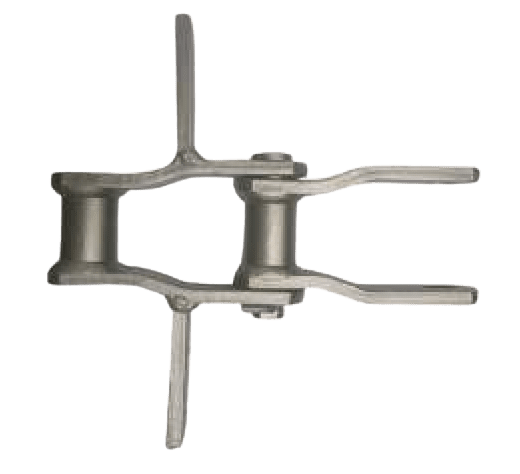

offset sidebar chain flight attachment illustration

Características Principales

  • Construcción en acero soldado que garantiza alta resistencia a la tracción
  • Excelente resistencia al desgaste, impacto y choque
  • Rendimiento estable en entornos con polvo y abrasión
  • Estructura de eslabones desplazados que mejora la flexibilidad y el acoplamiento
  • Adecuado para operación continua de servicio pesado
  • Fácil mantenimiento y larga vida útil

Aplicaciones Típicas

Las cadenas de placas desplazadas se utilizan comúnmente en:

  • Plantas de procesamiento de granos y alimentos balanceados
  • Industria del cemento y minería
  • Sistemas de manejo de materiales a granel
  • Sistemas de transporte en puertos y terminales

offset sidebar roller chain

Serie WH vs Serie WR – ¿Cómo elegir?

Tanto la serie WH como la WR pertenecen a las cadenas de placas desplazadas, pero están diseñadas para aplicaciones ligeramente diferentes.

Serie WH (Opción estándar para servicio pesado)

  • Uso común en transportadores de servicio pesado estándar
  • Buen equilibrio entre resistencia y costo
  • Adecuada para manejo de granos, alimentos balanceados y materiales a granel
  • Recomendada para la mayoría de las aplicaciones

👉 Si no está seguro, la serie WH suele ser la opción más segura y económica

Serie WR (Tipo reforzado para cargas pesadas)

  • Placas laterales más gruesas y estructura más robusta
  • Diseñada para cargas más pesadas y condiciones más exigentes
  • Mejor rendimiento bajo trabajo continuo de alta carga
  • Ideal para minería, cemento y entornos industriales severos

👉 Se recomienda elegir la serie WR cuando:

  • La carga es muy alta
  • Las condiciones de trabajo son severas
  • Se requiere una vida útil prolongada

Cadena de placas desplazadas vs Cadena de rodillos estándar

En comparación con las cadenas de rodillos estándar, las cadenas de placas desplazadas están diseñadas específicamente para aplicaciones de servicio pesado y condiciones abrasivas.

  • Mayor resistencia: La estructura de acero soldado ofrece una capacidad de carga mucho mayor que las cadenas estándar
  • Mejor resistencia al impacto: Adecuadas para el manejo de materiales a granel con cargas de choque
  • Mayor durabilidad: Excelente desempeño en ambientes con polvo, suciedad y abrasión
  • Diseño flexible: La estructura de placas desplazadas permite mejor articulación bajo cargas pesadas
  • Menor mantenimiento: Mayor vida útil, reduciendo tiempos de parada y costos de reemplazo

Las cadenas de rodillos estándar se utilizan generalmente en ambientes más limpios y con cargas ligeras, mientras que las cadenas de placas desplazadas son la opción preferida para sistemas de transporte de alta exigencia.

Opciones de personalización

Podemos suministrar cadenas de placas desplazadas según sus requerimientos, incluyendo:

  • Diferentes pasos y dimensiones
  • Opciones de material (acero al carbono, acero aleado)
  • Tratamientos térmicos para mayor resistencia al desgaste
  • Accesorios y configuraciones especiales

Para un sistema completo de transporte, también puede interesarle:

Preguntas Frecuentes – Cadena de Barras Laterales Desplazadas

¿Qué es una cadena de barras laterales desplazadas?

La cadena de barras laterales desplazadas, también conocida como cadena de eslabones curvos de acero soldado, es una cadena transportadora de servicio pesado diseñada para sistemas de manejo de materiales a granel. Su estructura de eslabones desplazados mejora la flexibilidad y la distribución de carga en entornos de transporte exigentes.

¿Para qué se utilizan las cadenas de barras laterales desplazadas?

Las cadenas de barras laterales desplazadas se utilizan comúnmente en transportadores drag, sistemas de manejo de granos, fábricas de alimentos balanceados, operaciones mineras, plantas de cemento y otras aplicaciones de transporte de materiales a granel que requieren un rendimiento duradero.

¿Cuáles son las principales características de una cadena de barras laterales desplazadas?

Estas cadenas presentan una construcción de acero soldado, alta resistencia a la tracción, resistencia al desgaste y mejor articulación gracias a su diseño de eslabones curvos. Estas características las hacen adecuadas para condiciones de transporte abrasivas y de alto impacto.

¿Qué series de cadenas están disponibles para las cadenas de barras laterales desplazadas?

Las cadenas de barras laterales desplazadas están comúnmente disponibles en las series WH y WR. Los modelos típicos incluyen WH79, WH82, WH124, WH132, WH150, WH155, WH157 y WR124 para diferentes requisitos de transporte.

¿Cuál es la diferencia entre las cadenas serie WH y WR?

Las cadenas de la serie WH se utilizan ampliamente en aplicaciones generales de transporte de servicio pesado, ofreciendo un equilibrio entre rendimiento y costo. Las cadenas serie WR están reforzadas para cargas más pesadas y condiciones de trabajo más exigentes.

¿Qué materiales se utilizan para fabricar las cadenas de barras laterales desplazadas?

Estas cadenas generalmente se fabrican en acero al carbono o acero aleado. También pueden someterse a tratamiento térmico para mejorar la resistencia al desgaste, la resistencia mecánica y la vida útil.

¿Cómo elegir el tamaño correcto de una cadena de barras laterales desplazadas?

La selección correcta depende de la carga del transportador, el tamaño del paso, el entorno de operación, la compatibilidad con los piñones y la capacidad de transporte. Adaptar la cadena a los requisitos del sistema ayuda a garantizar un rendimiento confiable.

¿Las cadenas de barras laterales desplazadas pueden personalizarse?

Sí. Estas cadenas pueden personalizarse en paso, diseño de accesorios, grado del material, tratamiento térmico y configuración de flights soldados para adaptarse a requisitos específicos del sistema transportador.

👉 ¿Busca un proveedor confiable de cadenas de placas desplazadas?
Envíenos su plano o especificación hoy mismo y le ofreceremos una cotización rápida en 24 horas.
