Un elevador de cangilones es un equipo de transporte vertical utilizado para mover granos, semillas, alimentos balanceados, polvos y otros materiales a granel desde un nivel bajo hasta un nivel más alto. En esta guía explicamos cómo funciona un elevador de cangilones, cuáles son sus componentes principales y cómo seleccionar cangilones, bandas, pernos y accesorios compatibles.

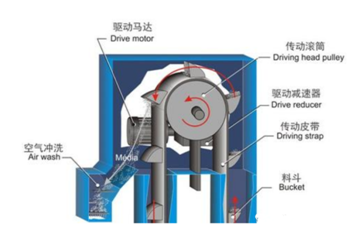

Ascensor elevador de cangilones estructura mecánica y proceso de operación

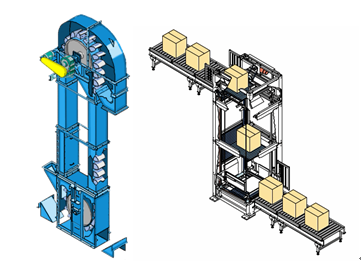

Simulación 3D del funcionamiento del elevador de cangilones
El elevador utiliza una serie de cangilones montados de forma uniforme sobre una banda o cadena sin fin. Los cangilones recogen el material en la sección inferior, lo elevan verticalmente y lo descargan en la parte superior mediante descarga centrífuga o por gravedad, según el diseño del sistema.
Para lograr un funcionamiento estable, deben seleccionarse correctamente los cangilones, la banda o cadena, los tambores, el sistema de tensión y los elementos de fijación.

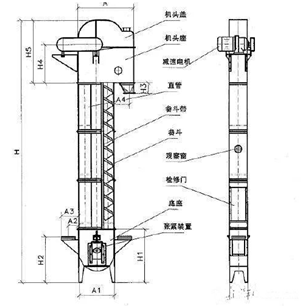

Estructura mecánica del elevador de cangilones
Un elevador de cangilones normalmente incluye cangilones, banda o cadena elevadora, pernos de fijación, tambores de cabeza y cola, sistema de tensión, cabezal, carcasa, base y dispositivos de inspección y seguridad.

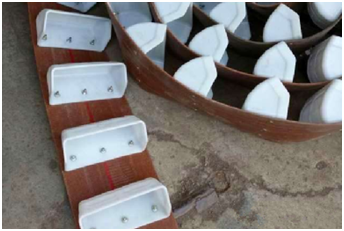

Los cangilones pueden tener diferentes formas, profundidades y materiales según el producto transportado. Los modelos profundos se utilizan con frecuencia para granos y materiales de buena fluidez, mientras que otros diseños pueden seleccionarse para materiales frágiles, abrasivos, pegajosos o de descarga controlada.
La banda o cadena es el elemento de tracción del sistema. En elevadores de banda, deben confirmarse la resistencia de la banda, el espesor, el tipo de unión y la compatibilidad con los pernos y cangilones. Para aplicaciones habituales de manejo de granos, puede consultar nuestra banda PVC para elevador de cangilones.
Los cangilones, las bandas y los pernos deben seleccionarse como un conjunto. Puede explorar nuestros componentes para elevadores de cangilones y el cangilón CC para elevador de cangilones para aplicaciones de granos y alimentos balanceados.
También es importante confirmar el diámetro, la posición y la distancia entre centros de los orificios de montaje. Consulte nuestra guía sobre orificios para cangilones elevadores antes de sustituir cangilones o fabricar piezas personalizadas.
Ventajas de rendimiento
1. Es universal para polvo y materiales granulares, equipado con una cubierta a prueba de explosiones y un dispositivo de equilibrio de presión.
2. Las ventajas de alto rendimiento, bajo reflujo, baja tasa de fallas y larga vida útil garantizan la eficiencia de uso.
3. La altura y la salida del polipasto se pueden cambiar de acuerdo con el cambio de las características del proceso, lo que mejora la adaptabilidad.
4. Diseño de apariencia novedosa, estructura simple, funciones completas, buen sellado y bajo nivel de ruido.

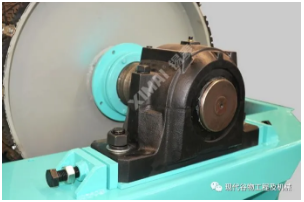

Detalles de apariencia
Estructura cilíndrica, sostenida por las placas laterales en ambos extremos, puede instalarse de pie o suspendida; el rotor con cuatro placas perforadas está equipado con cojinetes externos en ambos extremos, y el rotor puede pasar a través de uno en el extremo de entrada o en el extremo de salida. Dispositivo de transmisión (tipo básico) o dispositivo de transmisión separado para conducir.
YT Conveyor suministra cangilones, bandas, pernos y otros componentes para elevadores de cangilones. Envíenos el material transportado, la capacidad, las dimensiones del equipo o sus planos para recomendarle componentes compatibles.
