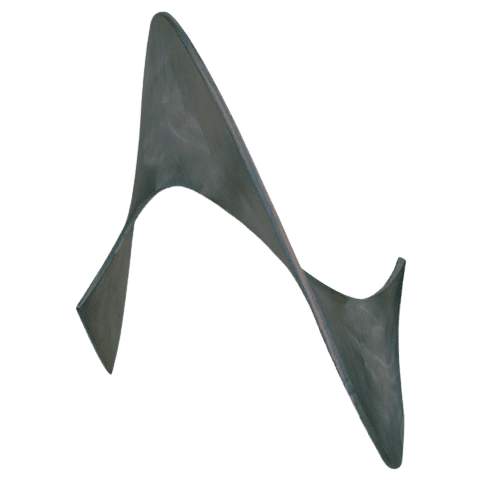

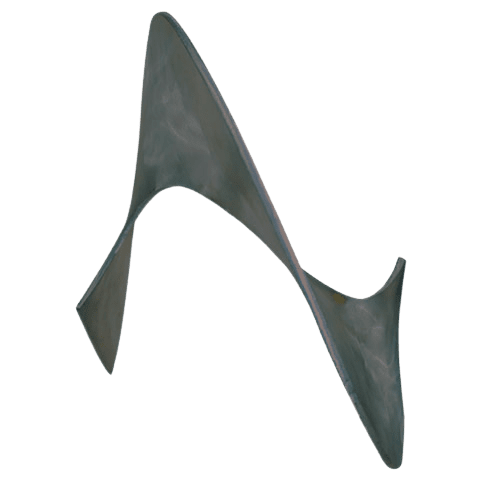

Sinfín de hélice seccional para transportador de tornillo

Nuestro reemplazo del sinfín de hélice seccional para el transportador de tornillo resolvió algunos problemas que no se pueden resolver con hélices de hélice continua. El tramo del transportador de tornillo seccional podría ser de gran diámetro, mayor espesor y otros tamaños especiales que son difíciles de formar.

El material puede ser acero con alto contenido de carbono, aleación o acero inoxidable.

Es una forma de paso único. El borde interior y el grosor del borde exterior son iguales.

El diámetro exterior, el diámetro interior y el paso se pueden producir exactamente de acuerdo con los requisitos de los clientes.



Paso P(mm）	mínimo ID (mm)	Máx.OD D（mm）	Relación de OD e ID	Máx.OD (mm)	Espesor T（mm）
60-100	20	480	0.25	Min   D.E. = tono Proporción x personalizada	3-16
100-150	30	480	0.25		3-18
150-200	50	520	0.33		3-20
200-250	60	630	0.3		3-25
250-300	65	670	0.25		3-25
300-350	90	900	0.3		3-30
350-400	90	950	0.25		3-30
400-450	95	950	0.25		3-30
450-500	135	1150	0.33		3-35
500-550	150	1200	0.3		3-40

El diámetro más grande de la fabricación del vuelo del tornillo sinfín



Ilustración de rotación de vuelo de tornillo

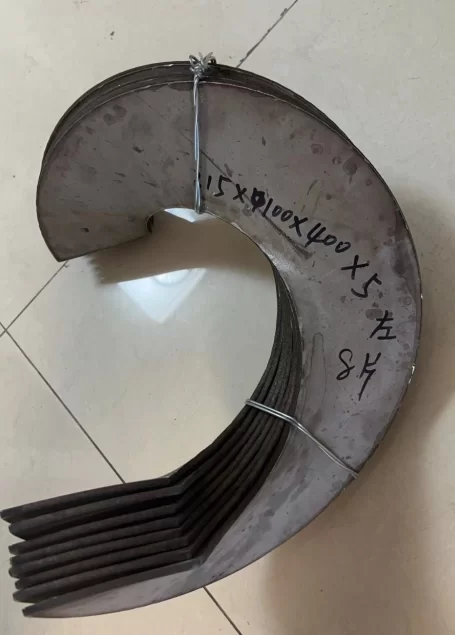

Otras imágenes de referencia del sinfín de vuelo de tornillo seccional soldado
