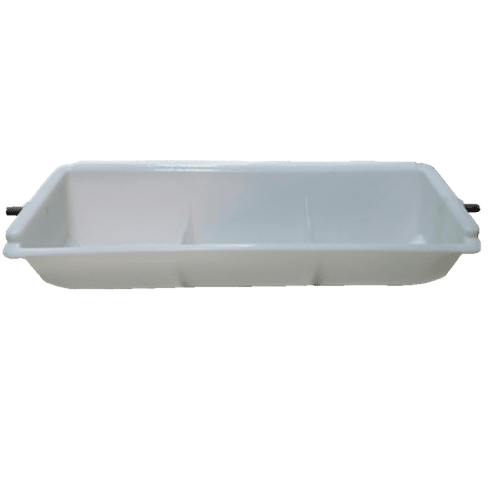

Descripción general del cangilón elevador tipo DL (tipo Z)

El cangilón elevador tipo DL está especialmente diseñado para sistemas de elevadores tipo Z con cadena. A diferencia de los cangilones agrícolas convencionales, los cangilones DL se utilizan principalmente en el procesamiento de alimentos y en aplicaciones industriales que requieren un transporte suave y flexible.

Aplicaciones

Los cangilones tipo DL se utilizan ampliamente en:

  • Procesamiento de azúcar
  • Manipulación de granos y cereales
  • Transporte de semillas
  • Industria alimentaria y del vino
  • Manejo de detergentes y productos en polvo
  • Otros materiales industriales ligeros

Principio de funcionamiento

Los cangilones DL se utilizan en sistemas transportadores tipo Z, que combinan transporte vertical y horizontal. El material se transporta paso a paso mediante un sistema de cangilones accionado por cadena, garantizando un movimiento continuo y estable.

Ventajas de rendimiento

Los cangilones DL están diseñados para un transporte de bajo impacto, lo que los hace ideales para materiales sensibles que requieren un manejo cuidadoso.

  • Manipulación suave del material
  • Reducción del daño del producto
  • Rendimiento estable en el transporte
  • Adecuados para transporte en múltiples direcciones

Especificaciones

Modelo Dimensión del Cangilón(mm) Capacidad(L)
Longitud
A		 Proy.
B		 Profundidad
C		 Nivel del agua
(Z-Y)
DL2412 246 122 60 1.20
DL2619 260 190 78.5 2.34
DL3115 310 150 75 2.30
DL3219 333 198 110 3.19
DL3319 330 198 110 3.60
DL3821 380 213 125 4.80
DL4013 406 133 69 2.00
DL6323 632 236 120 11.00



¿No está seguro de qué cangilón es adecuado para su sistema?

Indíquenos su aplicación o las dimensiones requeridas y le recomendaremos el modelo adecuado en un plazo de 24 horas.

Personalización y compatibilidad

Los sistemas de elevadores tipo Z pueden variar según el fabricante, por lo que las dimensiones de los cangilones y las estructuras de montaje pueden diferir.

Los cangilones tipo DL suelen fabricarse a medida para adaptarse a diseños específicos de equipos. Cuando es necesario, se pueden desarrollar nuevos moldes a partir de planos técnicos o muestras.

Modelos estándar

Algunos modelos comúnmente utilizados incluyen:

  • DL3319
  • DL4013

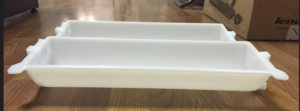

dl4013 for chain conveyor

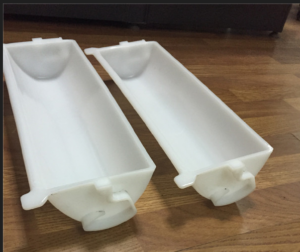

dl4013 for z elevator

Estos tamaños son de uso frecuente; sin embargo, la selección final depende del diseño del sistema.

Compatibilidad con cadenas

También se pueden suministrar cadenas transportadoras compatibles para garantizar una correcta instalación y un funcionamiento fiable del sistema de cangilones.

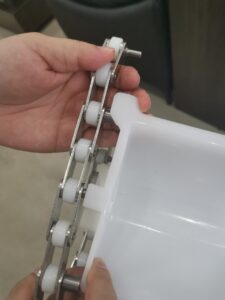

dl 4013 z elevator chain and bucket

Consideraciones de ingeniería

Para lograr un rendimiento óptimo, se deben tener en cuenta los siguientes factores:

  • Diseño del transportador (estructura tipo Z)
  • Características del material
  • Tamaño y espaciamiento de los cangilones
  • Compatibilidad con el sistema de cadena

Preguntas Frecuentes – Cangilón Elevador Tipo DL Z

¿Qué es un cangilón elevador tipo DL Z?

El cangilón elevador tipo DL Z es un cangilón diseñado para elevadores de cangilones tipo Z utilizados en sistemas de transporte continuo. Generalmente se monta sobre cadenas y permite un transporte suave de materiales desde la posición horizontal hasta la vertical con un daño mínimo al producto.

¿Para qué se utiliza un cangilón elevador tipo Z?

Los cangilones DL Z se utilizan en elevadores tipo Z para transportar granos, semillas, snacks, alimentos para mascotas, fertilizantes y otros materiales a granel que requieren un manejo delicado.

¿Qué materiales están disponibles para los cangilones elevadores tipo DL Z?

Los cangilones DL Z se fabrican comúnmente en HDPE, nylon y materiales plásticos de grado alimenticio. Los diferentes materiales se seleccionan según la resistencia al desgaste, la resistencia al impacto y los requisitos de aplicación.

¿Qué industrias utilizan cangilones elevadores tipo DL Z?

Los cangilones elevadores DL Z son ampliamente utilizados en procesamiento de alimentos, manejo de granos, agricultura, transporte de semillas, sistemas de empaque y líneas de transferencia de materiales a granel.

¿Cuál es la ventaja de un cangilón elevador tipo DL Z?

La principal ventaja del cangilón DL Z es el transporte suave del material. Minimiza la rotura del producto y permite un transporte continuo tanto en secciones horizontales como verticales.

¿Cómo funciona un cangilón elevador tipo DL Z?

Los cangilones DL Z se montan sobre cadenas transportadoras y se desplazan continuamente a través de una trayectoria tipo Z. Los materiales permanecen dentro del cangilón durante el transporte, reduciendo derrames y daños al producto.

¿Cuál es la diferencia entre un cangilón DL Z y un cangilón elevador estándar?

Los cangilones elevadores estándar generalmente están diseñados para sistemas de descarga centrífuga o por gravedad. Los cangilones DL Z están diseñados para sistemas de transporte continuo donde los cangilones permanecen nivelados durante el desplazamiento.

¿Se pueden personalizar los cangilones elevadores DL Z?

Sí. Los cangilones elevadores DL Z pueden personalizarse según el tamaño del cangilón, la estructura de montaje, el tipo de material, el espaciado de los orificios y los requisitos del transportador de cadena.

¿Busca cangilones para su sistema elevador tipo Z?

Envíenos sus planos o especificaciones y le ayudaremos a diseñar la solución más adecuada.
