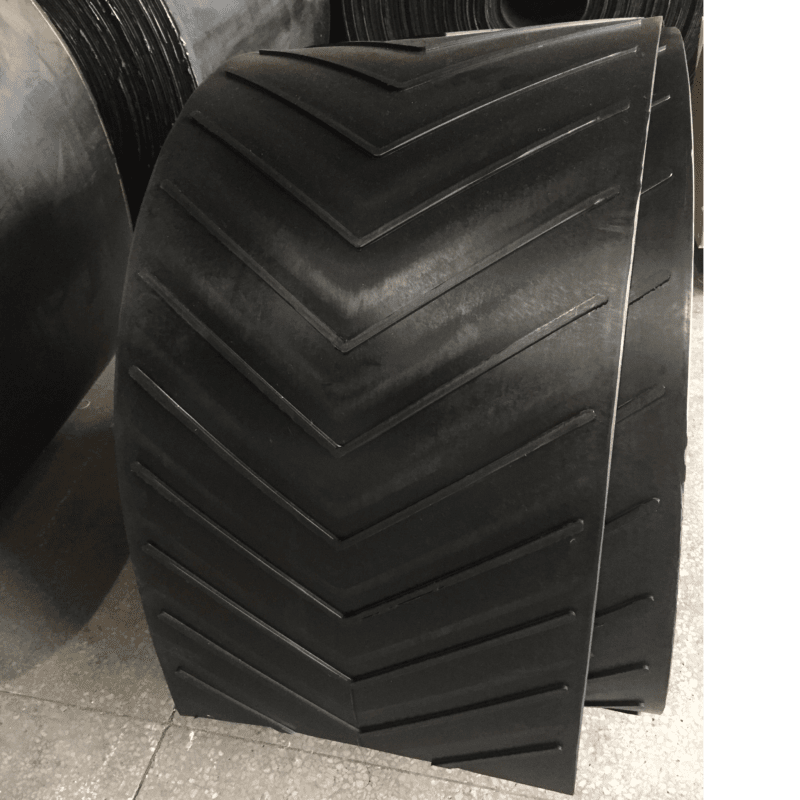

¿Qué es una Banda Transportadora con Relieve?

La banda transportadora con relieve es un tipo de banda transportadora diseñada con patrones especiales en la superficie para evitar el deslizamiento del material durante el transporte.

Se utiliza ampliamente en sistemas de transporte inclinados, donde las bandas transportadoras lisas convencionales no proporcionan suficiente agarre para los materiales.

patterned covneyor belt

Características Principales de la Banda Transportadora con Relieve

  • La carcasa puede fabricarse en Poliéster (EP), Nylon (NN), Algodón (CC) o Poliéster-Algodón (TC), según los requisitos de la aplicación.
  • Los patrones superficiales aumentan la fricción entre la banda y el material, evitando el deslizamiento.
  • Adecuada para el transporte de materiales en ángulos inclinados.
  • Buena flexibilidad y funcionamiento estable en diferentes sistemas transportadores.
  • Construcción duradera con larga vida útil.
  • Disponible en distintos tipos de relieve, formas y alturas para adaptarse a diferentes aplicaciones.

Tipos de Relieve Disponibles

Existen diferentes diseños de relieve para adaptarse a distintos ángulos de transporte, tipos de materiales y condiciones de trabajo:

  • Relieve de puntos (Dot Pattern) – adecuado para materiales ligeros y pendientes suaves, proporcionando una función antideslizante básica y un transporte fluido.
  • Relieve en V (V Pattern) – comúnmente utilizado en transporte inclinado general, ofreciendo agarre estable y flujo constante del material.
  • Relieve cruzado (Cross Pattern) – mejora la estabilidad en materiales mixtos o irregulares, reduciendo desplazamientos y optimizando el control del transporte.
  • Relieve Chevron continuo (Continuous Chevron Pattern) – ideal para ángulos de inclinación pronunciados, proporcionando gran tracción para evitar el deslizamiento del material.
  • Relieve Chevron abierto (Separated Chevron Pattern) – adecuado para aplicaciones donde se requiere minimizar la acumulación de material, manteniendo un rendimiento antideslizante confiable.
  • Relieve Chevron Multi-V (Tipo Convexo) – incorpora múltiples filas de tacos en forma de V, ofreciendo mayor agarre y estabilidad para aplicaciones exigentes y transporte en pendientes elevadas.
  • Relieve en media luna (Crescent Pattern) – recomendado para condiciones específicas de manejo de materiales a granel, especialmente cuando se necesita un movimiento controlado y estable.
  • Relieve multi-media luna (Tipo Denso) – patrones arqueados distribuidos de forma compacta que proporcionan contacto uniforme, ideales para materiales ligeros y de peso medio que requieren un transporte suave y estable.

La selección del tipo de relieve depende de las características del material, el ángulo de transporte y el entorno de trabajo, garantizando un rendimiento óptimo y una mayor eficiencia operativa.

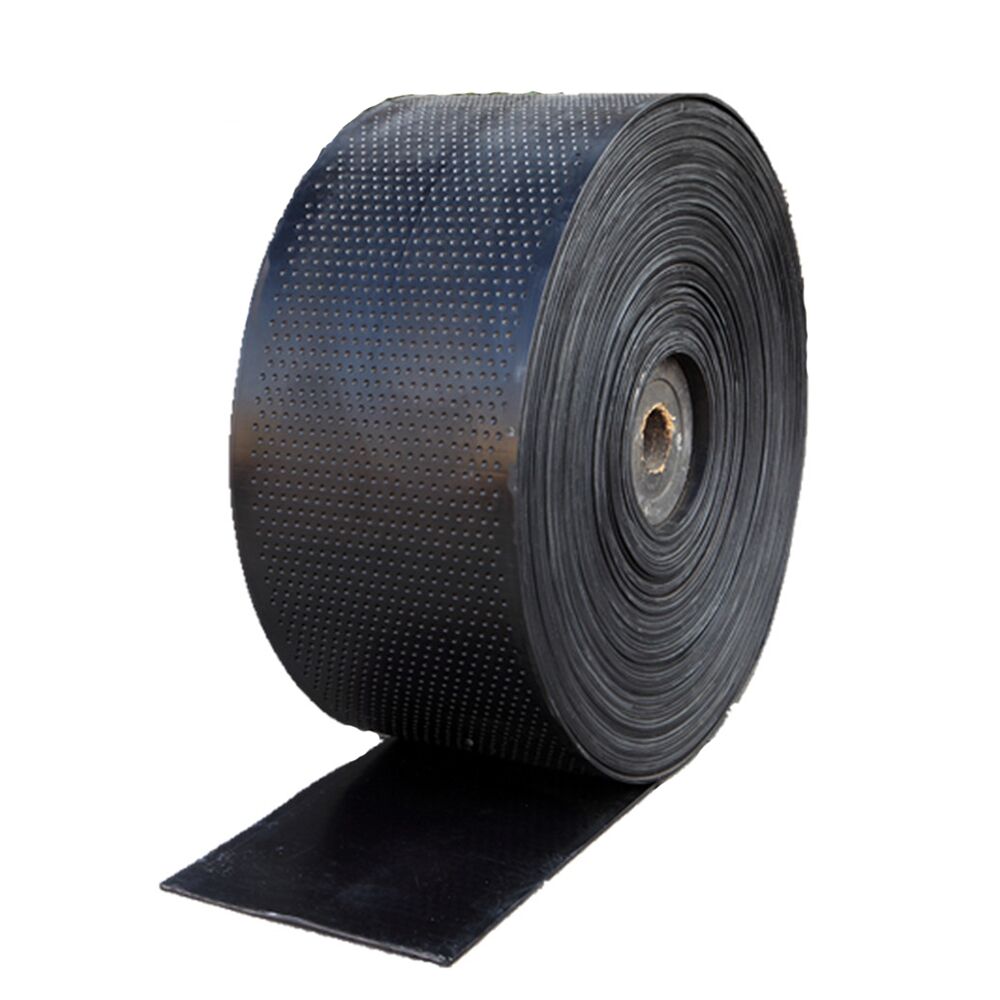

Banda Transportadora con Relieve de Puntos

  • Adecuada para materiales ligeros y pendientes suaves.

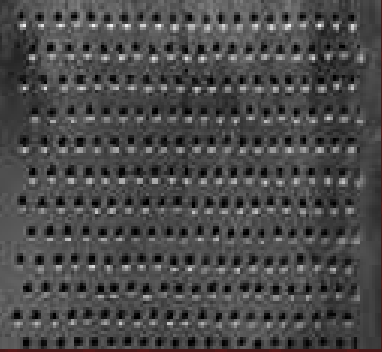

nylon conveyor belt  dotted pattern conveyor belt

Ancho del cinturón(mm) A(mm) L(mm) C(mm) D(mm) Profundidad del patrón(mm) Rango de ancho B(mm)
500-650 430 10 20 10 3 500-650

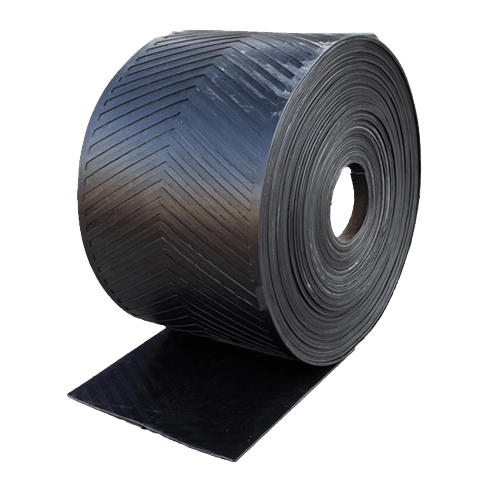

Banda Transportadora con Relieve Chevron Continuo

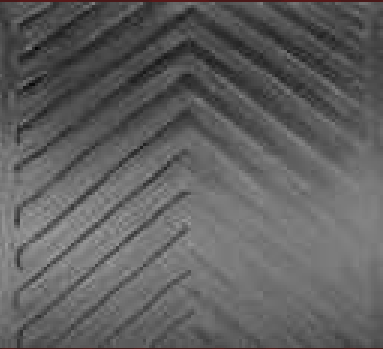

También conocida como tipo ranurado (Grooved Type), es ideal para ángulos de transporte más pronunciados, ya que proporciona un fuerte agarre para evitar el deslizamiento del material.

nylon conveyor belt    nylon conveyor belt

Ancho del cinturón(mm) A(mm) L(mm) C(mm) D(mm) Profundidad del patrón
(mm)		 Rango de ancho
B(mm)
500 460 40 20 2.5 120 500-900
650 580 40 20 2.5 120 650-900
800 750 55 25 2.5 120 800-900

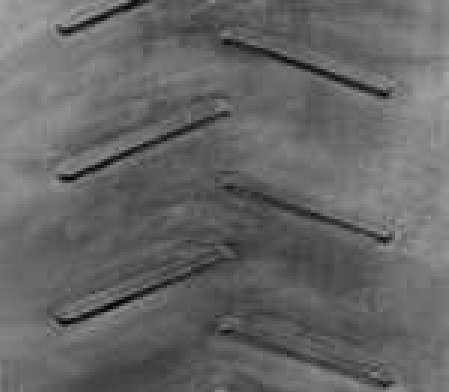

Banda Transportadora con Relieve Cruzado

Mejora la estabilidad durante el transporte de materiales mixtos o irregulares.

nylon conveyor belt    nylon conveyor belt

Ancho del cinturón(mm) A(mm) L(mm) C(mm) D(mm) Profundidad del patrón
(mm)		 Rango de ancho
B(mm)
500 450 300 25 6 120 500-900
650 600 300 25 6 120 650-900
650 600 300 25 8 120 650-900

Banda Transportadora con Relieve Chevron Abierto

El relieve chevron abierto presenta tacos en forma de V separados entre sí mediante espacios.

En comparación con el relieve chevron continuo, ofrece mayor flexibilidad y es adecuado para aplicaciones donde se requiere reducir la acumulación de material, manteniendo al mismo tiempo un buen rendimiento antideslizante.

nylon conveyor belt    nylon conveyor belt

Ancho del cinturón(mm) A(mm) L(mm) E(mm) C(mm) Profundidad del patrón
(mm)		 Ángulo de patrón° Rango de ancho
B(mm)
800 700 300 30 40 18 120 750-1000
1000 900 300 30 40 18 120 950-1200

Banda Transportadora con Relieve Chevron Multi-V

El relieve Chevron Multi-V incorpora múltiples filas de tacos en forma de V dispuestos en una estructura densa y convexa.

En comparación con los relieves chevron estándar, ofrece mayor agarre y mejor estabilidad del material, lo que la hace adecuada para ángulos de transporte más pronunciados y condiciones de trabajo exigentes.

nylon conveyor belt    nylon conveyor belt

Ancho del cinturón(mm) A(mm) L(mm) E(mm) C(mm) Profundidad del patrón
(mm)		 Ángulo de patrón° Rango de ancho
B(mm)
750 530 75 180 8 6 110 550-900

Banda Transportadora con Relieve Multi-Media Luna

El relieve multi-media luna presenta tacos arqueados distribuidos densamente sobre la superficie de la banda, proporcionando un contacto uniforme y un transporte estable.

En comparación con el relieve media luna estándar, ofrece un mejor control del material y es ideal para materiales a granel ligeros y medianos, especialmente en aplicaciones que requieren un transporte suave y estable.

nylon conveyor belt    nylon conveyor belt

A(mm) L(mm) D(mm) E(mm) Profundidad del patrón
(mm)		 Rango de ancho
B(mm)
Personalizado 20 3 26 2 550-900
Nota: El color blanco, la carcasa de algodón con cubierta superior de PVC y otros materiales de carcasa están disponibles bajo pedido.

Corte a medida disponible para el ancho y largo exactos requeridos.





Cómo Seleccionar el Relieve Adecuado para una Banda Transportadora

Elegir el tipo de relieve correcto es esencial para garantizar un transporte estable y evitar el deslizamiento del material. La selección depende principalmente de los siguientes factores:

Ángulo de Transporte

Cuanto mayor sea la inclinación, mayor será el agarre requerido:

  • 0–10° → Banda lisa o relieve de puntos
  • 10–20° → Relieve en V / relieve cruzado
  • 20–30° → Relieve Chevron continuo
  • Más de 30° → Relieve Chevron Multi-V o patrones personalizados de alto perfil

Características del Material

Los diferentes materiales requieren distintos diseños de superficie:

  • Materiales ligeros y finos (grano, polvo) → relieve de puntos / relieve media luna
  • Materiales mixtos o irregulares → relieve cruzado
  • Materiales pesados o de alta densidad (carbón, mineral) → relieve chevron o Multi-V
  • Materiales pegajosos o húmedos → relieve chevron abierto (reduce la acumulación de material)

Condiciones de Trabajo

Considere el entorno operativo real:

  • Gran altura de caída / carga por impacto → relieve chevron o Multi-V
  • Necesidad de transporte suave y estable → relieve media luna o multi-media luna
  • Necesidad de reducir la acumulación de material → relieve chevron abierto
  • Sistemas de transporte de larga distancia → relieve en V o relieve chevron continuo

Recomendación Final

Si no está seguro de qué tipo de relieve es el más adecuado para su aplicación, no dude en enviarnos información sobre el tipo de material, el ángulo de transporte y las condiciones de trabajo.

Le recomendaremos el patrón de banda transportadora más adecuado para garantizar un funcionamiento estable, eficiente y confiable.

patterned conveyor belt

Información que normalmente necesitamos

  • Tipo de material
  • Ángulo del transportador
  • Ancho y longitud de la banda (si están disponibles)
  • Condiciones de trabajo (temperatura, ambiente húmedo o seco)

Aplicaciones de la Banda Transportadora con Relieve

Las bandas transportadoras con relieve se utilizan ampliamente para el transporte inclinado de materiales a granel, donde existe riesgo de deslizamiento.

Las aplicaciones típicas incluyen:

  • Manejo de granos
  • Transporte de carbón
  • Industria cementera
  • Arena y agregados
  • Sistemas de manipulación de materiales a granel

Son adecuadas para transportar partículas pequeñas y medianas, así como materiales sueltos a granel.

Ventajas para el Transporte Inclinado

La superficie con relieve proporciona mayor agarre, permitiendo transportar materiales en ángulos más pronunciados en comparación con las bandas transportadoras lisas.

Esto reduce el derrame de material, mejora la eficiencia del transporte y garantiza una operación más estable en sistemas inclinados.

Normativas Técnicas y Cumplimiento

La banda transportadora con relieve puede fabricarse de acuerdo con estándares internacionales, incluyendo:

  • CEMA (Conveyor Equipment Manufacturers Association)
  • RMA (Rubber Manufacturers Association)
  • AS (Australian Standards)
  • GB (Normas Nacionales de China)

Estas normas garantizan calidad confiable y compatibilidad con diferentes sistemas transportadores a nivel mundial.

Selección Personalizada de Banda Transportadora Según Su Aplicación

Si no está seguro de qué tipo de relieve o estructura de banda es la más adecuada para su sistema, puede compartirnos los detalles de su aplicación.

Según el ángulo de transporte, el tipo de material y las condiciones de trabajo, podemos recomendar la solución de banda transportadora con relieve más adecuada.

Solución Personalizada de Banda Transportadora para Su Proyecto

¿Busca la banda transportadora con relieve adecuada para transporte inclinado?

Envíenos los detalles del material, el ángulo de transporte y las condiciones de trabajo. Le recomendaremos el tipo de relieve y la especificación de banda más adecuados para su aplicación.

Preguntas Frecuentes – Banda Transportadora con Relieve

¿Qué es una banda transportadora con relieve?

La banda transportadora con relieve es una banda con patrones elevados en su superficie diseñados para aumentar la fricción entre la banda y los materiales transportados. La superficie con relieve ayuda a evitar el deslizamiento del material durante el transporte inclinado.

¿Para qué se utilizan las bandas transportadoras con relieve?

Las bandas transportadoras con relieve se utilizan comúnmente para transportar materiales a granel en transportadores inclinados. Son adecuadas para granos, arena, fertilizantes, carbón, sacos, paquetes y otros materiales que requieren mejor agarre durante el transporte.

¿Cuáles son las ventajas de una banda transportadora con relieve?

Las bandas con relieve proporcionan mayor estabilidad del material, mejor rendimiento antideslizante, capacidad para mayores ángulos de transporte y reducción del retroceso del material en transportadores inclinados.

¿Qué tipos de patrones superficiales están disponibles?

Las bandas transportadoras con relieve están disponibles con diferentes diseños de superficie como chevron, espina de pescado, diamante, media luna y nervaduras rectas. Cada patrón se selecciona según el tipo de material y el ángulo de transporte.

¿Qué industrias utilizan bandas transportadoras con relieve?

Las bandas transportadoras con relieve son ampliamente utilizadas en agricultura, minería, construcción, producción de fertilizantes, puertos, reciclaje y sistemas industriales de manejo de materiales a granel.

¿Cómo elegir la banda transportadora con relieve correcta?

La selección adecuada depende del ángulo del transportador, el tipo de material, el tamaño de partícula, la capacidad de transporte, el ancho de la banda y el entorno de trabajo.

¿Cuál es la diferencia entre una banda transportadora con relieve y una banda plana?

La banda transportadora plana tiene una superficie lisa y generalmente se utiliza para transporte horizontal, mientras que la banda con relieve proporciona mayor agarre para transporte inclinado y materiales inestables.

Contáctenos hoy mismo para recibir una recomendación rápida y una cotización.
