Este proyecto para Colombia incluyó 200 piñones integrales LN100 para un sistema de transportador rascador horizontal.
Los piñones se seleccionaron para trabajar junto con cadena rascadora GLF y paletas planas BF. La combinación correcta entre cadena, piñón y paleta es esencial para una transmisión estable, un engrane suave de la cadena y un rendimiento confiable del transportador.
Resumen del Proyecto
El pedido incluyó:
- Producto: piñones integrales para transportador
- Modelo: LN100 × 8 × Ø60 × 18 / P22.23-26.5
- Cantidad: 200 unidades
- Estructura: tipo integral de una pieza
- Mercado: Colombia
- Aplicación: sistema de transportador rascador horizontal

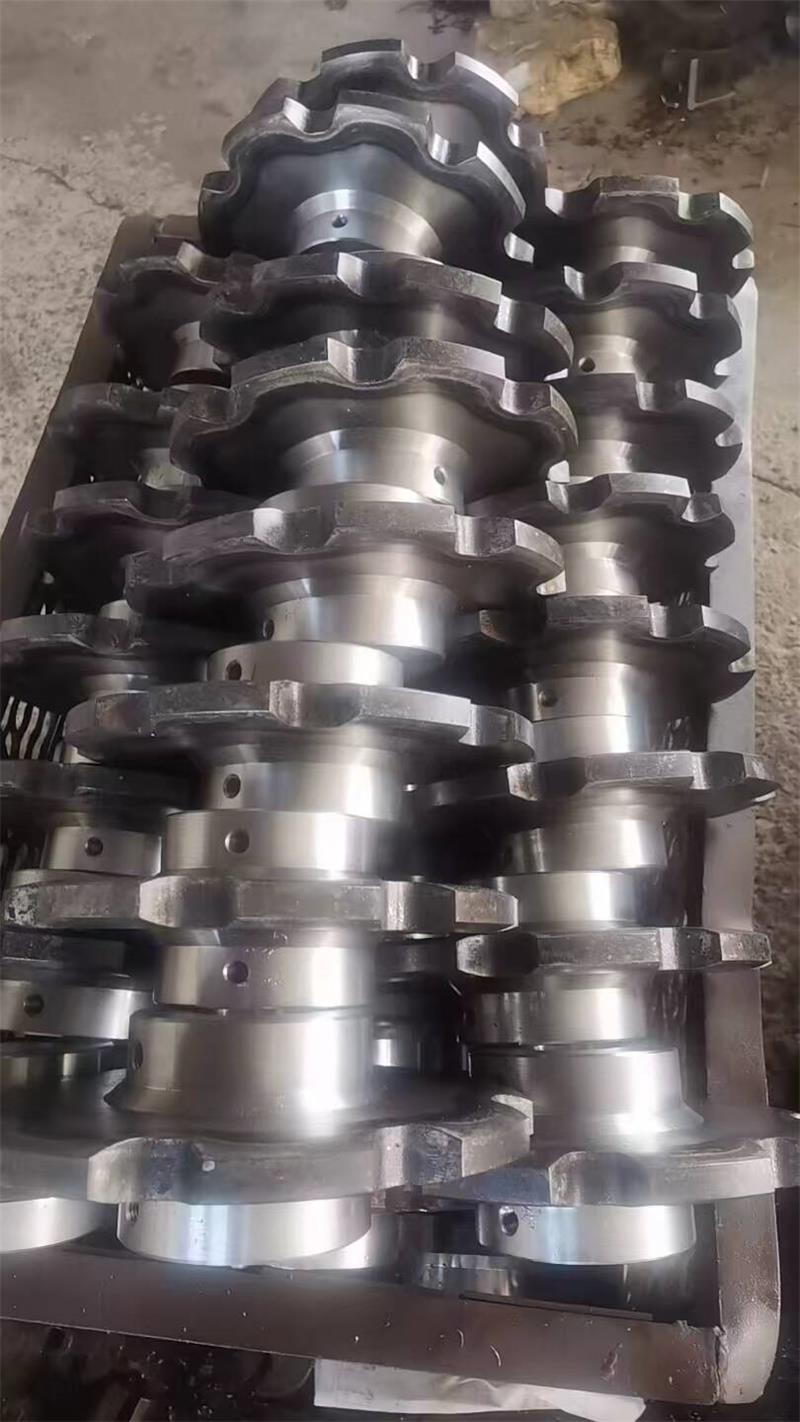

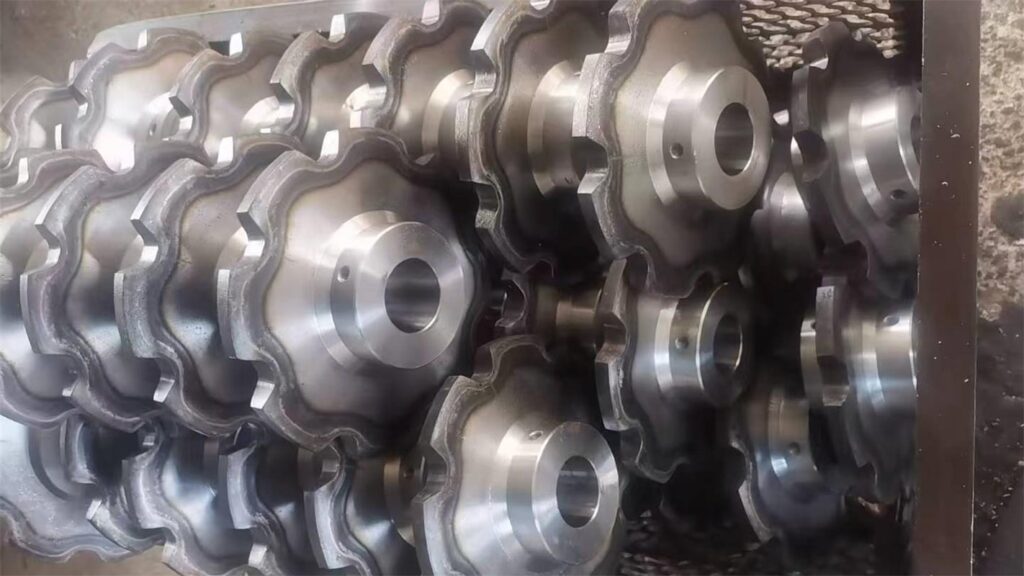

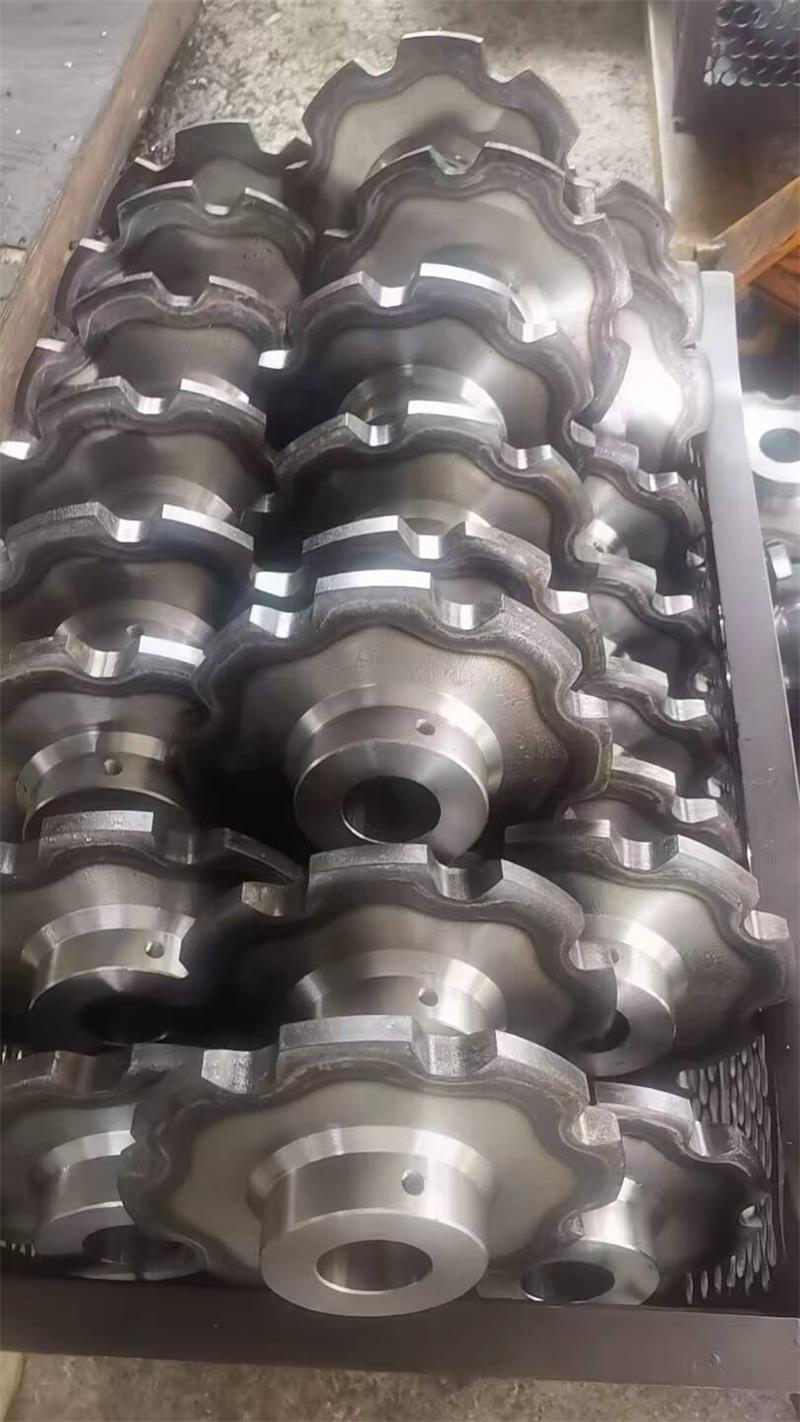

Piñón Integral LN100
Este pedido utilizó un diseño de piñón integral, en el que el cuerpo del piñón y el cubo forman una sola unidad. El orificio y los detalles del cubo se mecanizaron según el plano requerido para asegurar la instalación correcta sobre el eje y el engrane con la cadena.
Los piñones integrales y los piñones divididos se utilizan en sistemas transportadores. La estructura adecuada depende de la disposición del transportador, la configuración del eje, el acceso para la instalación y los requisitos de mantenimiento. Para este proyecto, se seleccionó el tipo integral de acuerdo con los requisitos del transportador del cliente.
El plano del piñón especificó tratamiento de temple y revenido, con tratamiento térmico de los dientes hasta una dureza de HRC 42-45. El perfil de los dientes se mecanizó conforme a GB/T 8350.
Combinación con Cadena GLF y Paletas BF
Un sistema de transportador rascador horizontal funciona mediante la combinación de tres componentes principales: la cadena rascadora, el piñón y las paletas.
En este pedido para Colombia, los piñones LN100 se combinaron con cadena rascadora GLF y paletas planas BF. El piñón transmite la potencia a la cadena, mientras que las paletas BF instaladas sobre la cadena desplazan el material a granel a través del transportador.
Conozca más sobre la cadena rascadora GLF y 81X y las paletas planas BF para transportador de arrastre.
Por Qué es Importante la Combinación Correcta del Piñón
El piñón debe coincidir con el modelo de cadena, el paso, el perfil de los dientes, el diámetro del orificio y las condiciones de operación del transportador. Una combinación correcta ayuda a:
- Garantizar un engrane suave entre la cadena y el piñón
- Reducir el desgaste irregular de la cadena y de los dientes
- Mantener una transmisión de potencia estable
- Reducir el riesgo de saltos o deslizamiento de la cadena
- Favorecer un funcionamiento confiable y una mayor vida útil del transportador
Para obtener orientación general de selección, consulte nuestros piñones para cadenas de rodillos transportadoras.
Piñones Personalizados para Transportadores
Los piñones para transportadores pueden fabricarse con diferentes números de dientes, pasos, diámetros de orificio, estructuras de cubo y requisitos de tratamiento térmico, según el modelo de cadena y el diseño del transportador.
Si necesita un piñón compatible para un transportador existente, envíenos el modelo de la cadena, el paso, el plano del piñón, los datos del eje, el número de dientes y las condiciones de trabajo. Podemos ayudarle a revisar los requisitos de compatibilidad para su sistema de transportador rascador.
