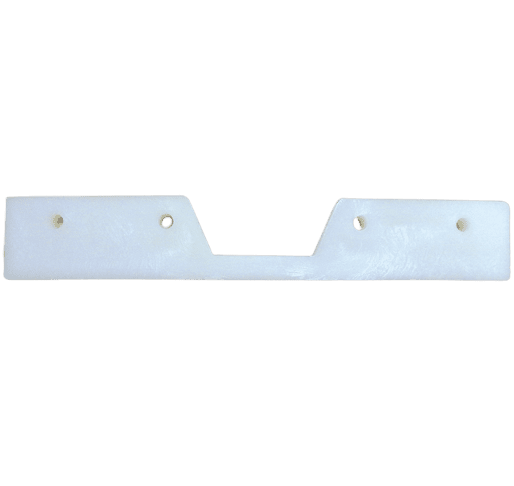

Descripción del producto

La pala plana para transportador de arrastre BF es un elemento rascador utilizado en sistemas de transportadores tipo en masa y transportadores rascadores horizontales. Se instala en la cadena rascadora para empujar y transportar materiales a granel de manera eficiente.

👉 Cadena relacionada
👉 Piñón compatible

Opciones de materiales y características

Ofrecemos múltiples opciones de materiales para adaptarse a diferentes condiciones de trabajo:

UHMWPE (polietileno de ultra alto peso molecular)

  • Material más utilizado en la industria
  • Excelente resistencia a la abrasión
  • Solución rentable
  • Adecuado para la mayoría de aplicaciones de transporte

HDPE (polietileno de alta densidad)

  • Menor costo en comparación con UHMWPE
  • Adecuado para aplicaciones de servicio ligero
  • Resistencia al desgaste moderada

UHMWPE reforzado

  • Mayor resistencia a altas temperaturas
  • Mejor rendimiento en condiciones exigentes
  • Más rentable que el material PU (nylon)
  • Disponible en color negro o gris oscuro

PA (Nylon)

  • Mayor resistencia al desgaste que el UHMWPE
  • Mayor costo
  • Aún se utiliza en algunas industrias específicas, como molinos de arroz

PU (poliuretano)

  • Mayor resistencia a altas temperaturas que el UHMWPE
  • Menor uso en la actualidad
  • Sustituido gradualmente por UHMWPE reforzado en la mayoría de aplicaciones

Aplicaciones

Las palas planas para transportador de arrastre BF se utilizan ampliamente en:

  • Transportadores tipo en masa
  • Transportadores rascadores horizontales
  • Sistemas de manejo de granos
  • Plantas de procesamiento de alimentos balanceados
  • Sistemas de transporte de materiales a granel

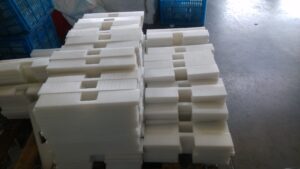

Plano técnico con imágenes

bf flat drag conveyor flightbf flat drag conveyor flight

Especificaciones técnicas de las palas planas tipo BF para transportadores de arrastre

Modelo L L1 T H h E1 F D d
BF145x45 145 75 14 45 33 102 19 9
BF184x45 184 75 14 45 33 102 19 9
BF185x50 185 90 14 50 35 115 15 9
BF194x49 194 70 14 49 36 90 150 15 9
BF208x49 208 70 14 49 36 90 150 17 9
BF240x49 240 72 14 49 36 95 195 17 9
BF255x49 255 70 14 49 35 105 190 16 9
BF284x45 284 75 14 45 33 102 228 19 9
BF305x45 305 75 14 45 33 102 228 19 9
BF305x50 305 90 14 50 35 115 245 15 9
BF305x55 305 70 14 55 37 95 195 22 9
BF360x45 360 75 14 45 33 102 228 19 9
BF380x90 380 90 15 90 70 155 255 44 9
BF480x90 480 90 16 90 70 170 310 44 9

Palas rascadoras plásticas personalizadas disponibles

Podemos personalizar las palas rascadoras según sus requerimientos:

  • Tamaño y espesor de la pala
  • Selección de material
  • Posición de los orificios de montaje
  • Tipo de transportador

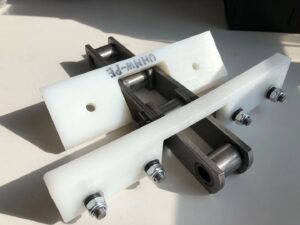

bf flat drag conveyor flight bf flat drag conveyor flight

👉 Diseños personalizados disponibles según el tamaño de su cadena y los requisitos de su sistema de transporte

Palas plásticas reforzadas de UHMWPE para transportadores de arrastre

Características:
Antiestáticas y resistentes a altas temperaturas

Color:
Negro o gris oscuro

bf flat drag conveyor flight

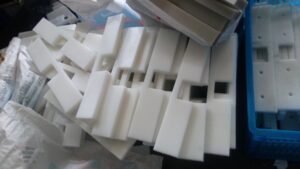

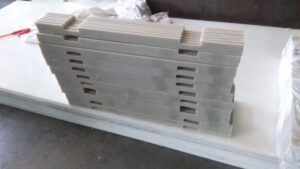

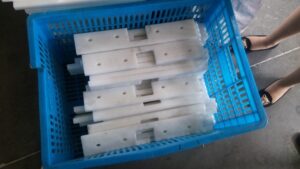

Palas rascadoras blancas tipo BF para transportadores de arrastre en masa – Imágenes de referencia

bf flat drag conveyor flight      bf flat drag conveyor flight

bf flat drag conveyor flight      bf flat drag conveyor flight

Ventajas de rendimiento

Nuestras palas rascadoras BF ofrecen:

  • Transporte eficiente de materiales
  • Alta resistencia al desgaste para una larga vida útil
  • Funcionamiento estable en sistemas de transporte continuo
  • Reducción de la frecuencia de mantenimiento
  • Rendimiento confiable en el manejo de materiales a granel

Compatibilidad

Esta pala rascadora tipo BF está diseñada para trabajar con:

La correcta combinación entre cadena, pala y piñón es esencial para garantizar un funcionamiento estable y reducir el desgaste.

Para una integración completa del transportador rascador, consulte nuestros componentes para transportadores de cadena, incluidas cadenas transportadoras, paletas rascadoras, piñones, rodillos de nailon y otras piezas compatibles.

Tipos de palas relacionadas

Además del tipo BF, también ofrecemos otros diseños de palas, como el tipo BR, según las diferentes estructuras de transportadores y aplicaciones.

Consulte también nuestro proyecto de 20.000 paletas plásticas BF para transportador suministradas a Colombia. El pedido incluyó paletas BF de HDPE en medidas estándar y paletas de UHMWPE personalizadas, con diferentes dimensiones y configuraciones de orificios de montaje para un transportador rascador de cadena.

Preguntas frecuentes – Paleta plana BF para transportador de arrastre

¿Qué es una paleta plana BF para transportador de arrastre?

La paleta plana BF es un componente rascador utilizado en transportadores de arrastre de fondo plano y transportadores tipo en masa. Se instala en la cadena transportadora para empujar materiales a granel de forma continua y eficiente a través del canal del transportador.

¿Para qué aplicaciones se utilizan las paletas planas BF?

Las paletas planas BF se utilizan principalmente en transportadores rascadores horizontales para el manejo de granos, alimentos balanceados, semillas, polvos, fertilizantes y otros materiales a granel en aplicaciones agrícolas e industriales.

¿Qué materiales están disponibles?

Las paletas BF pueden fabricarse en UHMWPE, HDPE, PA (nailon) y PU (poliuretano). La selección del material depende de la resistencia al desgaste requerida, la temperatura de trabajo, el tipo de material transportado y las condiciones de funcionamiento.

¿Cuáles son las principales ventajas de las paletas BF?

Las paletas BF ofrecen baja fricción, buena resistencia al desgaste, funcionamiento silencioso y transporte eficiente de materiales a granel. También ayudan a reducir el desgaste de la cadena y las necesidades de mantenimiento del sistema.

¿Por qué se utiliza habitualmente UHMWPE?

El UHMWPE se utiliza ampliamente por su excelente resistencia a la abrasión, bajo coeficiente de fricción, peso reducido y buena relación entre rendimiento y costo. Es adecuado para la mayoría de los sistemas de transporte de materiales a granel.

¿Cuál es la diferencia entre las paletas planas BF y las paletas curvas BR?

Las paletas BF tienen una estructura plana y se utilizan principalmente en transportadores de arrastre de fondo plano. Las paletas BR tienen una forma curva y suelen utilizarse en transportadores rascadores tipo U y otros sistemas con canal curvo. La selección depende de la estructura del transportador y de las características del material.

¿Cómo se selecciona el tamaño adecuado?

La selección depende del ancho del transportador, el modelo de la cadena, las dimensiones del canal, la posición de los orificios de montaje, la velocidad de funcionamiento y las características del material transportado. Puede enviarnos su plano o las dimensiones existentes para confirmar el modelo adecuado.

¿Se pueden personalizar las paletas planas BF?

Sí. Podemos personalizar las dimensiones, el espesor, el material, la posición y el diámetro de los orificios de montaje según la cadena y los requisitos específicos del sistema de transporte.

¿Pueden suministrarse junto con la cadena y el piñón?

Sí. Las paletas BF pueden suministrarse junto con cadenas rascadoras y piñones compatibles para garantizar una correcta instalación y un funcionamiento estable del sistema.
