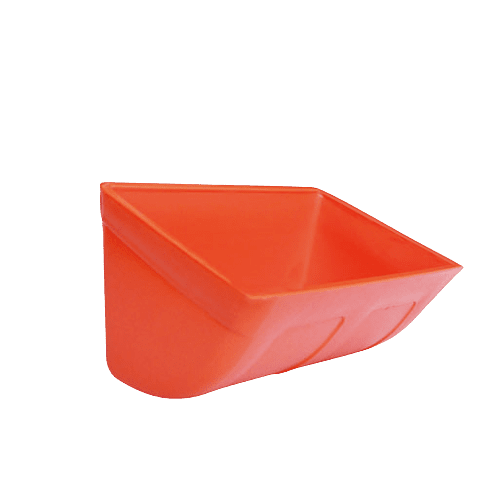

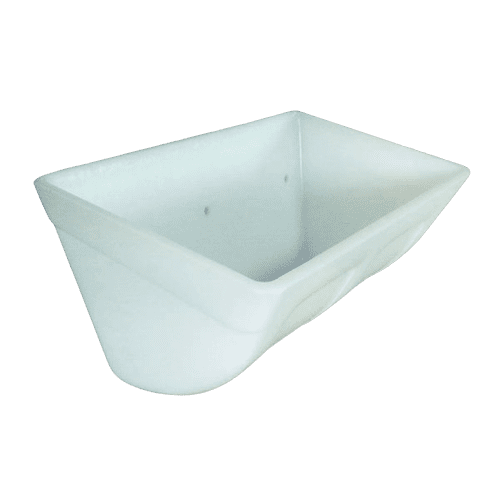

Descripción del Cangilón Elevador Tipo D

Los cangilones elevadores tipo D están diseñados para aplicaciones de transporte y manejo de materiales a granel de alta resistencia, siendo ampliamente utilizados en industrias como granos, piensos, cemento y fertilizantes.

Este modelo cuenta con un diseño de fondo profundo, que permite una mayor capacidad de carga y mejora significativamente la eficiencia del transporte de materiales.

Gracias a su diseño optimizado, similar a los cangilones de fondo profundo más utilizados, es ideal para sustituir múltiples modelos estándar en sistemas de elevadores industriales a nivel internacional.

El cangilón tipo D garantiza un rendimiento de elevación estable, alta resistencia al desgaste y una larga vida útil, incluso en condiciones de trabajo exigentes.

Ofrecemos modelos estándar y fabricación OEM personalizada según planos o muestras, adaptándonos a las necesidades específicas de cada cliente

Características del Cangilón Elevador Tipo D

Nuestros cangilones para elevadores industriales están diseñados para ofrecer máxima eficiencia y durabilidad:

    • Borde frontal reforzado para mayor resistencia al desgaste y al impacto
    • Ángulo de descarga optimizado para un flujo de material más uniforme
    • Mayor capacidad de carga para mejorar la eficiencia del sistema de transporte
    • Diseño robusto que reduce el mantenimiento y prolonga la vida útil

Opciones de Material

Los materiales disponibles incluyen:

  • HDPE (polietileno de alta densidad) – ligero, económico y adecuado para aplicaciones generales
  • Nylon (poliamida) – mayor resistencia mecánica y excelente resistencia al desgaste
  • PU (poliuretano) – alta resistencia al impacto y mayor vida útil

Los diferentes materiales pueden seleccionarse según las condiciones de trabajo, como abrasión, temperatura y requisitos de impacto.

Aplicaciones

Los cangilones tipo D son adecuados para:

  • Elevadores de grano
  • Sistemas de transporte de fertilizantes
  • Plantas de cemento
  • Líneas de procesamiento de alimentos balanceados
  • Equipos para manejo de materiales a granel

Aplicaciones Especiales

En industrias como la fabricación de vidrio, se prefieren los cangilones plásticos para evitar la contaminación por óxido que pueden generar los cangilones metálicos.

Los cangilones de nylon se utilizan ampliamente en estas condiciones debido a su mayor densidad, resistencia y durabilidad.

Consejos de usoPlano técnico

• Adecuado para aplicaciones de transporte de alta capacidad
• Las dimensiones indicadas se basan en material HDPE; el nylon y el PU pueden presentar ligeras variaciones debido a la contracción del material
• Se recomienda considerar (Z–Y) +10% de capacidad durante el diseño de ingeniería

Plano técnico

d bucket drawing

Especificaciones

Los cangilones tipo D están disponibles en diferentes tamaños para satisfacer distintas necesidades de capacidad.

Consulte la tabla a continuación para ver las dimensiones y especificaciones detalladas.

Modelo Dimensión del Cangilón(mm) Orificios de montaje(mm) Capacidad(L)
Longitud
A		 Proy.
B		 Profundidad
C		 Desde arriba
D		 Centros de agujeros
E		 Nº de agujeros Diámetro del agujero Nivel utilizable
(Z-Y)+10%		 Nivel del agua
(Z-Y)
D4×3 107 82 75 22 50 2 7 0.31 0.28
D5×4 134 116 105 32 60 2 7 0.77 0.70
D6×4 159 116 104 32 90 2 7 0.88 0.80
D7X4 185 112 103 32 120 2 9 1.08 0.98
D6×5 168 145 130 40 90 2 9 1.32 1.20
D7X5 192 145 130 40 120 2 9 1.54 1.40
D8×5 211 145 130 40 120 2 9 1.71 1.55
D9X5 237 148 127 40 85 3 9 2.10 1.90
D10X5 266 145 130 45 90 3 9 2.11 1.92
D11×5 289 145 130 45 100 3 9 2.55 2.31
D8×6 211 168 150 45 120 2 9 2.24 2.04
D9×6 239 173 150 45 85 3 9 2.72 2.47
D10×6 268 164 154 45 90 3 9 3.08 2.80
D11×6 289 174 154 45 100 3 9 3.35 3.04
D12×6 312 171 152 45 85 4 9 4.07 3.70
D13×6 338 168 154 45 85 4 9 3.99 3.62
D14×6 368 168 154 50 95 4 9 4.39 3.99
D10X7 269 197 180 45 90 3 9 4.36 3.95
D11×7 287 197 180 45 100 3 9 4.60 4.15
D12×7 324 200 180 45 85 4 9 5.70 5.18
D13×7 345 200 178 45 90 4 9 5.60 5.07
D14×7 369 200 180 50 95 4 9 5.94 5.40
D15×7 392 197 180 50 100 4 9 6.85 6.22
D16×7 427 197 180 50 85 5 9 7.34 6.67
D11×8 305 220 206 55 75 4 9 6.46 5.87
D12X8 315 222 203 55 85 4 9 6.82 6.20
D14X8 367 227 206 55 95 4 9 8.20 7.45
D15×8 392 222 206 55 80 5 9 9.23 8.39
D16X8 417 224 206 55 85 5 9 10.90 9.90
D18×8 468 223 206 55 95 5 9 11.80 10.70
D20X8 527 230 200 55 90 6 11 12.90 11.70
D22X8 585 237 206 55 100 6 11 13.75 12.50
D16X9 430 260 260 65 68 6 11 12.10 11.00

Nota: Los orificios de montaje y su diámetro pueden personalizarse.



¿No está seguro de qué cangilón es adecuado para su sistema?

Indíquenos su aplicación o las dimensiones requeridas y le recomendaremos el modelo adecuado en un plazo de 24 horas.



Para seleccionar el tamaño adecuado del cangilón, proporcione:

• Ancho del cangilón (dimensiones A / B / C)
• Velocidad del elevador
• Tipo de material
• Capacidad requerida (TPH)

Cuándo utilizar cangilones tipo D

• Para el manejo de granos como maíz, trigo o soja
• Cuando el material es ligero y de flujo libre
• Cuando se requiere mayor capacidad
• En sistemas de elevadores de cangilones con banda

Por qué elegir cangilones elevadores tipo D

• Diseño de fondo profundo que permite mayor capacidad por ciclo
• Menor derrame de material durante la elevación
• Adecuado para granos, piensos y materiales a granel ligeros
• Disponible en HDPE, nylon y PU para diferentes condiciones de trabajo
• Mayor vida útil en comparación con cangilones metálicos en entornos corrosivos

También le puede interesar

• Cangilón elevador tipo S (fondo poco profundo, medidas en pulgadas)
• Cangilón elevador tipo CC (estilo Tapco CC, alta eficiencia)
• Cangilón elevador tipo DS (fondo profundo, medidas métricas)
• Cangilón elevador tipo DQ (fondo poco profundo, medidas métricas)
• Tornillos tipo garra para cangilones elevadores
• Banda elevadora de PVC

¿No está seguro de qué cangilón es adecuado para su sistema?

Indíquenos su aplicación o las dimensiones requeridas y le recomendaremos el modelo adecuado en un plazo de 24 horas.

Cangilones tipo D vs otros cangilones plásticos para elevadores

En comparación con otros tipos de cangilones, ofrecemos una gama completa de cangilones elevadores para diferentes necesidades de capacidad y estándares de sistemas. Disponemos de modelos en medidas en pulgadas y en sistema métrico para adaptarse a distintos estándares:

• Tipo D – cangilón de fondo profundo en medidas en pulgadas, recomendado para transporte de alta capacidad y aplicaciones de trabajo pesado
• Tipo S – cangilón de fondo poco profundo en medidas en pulgadas, adecuado para materiales a granel ligeros y transporte suave y estable
• Tipo DS – cangilón de fondo profundo en sistema métrico, ideal para transporte de alta capacidad en instalaciones métricas
• Tipo M – cangilón de capacidad media en sistema métrico, adecuado para aplicaciones que requieren equilibrio entre capacidad y control de descarga
• Tipo DQ – cangilón de fondo poco profundo en sistema métrico, adecuado para menor capacidad y aplicaciones con descarga más controlada

Esta gama permite a los clientes seleccionar el tipo de cangilón más adecuado según la capacidad, las características del material y los estándares del sistema.

Comparación entre cangilones de fondo profundo de acero y plástico (tipos DS y D)

Característica DS Steel Bucket (Deep Bottom) D Plastic Bucket (Inch Size) DS Plastic Bucket (Metric Size)
Material Acero al carbono / acero inoxidable HDPE / Nylon / PU HDPE / Nylon / PU
Método de fabricación Embutición profunda de una sola pieza (estampado) Moldeo por inyección Moldeo por inyección
Estructura Sin soldaduras, alta resistencia Ligero, estructura integrada Ligero, estructura integrada
Peso Pesado Ligero Ligero
Resistencia mecánica Muy alta, apta para aplicaciones de trabajo pesado Media Media
Resistencia al desgaste Excelente para materiales abrasivos Buena Buena
Resistencia a la corrosión Baja (requiere recubrimiento o acero inoxidable) Excelente (no corrosivo) Excelente (no corrosivo)
Diseño de capacidad Fondo profundo, alta capacidad Tipo D estándar Fondo profundo, mayor capacidad
Estándar de tamaño Sistema métrico Sistema en pulgadas Sistema métrico
Personalización Limitada (dependiente del molde) Limitada Limitada
Aplicación Cemento, minería, altas temperaturas, materiales pesados Granos, piensos, agricultura Granos, piensos, materiales a granel
Resistencia a la temperatura Adecuado para altas temperaturas Media (depende del material) Media (depende del material)
Costo Mayor costo inicial, larga vida útil Menor Menor

Ventajas de suministro

• Producción estable para pedidos en volumen en modelos estándar
• Control de calidad constante para aplicaciones de granos, piensos y materiales a granel
• Experiencia en el soporte de sistemas de transporte en diversos entornos industriales a nivel mundial
• Suministro integral que incluye cangilones elevadores, tornillería y componentes relacionados para transportadores

Disponibilidad de tamaños estándar. Respuesta rápida a consultas.

Preguntas Frecuentes – Cangilón Elevador Tipo D

¿Qué es un cangilón elevador tipo D?

El cangilón elevador tipo D es un cangilón de fondo profundo diseñado para el transporte vertical de materiales a granel. Ofrece mayor capacidad y mejor retención del material, lo que lo hace adecuado para granos, alimentos balanceados, fertilizantes, cemento y otros materiales de flujo libre.

¿Qué materiales están disponibles para los cangilones elevadores tipo D?

Los cangilones elevadores tipo D están disponibles en HDPE, nylon y PU. El HDPE es liviano y económico, el nylon ofrece mayor resistencia y resistencia al desgaste, mientras que el PU proporciona excelente resistencia al impacto y una vida útil más prolongada.

¿En qué aplicaciones se utilizan los cangilones elevadores tipo D?

Los cangilones elevadores tipo D son ampliamente utilizados en elevadores de granos, líneas de procesamiento de alimentos balanceados, sistemas de transporte de fertilizantes, plantas de cemento y equipos de manejo de materiales a granel.

¿Cuándo debo elegir un cangilón elevador tipo D?

Se recomienda utilizar un cangilón elevador tipo D cuando se requiere una mayor capacidad de transporte, especialmente para materiales ligeros y de flujo libre como maíz, trigo, soya y granos en sistemas de elevadores de banda con cangilones.

¿Cuál es la diferencia entre los cangilones tipo D y tipo S?

Los cangilones tipo D tienen un diseño de fondo profundo y son adecuados para transporte de mayor capacidad. Los cangilones tipo S tienen un diseño de fondo poco profundo y son más apropiados para materiales ligeros y para un transporte suave y estable.

¿Cómo elegir el tamaño correcto de un cangilón elevador tipo D?

Para seleccionar el tamaño adecuado, proporcione el ancho del cangilón o las dimensiones A/B/C, la velocidad del elevador, el tipo de material y la capacidad requerida en TPH. Esta información ayuda a determinar el modelo y el espaciado más adecuados.

¿Se pueden personalizar los orificios de montaje de los cangilones elevadores tipo D?

Sí. Los orificios de instalación y el diámetro de los mismos pueden personalizarse según la banda elevadora, el tipo de perno o la muestra existente del cliente.

¿Los cangilones elevadores plásticos tipo D son adecuados para ambientes corrosivos?

Sí. En comparación con los cangilones de acero, los cangilones plásticos tipo D fabricados en HDPE, nylon o PU ofrecen mejor resistencia a la corrosión y son adecuados para aplicaciones donde se debe evitar la contaminación por óxido.

¿No está seguro de qué cangilón es adecuado para su sistema?

Indíquenos su aplicación o las dimensiones requeridas y le recomendaremos el modelo adecuado en un plazo de 24 horas.
