Descripción
Esta es la tercera vez que producimos hélices para este cliente de Nueva Zelanda. Las dos primeras veces fueron con un espesor de 50 mm, y quedaron muy satisfechos con nuestra calidad y servicio.
En esta ocasión querían una versión más delgada, con un espesor de 40 mm, pero manteniendo el mismo diámetro exterior de 1,2 m. Fabricamos este producto según sus planos.
Este diseño pertenece a nuestra gama de Hélices Cónicas para Alimentadores de Tornillo y Control de Flujo, desarrolladas con diámetros variables para aplicaciones de alimentación, dosificación, mezcla y manejo controlado de materiales. Para comparar otros tipos de hélices y ejes, también puede explorar nuestros Componentes para Transportadores de Tornillo.
Proceso de producción

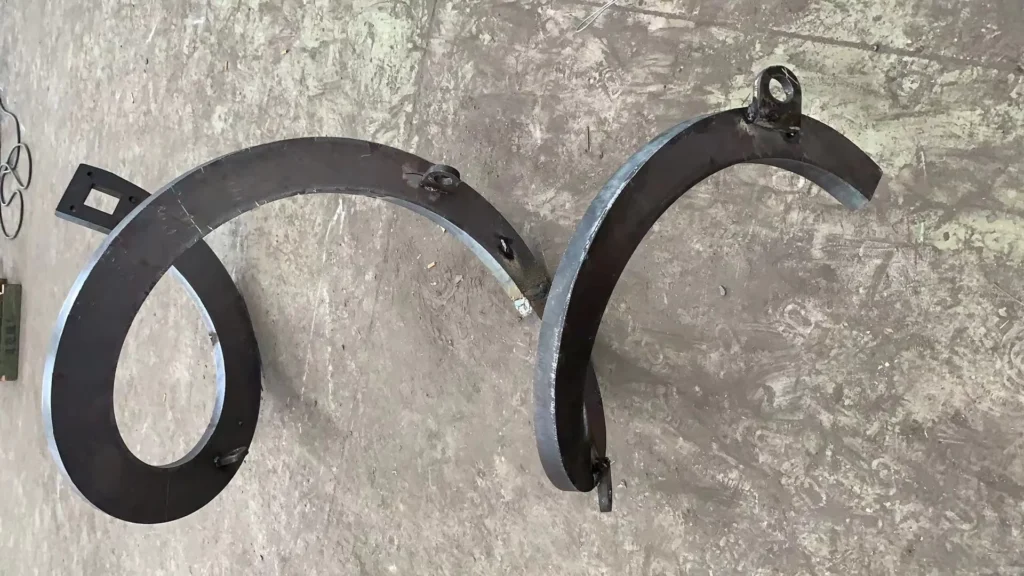

Las palas helicoidales de este tornillo sinfín son cuerpos espirales con diámetros interiores y exteriores cónicos. Entre todos los tipos de hélices helicoidales, este es uno de los más difíciles de fabricar.
Para fabricar una hélice espiral existen cuatro elementos principales: diámetro exterior, diámetro interior, paso y espesor de placa. En este proyecto, los cuatro factores están fuera del rango convencional.
Tanto el diámetro exterior como el interior varían de forma cónica. Todos pasan de tamaños grandes a pequeños. El diámetro exterior máximo es de 1,2 metros y el mínimo es de 430 mm. Estos cambios dificultan garantizar la concentricidad de la hélice.
Este pedido de hélice para transportador sinfín es un pedido de prueba y solo incluye una unidad. Sin embargo, gracias a la experiencia obtenida en los dos primeros pedidos, logramos fabricarla correctamente en un solo intento.
Las hélices cónicas de gran diámetro requieren un control preciso del diámetro exterior, diámetro interior, paso, espesor y concentricidad. Para aplicaciones que requieren piezas de gran espesor o fabricación por segmentos, también puede consultar nuestra Hélice Segmentada para Transportador de Tornillo.
Para conocer el proceso técnico utilizado en una versión anterior de este mismo tipo de hélice, con diámetro exterior máximo de 1,2 m y espesor de 50 mm, puede leer nuestro artículo 1,2 m OD con Pitch 50 mm de Espesor Cónico Flight.
Material
El material utilizado para esta hélice helicoidal es acero al carbono. Según las condiciones de trabajo, también podemos fabricar hélices en acero inoxidable, acero de baja aleación y acero resistente al desgaste.
Para proyectos que requieren diferentes tipos de hélices, ejes y configuraciones personalizadas, puede consultar nuestros Componentes para Transportadores de Tornillo.
Herramientas y utillaje
Fabricamos nuestras propias herramientas y utillajes para garantizar que la concentricidad del producto permanezca en el mismo eje circular. Con base en ello realizamos la soldadura, lo que aseguró en gran medida la precisión del producto.
Más fotos del producto
Aquí hay algunas fotos adicionales para su referencia.
Otros Componentes para Transportadores de Tornillo
Además de las hélices cónicas de gran diámetro, fabricamos hélices continuas, segmentadas y ejes para diferentes sistemas de transporte de tornillo.
Puede consultar nuestra Hélice Cónica para Alimentador de Tornillo y Control de Flujo, explorar nuestra Hélice Segmentada para Transportador de Tornillo o revisar la gama completa de Componentes para Transportadores de Tornillo.
Para proyectos personalizados, puede enviarnos el diámetro exterior inicial y final, diámetro interior, paso, espesor, material, longitud, sentido de rotación y cantidad requerida. Recomendamos proporcionar planos técnicos siempre que sea posible.
