Recientemente completamos la fabricación de 1.400 paletas transportadoras de UHMWPE personalizadas para un nuevo cliente de Malasia. Estos componentes se utilizarán como piezas reemplazables de transporte y arrastre en el sistema transportador de cadena del cliente.
Inicialmente, el cliente se puso en contacto con nosotros para solicitar tanto las cadenas transportadoras como las paletas de UHMWPE. Después de revisar el plazo de entrega requerido, el cliente comprobó que el tiempo de producción de las cadenas no permitiría cumplir con el calendario de su proyecto.
Por esta razón, decidió comprar primero las paletas transportadoras de UHMWPE, de manera que la parte más urgente del proyecto pudiera continuar sin más retrasos.
Este proyecto demuestra que los distintos componentes de un transportador pueden fabricarse por separado según los planos, las dimensiones y los requisitos del equipo existente del cliente.
Más información sobre nuestros componentes personalizados para transportadores de cadena.
Requisitos del cliente para las paletas transportadoras de UHMWPE
Al comienzo del proyecto, el cliente envió una consulta para una combinación de cadenas transportadoras y paletas plásticas. Nuestro equipo revisó las especificaciones y analizó con el cliente el calendario de producción requerido.
Como el plazo de fabricación de las cadenas transportadoras era superior al tiempo disponible para el proyecto, el pedido final se modificó para incluir únicamente las paletas de UHMWPE.
Los detalles confirmados del pedido fueron los siguientes:
- Producto: paletas transportadoras de UHMWPE personalizadas
- Cantidad: 1.400 unidades
- Ubicación del cliente: Malasia
- Aplicación: sistema transportador de cadena de arrastre
- Embalaje: un palé
- Dimensiones del palé: 1,1 × 1,1 × 0,82 m
- Peso bruto total: 362 kg
Aunque las cadenas no se incluyeron en este envío, las paletas se fabricaron según las dimensiones requeridas para la configuración existente del transportador del cliente.
Los clientes que necesiten un conjunto transportador completo pueden combinar las paletas con una cadena adecuada, dependiendo del diseño del transportador, el paso de la cadena, la carga y las condiciones de funcionamiento.
Por ejemplo, puede consultar nuestra cadena para transportador de arrastre GLF o 81X.
¿Por qué se utiliza UHMWPE para las paletas transportadoras?
El UHMWPE, o polietileno de peso molecular ultraalto, se utiliza ampliamente para fabricar paletas transportadoras, rascadores, guías de desgaste, carriles guía y otros componentes plásticos de ingeniería destinados a equipos industriales de transporte.
En aplicaciones adecuadas, las paletas de UHMWPE pueden ofrecer varias ventajas prácticas en comparación con los componentes rascadores metálicos convencionales:
- Excelente resistencia al desgaste
- Bajo coeficiente de fricción
- Buena resistencia al impacto
- Baja absorción de humedad
- Resistencia a numerosos productos químicos y materiales corrosivos
- Menor ruido de funcionamiento que el contacto entre piezas metálicas
- Menor desgaste de la carcasa y de las superficies de apoyo del transportador
- Peso relativamente bajo
Estas características hacen que el UHMWPE sea un material adecuado para transportadores de arrastre en los que las paletas se deslizan continuamente sobre la parte inferior o las paredes laterales de la carcasa.
Para este proyecto, el cliente seleccionó un diseño de paleta plana similar al de nuestras paletas BF, normalmente instaladas en cadenas rascadoras para empujar materiales a granel a través de transportadores horizontales o transportadores de flujo continuo.
Consulte más información sobre nuestra paleta plana BF para transportadores de arrastre.
El material, el espesor y la estructura de la paleta deben seleccionarse según el material transportado, la temperatura de funcionamiento, la velocidad de la cadena, la carga de trabajo y el entorno del transportador.
Fabricación personalizada según las dimensiones del transportador
Las paletas transportadoras no siempre son intercambiables entre diferentes sistemas de transporte de cadena.
La anchura total, la altura, el espesor, la posición de los orificios de montaje y el método de conexión deben ser compatibles con la cadena, los accesorios metálicos y la estructura de la carcasa del transportador.
Para este proyecto de Malasia, las paletas se fabricaron según las dimensiones confirmadas con el cliente. Durante la producción, prestamos especial atención a la uniformidad del perfil, las zonas de montaje y las dimensiones generales.
Las dimensiones importantes para una paleta de UHMWPE personalizada suelen incluir:
- Anchura y altura totales de la paleta
- Espesor del material
- Diámetro de los orificios de montaje
- Distancia entre los orificios
- Distancia entre los orificios y los bordes
- Paso requerido de la cadena
- Forma de la parte inferior del transportador
- Método de conexión entre la paleta y el accesorio de la cadena
Cuando no se dispone de un plano técnico original, el cliente puede enviarnos una paleta existente, un dibujo detallado o fotografías claras con las dimensiones señaladas.
Puede consultar otro ejemplo en nuestro proyecto de paletas transportadoras plásticas de UHMWPE, en el que también personalizamos las dimensiones y las posiciones de perforación según la disposición de la cadena del cliente.
Correspondencia entre cadenas, ruedas dentadas y componentes del transportador
Un transportador de cadena de arrastre funciona mediante el movimiento coordinado de las cadenas, las paletas y las ruedas dentadas.
Las paletas empujan o arrastran el material hacia delante, mientras que la cadena proporciona la fuerza de tracción y las ruedas dentadas accionan y guían el conjunto completo.
Los principales componentes relacionados pueden incluir:
- Cadenas para transportadores de arrastre
- Paletas transportadoras de UHMWPE o acero
- Accesorios de cadena y barras de conexión
- Ruedas dentadas motrices
- Ruedas dentadas de retorno
- Rodillos de nailon
- Guías y tiras de desgaste
- Placas de revestimiento de UHMWPE
- Pasadores, casquillos y elementos de conexión
Cuando las cadenas y las paletas se solicitan conjuntamente, deben comprobarse como un sistema completo el paso de la cadena, la separación entre las paletas, el método de montaje y las dimensiones de las ruedas dentadas.
Los clientes que necesiten sustituir un conjunto completo también pueden consultar nuestras ruedas dentadas para cadenas transportadoras de rodillos.
El perfil de los dientes, el número de dientes, las dimensiones del orificio y el chavetero deben coincidir con la cadena seleccionada y con la estructura del transportador.
Puede encontrar más información sobre la relación entre estos componentes en nuestra guía de piezas y accesorios para transportadores de cadena.
Producción e inspección dimensional
La fabricación de 1.400 paletas personalizadas requiere un control dimensional estable, ya que las diferencias en la posición de montaje o en el tamaño total de las paletas pueden afectar a su instalación en la cadena y a su funcionamiento dentro de la carcasa.
Durante este pedido, nuestro proceso de producción e inspección se centró en los siguientes puntos:
- Comprobación de las dimensiones exteriores principales
- Confirmación del espesor de las paletas
- Inspección del diámetro de los orificios de montaje
- Comprobación de las posiciones de los orificios
- Inspección de los bordes y de las superficies mecanizadas
- Mantenimiento de la uniformidad entre los lotes de producción
- Recuento de la cantidad terminada antes del embalaje
- Inspección del embalaje antes del envío

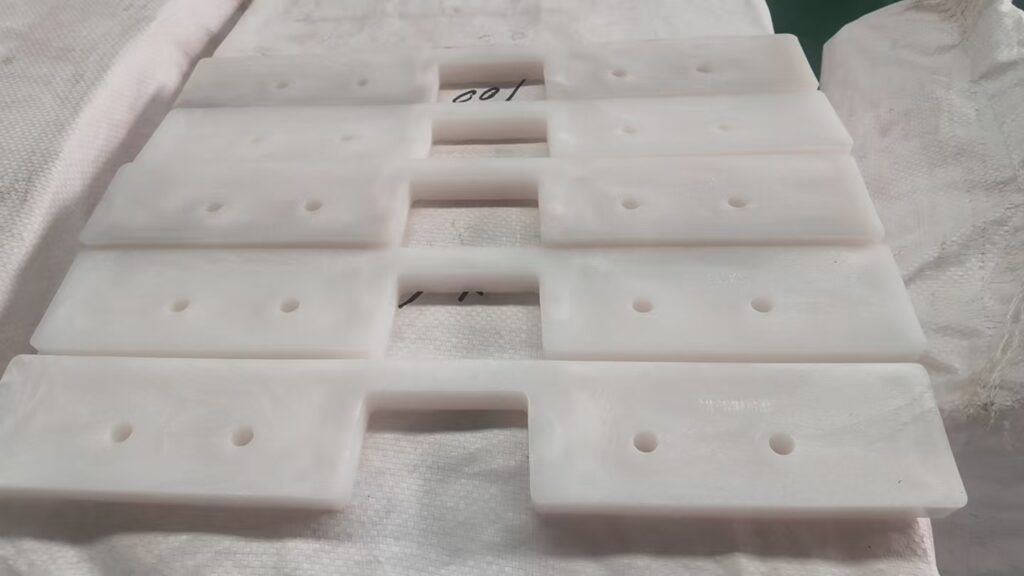

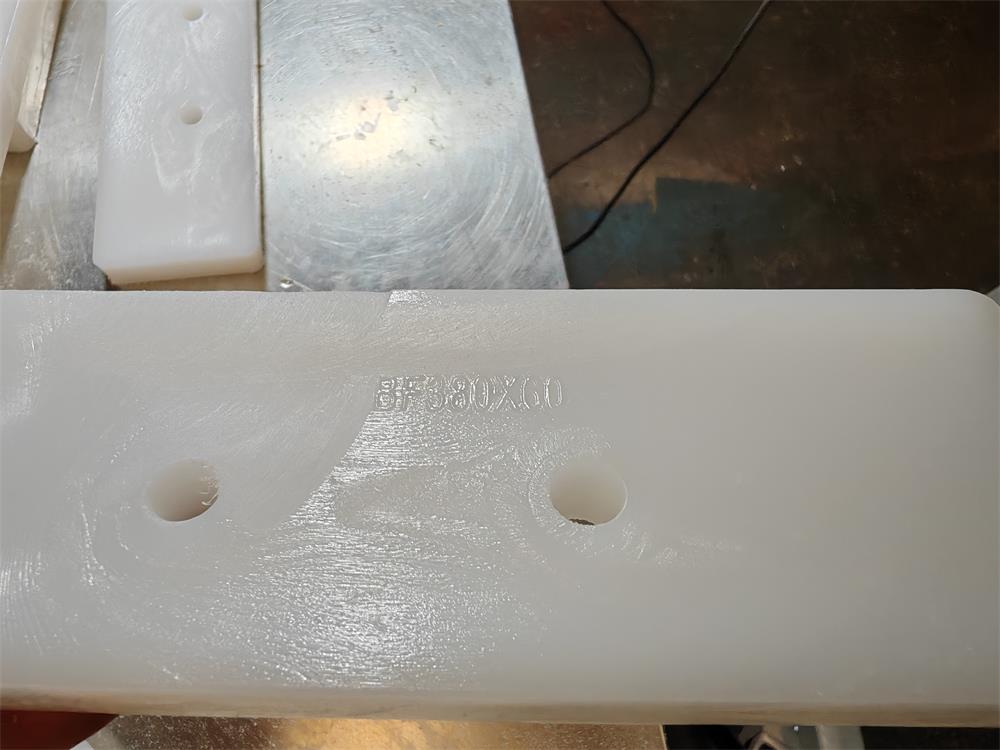

Las fotografías detalladas de los productos muestran las superficies, los perfiles y las áreas de montaje de las paletas de UHMWPE terminadas. También sirven como registro de producción e inspección antes del embalaje.
Los clientes que necesiten sustituir simultáneamente componentes plásticos y metálicos también pueden consultar nuestro proyecto de rascadores plásticos, rascadores de acero y cadenas transportadoras.
Embalaje en palé para el transporte internacional
Después de completar la producción y la inspección, las 1.400 paletas transportadoras de UHMWPE se organizaron y embalaron de forma segura en un solo palé.
La información final del embalaje fue la siguiente:
- Número de palés: 1
- Dimensiones del palé: 1,1 × 1,1 × 0,82 m
- Peso bruto: 362 kg
Debido a que las paletas individuales de UHMWPE son relativamente compactas, es importante apilarlas cuidadosamente para evitar movimientos, deformaciones o daños superficiales durante la manipulación y el transporte internacional.
Los productos se colocaron de forma compacta, se protegieron y se fijaron al palé antes del envío.
También se tomaron dos fotografías desde distintos ángulos para registrar el estado general del palé y la disposición del embalaje.
El embalaje compacto permitió mantener todos los productos juntos como una única unidad de manipulación, facilitando la carga, la descarga y la comprobación de la cantidad.
Fabricación flexible de componentes para proyectos de transporte
Los clientes no siempre necesitan sustituir un sistema transportador completo.
En muchos proyectos de mantenimiento, reparación o modernización, solo es necesario cambiar determinados componentes, como las paletas, las cadenas, las ruedas dentadas, los rodillos, las guías de desgaste o las placas de revestimiento.
En este proyecto, el calendario del cliente no permitía esperar el plazo completo de fabricación de las cadenas transportadoras.
Al continuar primero con las 1.400 paletas de UHMWPE, el cliente pudo avanzar con la parte más urgente del proyecto y organizar por separado la compra de las cadenas.
Este método flexible puede resultar útil cuando:
- Un componente tiene un plazo de entrega más urgente
- Las cadenas o ruedas dentadas existentes todavía pueden utilizarse
- Solo es necesario sustituir las paletas plásticas desgastadas
- Los distintos componentes se compran a diferentes fabricantes
- Ya se ha programado una parada de mantenimiento
- El cliente necesita controlar la inversión inicial
- Todavía no se han confirmado todas las especificaciones del transportador
Nuestra solución de componentes para transportadores de cadena incluye paletas, cadenas rascadoras, ruedas dentadas y piezas guía resistentes al desgaste para sistemas de manipulación de materiales a granel.
Información necesaria para fabricar paletas de UHMWPE personalizadas
Para evaluar con precisión una consulta de paletas transportadoras personalizadas, recomendamos que el cliente proporcione la mayor cantidad posible de información técnica.
La información útil incluye:
- Plano del producto o muestra de la paleta existente
- Fotografías claras con las medidas señaladas
- Dimensiones generales de la paleta
- Espesor de la paleta
- Diámetro y separación de los orificios de montaje
- Grado de UHMWPE requerido
- Modelo y paso de la cadena transportadora
- Cantidad requerida
- Material transportado
- Temperatura de funcionamiento
- Velocidad del transportador
- Entorno de trabajo
- Fecha de entrega requerida
Cuando se conoce el modelo de la cadena, el cliente también puede enviar su plano para comprobar que las dimensiones de montaje de las paletas coincidan con los accesorios de la cadena.
En los proyectos de sustitución completa que incluyen cadenas, paletas y ruedas dentadas, nuestro equipo puede revisar la relación entre todos los componentes antes de iniciar la producción.
Puede consultar una aplicación completa en nuestro proyecto de cadena agrícola, paletas de UHMWPE y ruedas dentadas.
