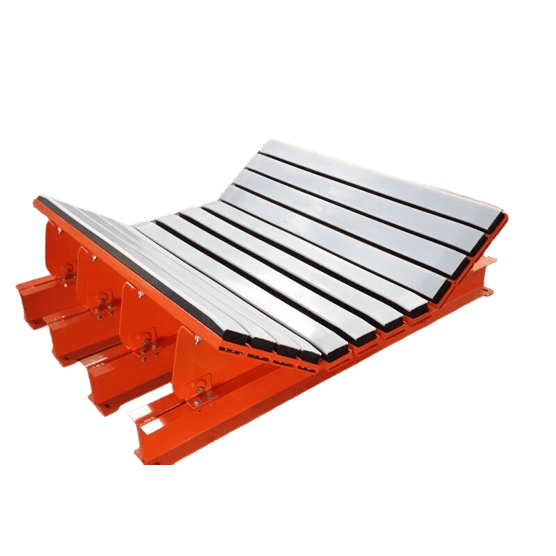

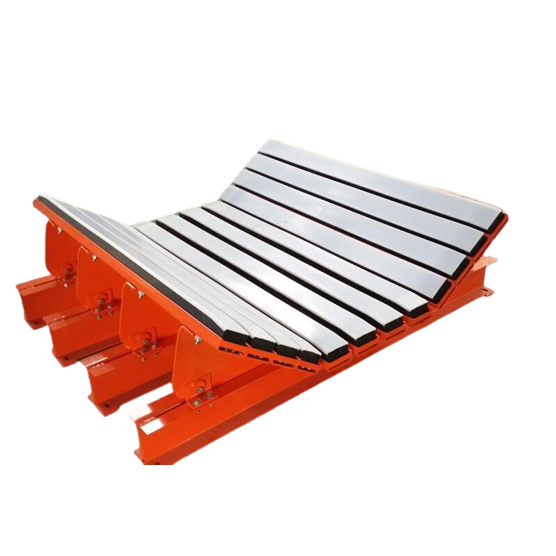

¿Qué es una Barra de Impacto?

La barra de impacto se instala en los puntos de carga y transferencia del transportador para reemplazar los rodillos amortiguadores tradicionales.

Está diseñada para absorber cargas de alto impacto provocadas por la caída de materiales, mientras brinda soporte a la banda transportadora, garantizando un funcionamiento estable y reduciendo el daño al sistema de transporte.

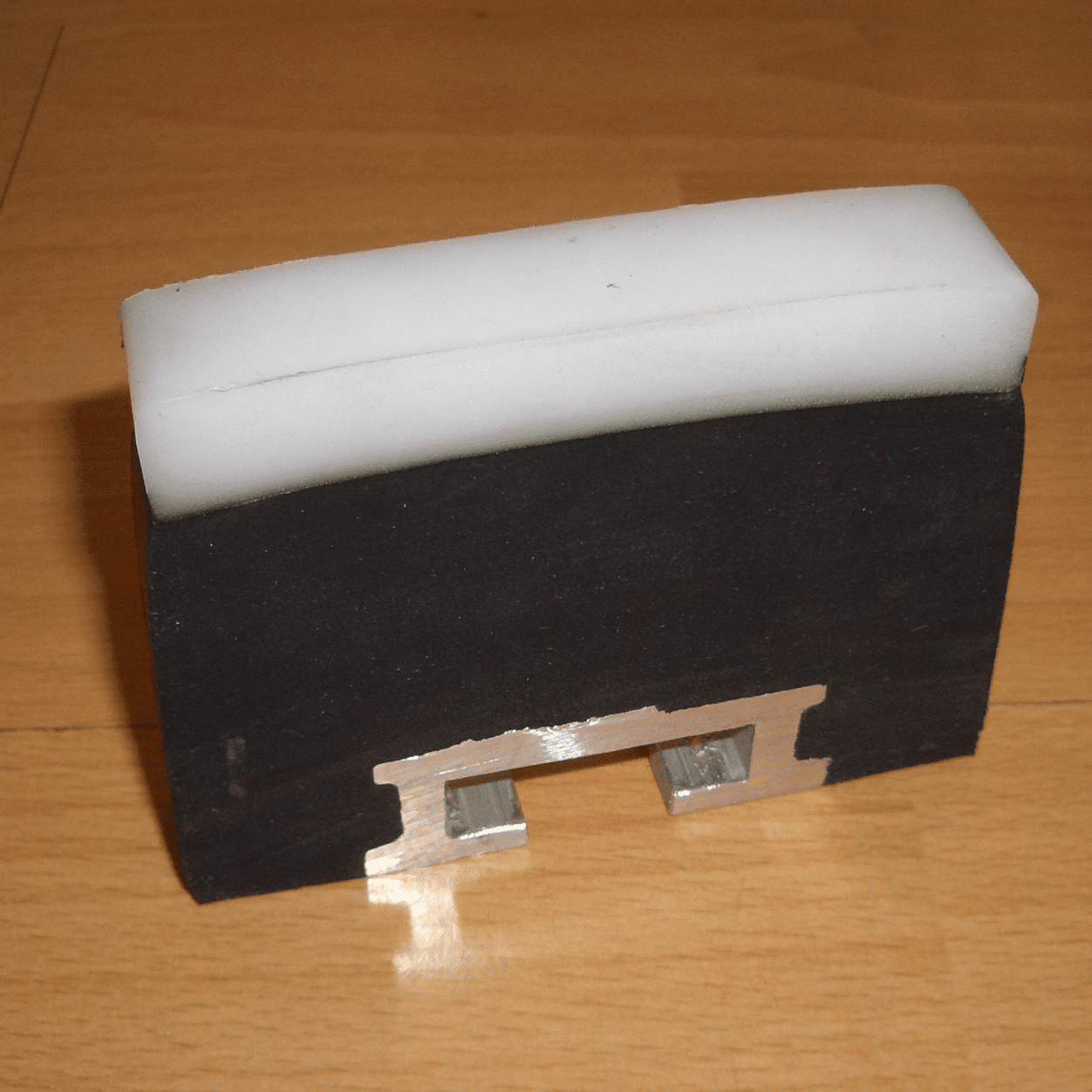

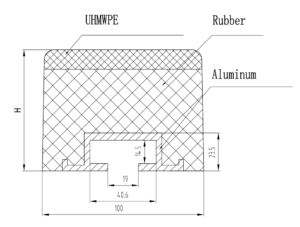

Estructura de la Barra de Impacto

La barra de impacto está compuesta por tres componentes principales:

  • Capa superior de UHMWPE – proporciona una superficie de baja fricción para reducir el desgaste de la banda
  • Capa de caucho de alta elasticidad – absorbe la energía del impacto y protege la banda transportadora
  • Estructura metálica (acero o aluminio) – garantiza resistencia estructural y facilita la instalación

Utilizamos un proceso de vulcanización en caliente para unir la capa de UHMWPE, asegurando una fuerte adhesión y una larga vida útil.



impact bar sample drawing   impact bar

Características Principales de la Barra de Impacto

  • Distribuye uniformemente la fuerza del impacto debajo de la banda transportadora
  • El caucho de alta elasticidad absorbe la máxima energía de impacto
  • Reduce significativamente el daño de la banda en los puntos de carga
  • La superficie de UHMWPE ofrece un coeficiente de fricción extremadamente bajo
  • Reduce la generación de calor y prolonga la vida útil de la banda
  • Minimiza el derrame y la dispersión de material
  • El bastidor metálico con ranura en T permite una instalación flexible mediante pernos T
  • Mejora la eficiencia general del transportador y reduce los costos de mantenimiento

Aplicaciones de la Barra de Impacto

Las barras de impacto se utilizan ampliamente en sistemas transportadores en:

  • Puntos de carga
  • Puntos de transferencia
  • Zonas de caída de materiales pesados

Son adecuadas para industrias como:

  • Minería
  • Cemento
  • Manejo de materiales a granel
  • Puertos y terminales

Ventajas Frente a los Rodillos de Impacto

En comparación con los rodillos de impacto tradicionales, las barras de impacto ofrecen:

  • Mejor capacidad de absorción de energía
  • Soporte continuo para la banda (sin espacios entre rodillos)
  • Menor vibración y desgaste de la banda
  • Menores necesidades de mantenimiento
  • Mayor fiabilidad del sistema

Norma FRAS para Aplicaciones Subterráneas

Nuestras barras de impacto están disponibles en versión FRAS (Resistente al Fuego y Antiestática), adecuada para entornos subterráneos y áreas peligrosas.

Cumplen con normas internacionales, incluyendo:

  • MDG3608
  • AS1334.10
  • MT 113-1995

Instalación y Personalización

  • Tamaños estándar disponibles para sistemas transportadores comunes
  • Fabricación de tamaños personalizados según los requisitos del proyecto

impact bar T bolt

impact bar for T bolt

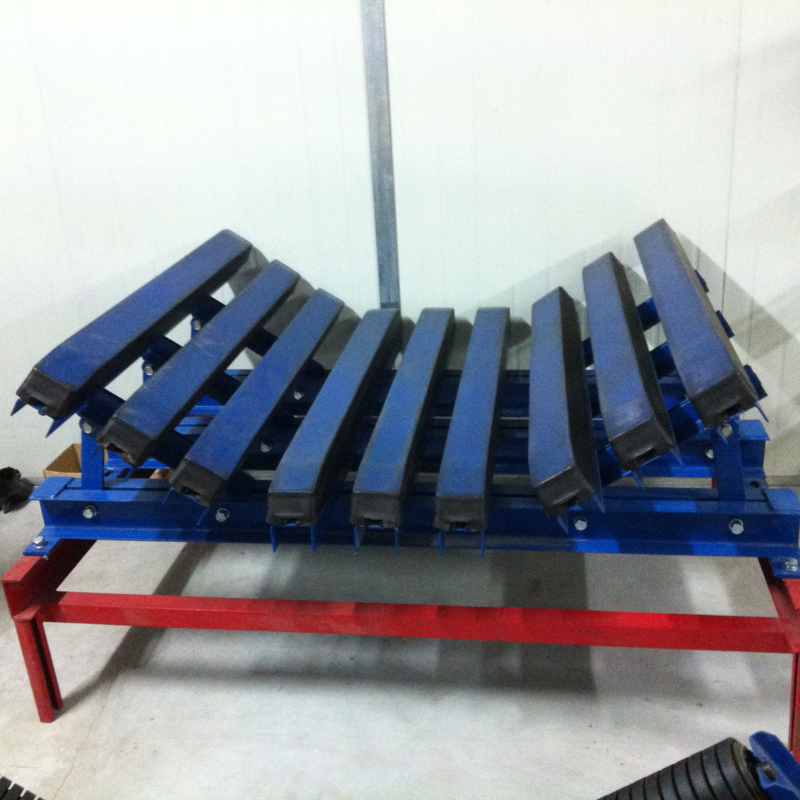

Especificaciones técnicas de la cama de barra de impacto

Artículo Normal Alto elástico Bajo tierra
UHMWPE Color Azul Azul Negro
Resistencia a la tracción Mpa 23 23 20
Alargamiento @ Ruptura % 300 300 250
Dureza Shore D 60-70 60-70 65-75
Pérdida por abrasión 0.053 0.053 0.08
Densidad g/cm³ 0.93-0.94 0.93-0.94 1.13
Coeficiente de fricción 0.07 0.07 0.1
Goma Dureza Shore A 60-65 45-50 60-65
Resistencia a la tracción Mpa 19 19 19
Alargamiento @ Ruptura % 400 400 400
Marco de metal Escribe Ver imagen a continuación
Adhesión
Fuerza		 UHMWPE a caucho N/mm ≥10 ≥10 ≥10
Marco de caucho a metal N/mm ≥10 ≥10 ≥10

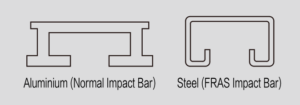

Tipo de marco de metal de barra de impacto

metal frame type for impact bar

Tabla de tamaños de barra de impacto

impact bar size table

Longitud A (mm) Ancho B (mm) Altura H (mm) Espesor H2(mm)
1220 100 50-100 12.7/15
1400 100 50-100 12.7/15
1524 100 50-100 12.7/15
1600 100 50/75/100 12.7/15
1800 100 50/75/100 12.7/15

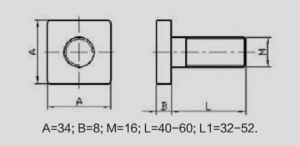

Kit de Pernos en T para la Instalación de Barras de Impacto UHMW

Cada barra de impacto se suministra con un juego completo de pernos en T, que incluye:

  • 1 × perno de cabeza cuadrada M16
  • 1 × arandela plana M16
  • 1 × arandela elástica M16
  • 1 × tuerca autoblocante Nyloc M16

Tamaños estándar de pernos en T disponibles:

  • M16 × 40 mm
  • M16 × 50 mm
  • M16 × 60 mm

bolt for impact bar

También se pueden suministrar pernos en T de mayor longitud bajo pedido para adaptarse a diferentes requisitos de instalación.

Esto garantiza una instalación segura y confiable en distintas estructuras de transportadores.

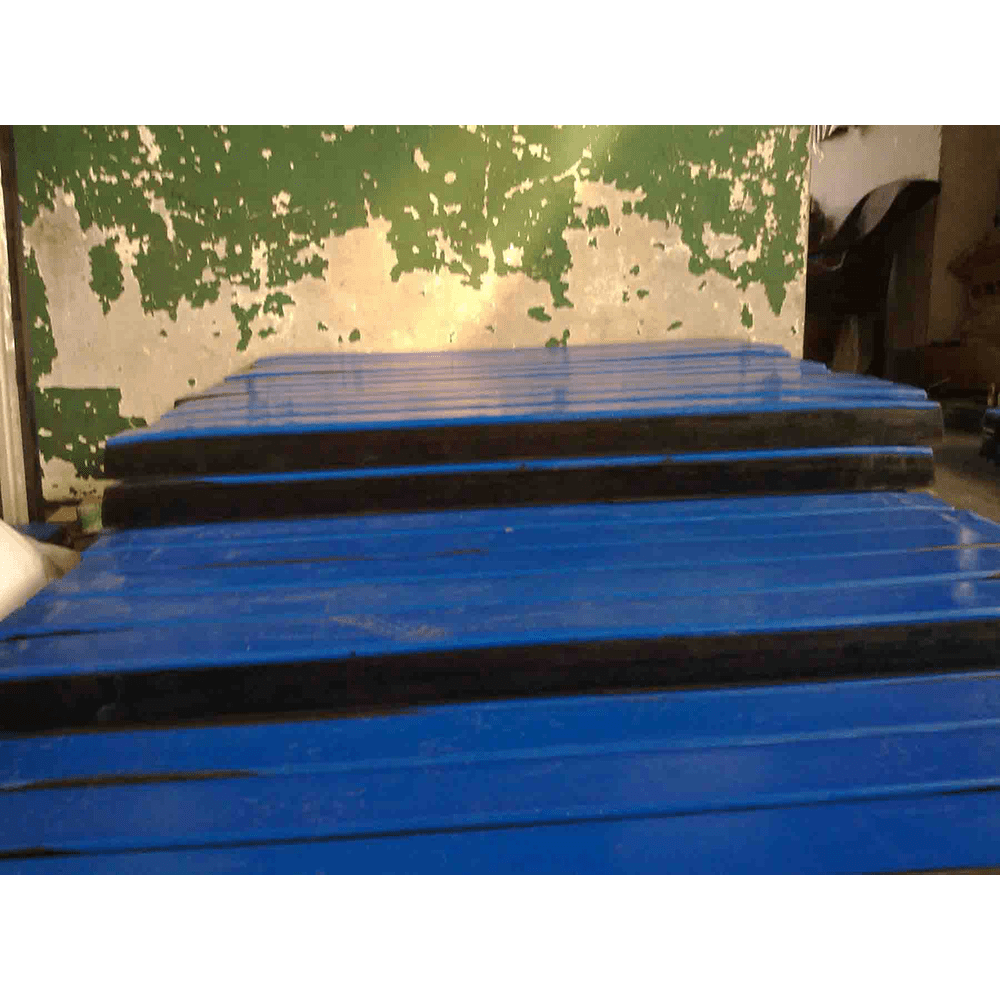

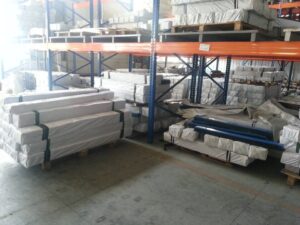

Embalaje de la Barra de Impacto UHMWPE

impact bar packing   impact bar bed packing

Solución Personalizada de Protección para Transportadores

Si no está seguro de qué especificación de barra de impacto es la más adecuada para su sistema, no dude en compartirnos los detalles de su aplicación.

Podemos recomendar la solución de barra de impacto más adecuada según el tipo de material, la altura de caída y las condiciones de trabajo.

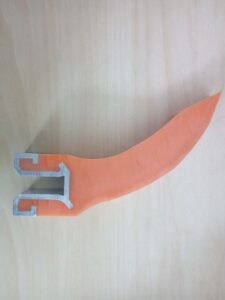

Opciones de Forma de Barra de Impacto para Diferentes Aplicaciones

conveyor bed     rubber impact bars

Mejore Hoy el Rendimiento de su Sistema Transportador

¿Busca una solución confiable para proteger su banda transportadora en los puntos de carga?

Envíenos las condiciones de trabajo, el tipo de material y la altura de caída. Le recomendaremos la solución de barra de impacto más adecuada y le proporcionaremos una cotización rápida.

Preguntas Frecuentes – Barra de Impacto

¿Qué es una barra de impacto?

La barra de impacto es un componente de soporte para transportadores instalado en zonas de carga y transferencia para reemplazar los rodillos de impacto tradicionales. Está diseñada para absorber la fuerza de impacto de materiales en caída mientras soporta la banda transportadora.

¿Para qué se utilizan las barras de impacto?

Las barras de impacto se utilizan en zonas de carga, puntos de transferencia y áreas donde los materiales caen con gran fuerza. Ayudan a proteger la banda transportadora contra daños por impacto y reducen el desgaste durante la transferencia de materiales.

¿Cuál es la estructura de una barra de impacto?

Una barra de impacto normalmente consta de tres capas: una superficie superior de UHMWPE para baja fricción, una capa de caucho de alta elasticidad para absorción de impactos y una estructura de acero o aluminio para soporte e instalación.

¿Cuáles son las ventajas de utilizar barras de impacto?

Las barras de impacto proporcionan alta absorción de impactos, reducen el desgaste de la banda, mejoran la estabilidad del transportador, minimizan derrames de material y prolongan la vida útil de la banda transportadora en comparación con rodillos de impacto tradicionales.

¿Qué industrias utilizan barras de impacto?

Las barras de impacto son ampliamente utilizadas en minería, plantas de cemento, puertos, sistemas de manejo de materiales a granel, procesamiento de granos y otras industrias donde los transportadores trabajan bajo condiciones de carga pesada.

¿Cuál es la diferencia entre una barra de impacto y un rodillo de impacto?

Las barras de impacto proporcionan soporte continuo a la banda sin espacios, mientras que los rodillos de impacto soportan la banda en puntos separados. Las barras de impacto ofrecen mejor absorción de energía, menor vibración de la banda y menores requisitos de mantenimiento.

¿Las barras de impacto están disponibles en diferentes tamaños?

Sí. Las barras de impacto están disponibles en longitudes estándar como 1200 mm, 1400 mm, 1524 mm, 1600 mm y 1800 mm.
