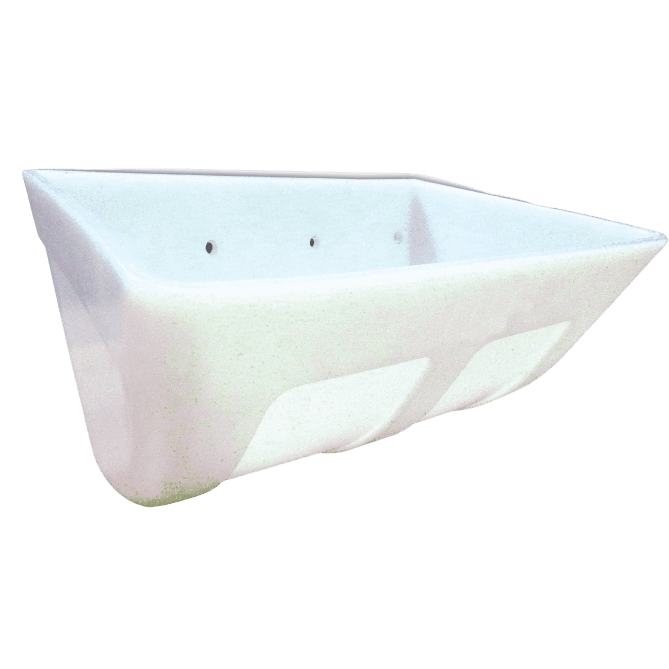

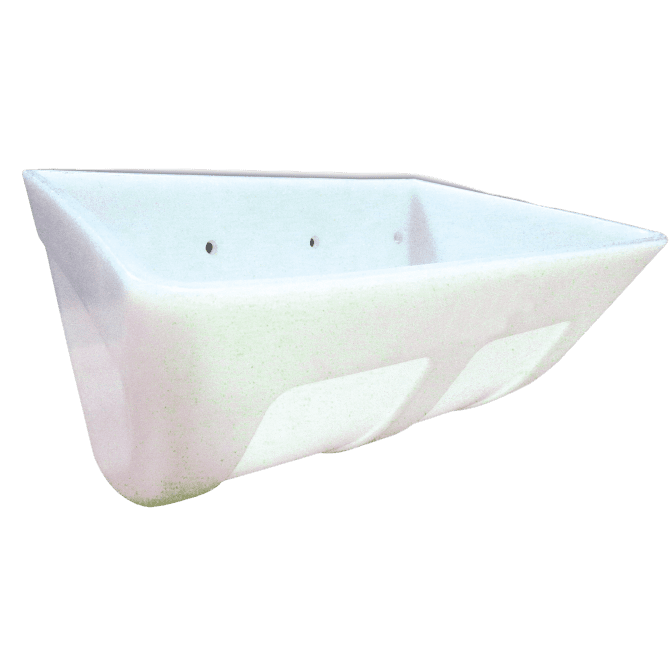

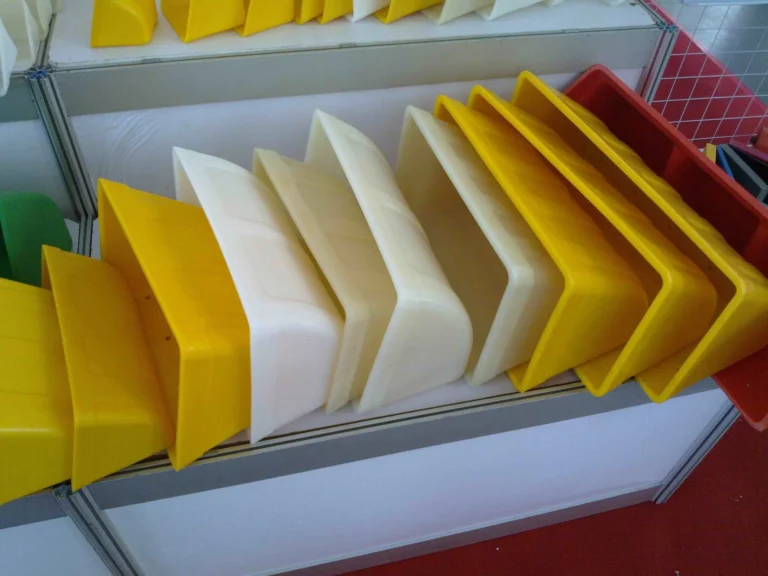

Descripción del cangilón elevador tipo DS

El cangilón elevador tipo DS es un cangilón de fondo profundo diseñado en sistema métrico, que ofrece mayor capacidad y una descarga por gravedad eficiente. Comparte el mismo principio de funcionamiento que el cangilón tipo D, pero se fabrica conforme a estándares métricos.

Este tipo de cangilón es especialmente adecuado para aplicaciones que requieren elevación fiable de materiales con partículas de mayor tamaño, garantizando una descarga estable.

Aplicaciones del cangilón elevador tipo DS

Los cangilones tipo DS se utilizan ampliamente en:

• Sistemas de manejo de grano
• Plantas de procesamiento de alimentos balanceados
• Transporte de materiales a granel en el sector agrícola
• Sistemas de transporte de semillas
• Aplicaciones industriales de manejo de materiales a granel

Se utilizan comúnmente en mercados donde predominan los sistemas métricos, como Europa, Asia y América Latina.

Características del producto

El cangilón elevador tipo DS está diseñado para el transporte eficiente de materiales a granel, especialmente aquellos con partículas de mayor tamaño. Su estructura de fondo profundo permite una mayor capacidad de llenado y una descarga eficiente por gravedad.

Características principales:

• Diseño de fondo profundo para mayor capacidad
• Adecuado para materiales de mayor tamaño de partícula
• Descarga por gravedad para una operación eficiente
• Sistema en dimensiones métricas para una mejor compatibilidad
• Rendimiento fiable en operaciones continuas

El cangilón tipo DS de plástico presenta un diseño de fondo profundo, mientras que el tipo DQ correspondiente es de fondo poco profundo. Ambos comparten dimensiones similares en A y B (por ejemplo, DS2314 y DQ2314), lo que permite una sustitución flexible y una buena compatibilidad con el sistema.

Los cangilones DS se recomiendan generalmente para materiales de mayor tamaño, ofreciendo mayor capacidad y una descarga eficiente por gravedad, mientras que los cangilones DQ proporcionan una descarga más controlada para materiales más ligeros.

Ambos tipos se utilizan ampliamente en sistemas industriales de transporte, y la selección final depende de las características del material y los requisitos del proceso.

Opciones de material

Materiales disponibles:

• HDPE – ligero, económico y adecuado para aplicaciones generales
• Nylon – mayor resistencia mecánica y al desgaste
• PU (poliuretano) – excelente resistencia al impacto y mayor vida útil

Los materiales pueden seleccionarse según las condiciones de trabajo, como abrasión, temperatura y requisitos de impacto.

Consejos de uso (Use Advice)

  • Adecuado para descarga por gravedad y descarga mixta.
  • Las dimensiones A, B y C indicadas en la tabla inferior corresponden al material HDPE. Debido a las diferencias en la contracción de materiales, las dimensiones de los cangilones de elevador en Nylon y PU aumentan aproximadamente un 2%.
  • Se recomienda utilizar los datos de capacidad (Z–Y) +10% como referencia para el diseño de ingeniería.



Dibujo técnico

ds deep bottom elevator bucket drawing

Especificaciones

Modelo Dimensión del Cangilón(mm) Orificios de montaje(mm) Capacidad(L)
Longitud
A		 Proy.
B		 Profundidad
C		 Desde arriba
D		 Agujero   Centros
E		 Nº de agujeros Diámetro del agujero Total   Nivel
(X-Y)		 Nivel utilizable
(Z-Y)+10%		 Nivel del agua
(Z-Y)
DS0705 78 55 71 20 40 2 7 0.16 0.07 0.06
DS0807 90 75 64 20 50 2 7 0.25 0.15 0.14
DS1009 104 90 82 24 50 2 7 0.4 0.29 0.26
DS1109 116 92 85 25 60 2 7 0.42 0.3 0.27
DS1307 130 75 80 25 60 2 7 0.4 0.24 0.22
DS1309 130 90 80 25 60 2 7 0.5 0.25 0.23
DS1311 134 115 94 35 60 2 7 0.75 0.56 0.51
DS1411 145 110 96 35 60 2 7 0.75 0.59 0.54
DS1508 152 84 78 18 76 2 7 0.47 0.35 0.32
DS1511 150 115 94 35 80 2 7 1.07 0.9 0.8
DS1612 165 124 110 40 90 2 7 1.1 0.81 0.74
DS1613 164 139 124 40 90 2 9 1.4 1.12 1.02
DS1812 188 125 115 40 120 2 9 1.2 0.73 0.66
DS1814 188 140 127 40 120 2 9 1.7 1.32 1.2
DS2010 202 102 98 20 120 2 7 1 0.83 0.75
DS2014 206 140 117 40 120 2 9 1.65 1.05 0.95
DS2312 235 125 118 40 120 2 9 1.7 1.32 1.2
DS2314 237 142 127 40 85 3 9 2.1 1.6 1.45
DS2316 236 164 148 45 85 3 9 2.88 1.85 1.68
DS2511 250 114 115 25 125 2 7 1.5 0.99 0.9
DS2616 268 162 145 45 90 3 9 3.15 2.3 2.09
DS2812 280 126 116 40 100 3 9 2 1.63 1.48
DS2814 285 140 127 40 100 3 9 3 2.2 2
DS2816 282 168 149 45 100 3 9 3.6 2.75 2.5
DS2823 289 230 190 55 100 3 9 6.7 4.85 4.41
DS2916 297 170 155 45 110 3 9 4 2.77 2.52
DS2919 295 197 178 50 75 4 9 5.8 4.72 4.29
DS3114 312 147 146 45 80 4 9 3.26 2.3 2.09
DS3116 313 168 154 45 85 4 9 4.4 3.09 2.81
DS3118 312 190 170 45 85 4 9 4.8 3.47 3.15
DS3121 316 218 195 55 85 4 9 7.6 6.2 5.56
DS3518 358 190 174 50 95 4 9 5.8 4.5 4.1
DS3621 365 220 200 55 95 4 9 8.5 7.1 6.45
DS4118 419 190 178 50 85 5 9 8.4 5.64 5.13
DS4121 418 222 200 55 85 5 9 10.4 8.77 7.97
DS4621 460 220 200 55 95 5 9 12 9.8 8.9
DS4822 480 223 210 68 76 6 11 13 9.24 8.4
DS5121 519 228 203 55 90 6 11 13.11 11.66 10.6

¿No está seguro de qué cangilón es adecuado para su sistema?

Indíquenos su aplicación o las dimensiones requeridas y le recomendaremos el modelo adecuado en un plazo de 24 horas.

Comparación con cangilones tipo DQ

  • Tipo DQ – fondo poco profundo, descarga centrífuga, adecuado para sistemas de alta velocidad y materiales ligeros.
  • Tipo DS – fondo profundo, descarga por gravedad, adecuado para sistemas de menor velocidad y materiales de mayor tamaño de partícula.

Ambos tipos comparten dimensiones similares (por ejemplo, DQ2314 y DS2314), lo que permite una sustitución flexible según los requisitos de la aplicación.

Cangilones tipo DS vs otros tipos de cangilones de elevador

En comparación con otros tipos de cangilones, ofrecemos una gama completa de cangilones para elevadores para diferentes capacidades y estándares de sistema. Disponemos tanto de modelos en pulgadas como en sistema métrico para adaptarse a distintas configuraciones:

  • Tipo D – cangilón de fondo profundo en pulgadas, recomendado para transporte de alta capacidad y aplicaciones de servicio pesado.
  • Tipo S – cangilón de fondo poco profundo en pulgadas, adecuado para materiales a granel ligeros y transporte estable y suave.
  • Tipo DS – cangilón de fondo profundo en sistema métrico, ideal para transporte de alta capacidad en instalaciones métricas.
  • Tipo M – cangilón de capacidad media en sistema métrico, ideal para aplicaciones que requieren un equilibrio entre capacidad y control de descarga.
  • Tipo DQ – cangilón de fondo poco profundo en sistema métrico, adecuado para menor capacidad y aplicaciones con descarga más controlada.

Esta gama permite a los clientes seleccionar el tipo de cangilón más adecuado en función de la capacidad, las características del material y los estándares del sistema.

También te puede interesar

Cangilones de fondo profundo de acero vs plástico (Comparación tipo DS y tipo D)

Modelo Dimensiones del cangilón (mm) Orificios de montaje (mm) Capacidad (L)
Longitud (A) Proyección (B) Profundidad (C) Desde arriba (D) Distancia entre centros (E) Nº de orificios Diámetro del orificio Capacidad total (X–Y) (L) Capacidad útil (Z–Y)+10% (L) Capacidad de agua (Z–Y) (L)
DS0705 78 55 71 20 40 2 7 0.16 0.07 0.06
DS0807 90 75 64 20 50 2 7 0.25 0.15 0.14
DS1009 104 90 82 24 50 2 7 0.4 0.29 0.26
DS1109 116 92 85 25 60 2 7 0.42 0.3 0.27
DS1307 130 75 80 25 60 2 7 0.4 0.24 0.22
DS1309 130 90 80 25 60 2 7 0.5 0.25 0.23
DS1311 134 115 94 35 60 2 7 0.75 0.56 0.51
DS1411 145 110 96 35 60 2 7 0.75 0.59 0.54
DS1508 152 84 78 18 76 2 7 0.47 0.35 0.32
DS1511 150 115 94 35 80 2 7 1.07 0.9 0.8
DS1612 165 124 110 40 90 2 7 1.1 0.81 0.74
DS1613 164 139 124 40 90 2 9 1.4 1.12 1.02
DS1812 188 125 115 40 120 2 9 1.2 0.73 0.66
DS1814 188 140 127 40 120 2 9 1.7 1.32 1.2
DS2010 202 102 98 20 120 2 7 1 0.83 0.75
DS2014 206 140 117 40 120 2 9 1.65 1.05 0.95
DS2312 235 125 118 40 120 2 9 1.7 1.32 1.2
DS2314 237 142 127 40 85 3 9 2.1 1.6 1.45
DS2316 236 164 148 45 85 3 9 2.88 1.85 1.68
DS2511 250 114 115 25 125 2 7 1.5 0.99 0.9
DS2616 268 162 145 45 90 3 9 3.15 2.3 2.09
DS2812 280 126 116 40 100 3 9 2 1.63 1.48
DS2814 285 140 127 40 100 3 9 3 2.2 2
DS2816 282 168 149 45 100 3 9 3.6 2.75 2.5
DS2823 289 230 190 55 100 3 9 6.7 4.85 4.41
DS2916 297 170 155 45 110 3 9 4 2.77 2.52
DS2919 295 197 178 50 75 4 9 5.8 4.72 4.29
DS3114 312 147 146 45 80 4 9 3.26 2.3 2.09
DS3116 313 168 154 45 85 4 9 4.4 3.09 2.81
DS3118 312 190 170 45 85 4 9 4.8 3.47 3.15
DS3121 316 218 195 55 85 4 9 7.6 6.2 5.56
DS3518 358 190 174 50 95 4 9 5.8 4.5 4.1
DS3621 365 220 200 55 95 4 9 8.5 7.1 6.45
DS4118 419 190 178 50 85 5 9 8.4 5.64 5.13
DS4121 418 222 200 55 85 5 9 10.4 8.77 7.97
DS4621 460 220 200 55 95 5 9 12 9.8 8.9
DS4822 480 223 210 68 76 6 11 13 9.24 8.4
DS5121 519 228 203 55 90 6 11 13.11 11.66 10.6

Nuestras ventajas de suministro

  • Producción estable para pedidos a gran escala en modelos estándar
  • Control de calidad constante para aplicaciones de manejo de granos, piensos y materiales a granel
  • Amplia experiencia en sistemas de transporte en diversos entornos industriales a nivel mundial
  • Suministro integral: cangilones de elevador, tornillos (bolts) y componentes relacionados para transportadores

Disponibilidad de tamaños estándar. Respuesta rápida a consultas.

Preguntas Frecuentes – Cangilón Elevador Tipo DS

¿Qué es un cangilón elevador tipo DS?

El cangilón elevador tipo DS es un cangilón especialmente diseñado para el transporte vertical de materiales a granel. Combina características de perfiles profundos y poco profundos, proporcionando una eficiente captación del material y una descarga suave en sistemas de elevadores de cangilones.

¿Qué materiales están disponibles para los cangilones elevadores tipo DS?

Los cangilones elevadores tipo DS se fabrican comúnmente en materiales HDPE, nylon y PU. El HDPE ofrece ligereza, el nylon proporciona mayor resistencia y resistencia al desgaste, mientras que el PU ofrece excelente resistencia al impacto y una larga vida útil.

¿Qué industrias utilizan cangilones elevadores tipo DS?

Los cangilones elevadores tipo DS son ampliamente utilizados en manejo de granos, fábricas de alimentos balanceados, procesamiento de semillas, plantas de fertilizantes, sistemas de almacenamiento agrícola y aplicaciones de transporte de materiales a granel.

¿Cuál es la diferencia entre los cangilones elevadores tipo DS y tipo D?

Los cangilones tipo DS están diseñados para proporcionar un equilibrio entre llenado y descarga del material, mientras que los cangilones tipo D generalmente tienen un perfil más profundo para aplicaciones de descarga centrífuga de mayor capacidad.

¿Los cangilones elevadores tipo DS son adecuados para materiales agrícolas?

Sí. Los cangilones elevadores tipo DS se utilizan comúnmente para transportar granos, maíz, trigo, soja, alimentos balanceados y otros materiales agrícolas a granel.

¿Cómo elegir el tamaño correcto de un cangilón elevador tipo DS?

El tamaño adecuado depende del ancho de la banda elevadora, el diámetro de la polea, la densidad del material, la capacidad de transporte y el espaciado entre cangilones. Las dimensiones A, B y C se utilizan comúnmente para seleccionar el modelo correcto.

¿Los cangilones elevadores tipo DS son adecuados para sistemas de descarga por gravedad?

Sí. Los cangilones elevadores tipo DS pueden utilizarse en sistemas de descarga por gravedad y descarga mixta, dependiendo de las características del material transportado y de la configuración del elevador.

¿No está seguro de qué tipo de cangilón es el adecuado para su sistema?

Envíenos sus requisitos y le ayudaremos a seleccionar la solución más adecuada.
