| Material | HDPE, Nylon, PU |
|---|

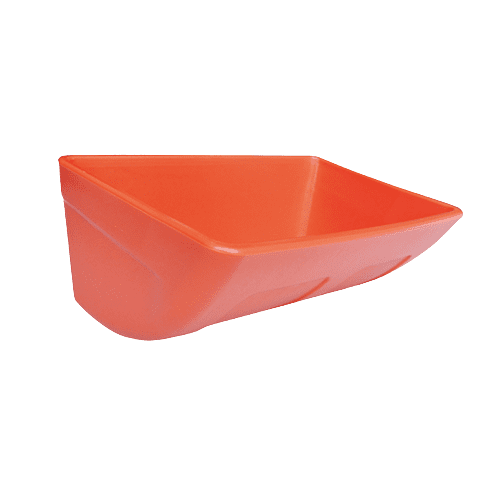

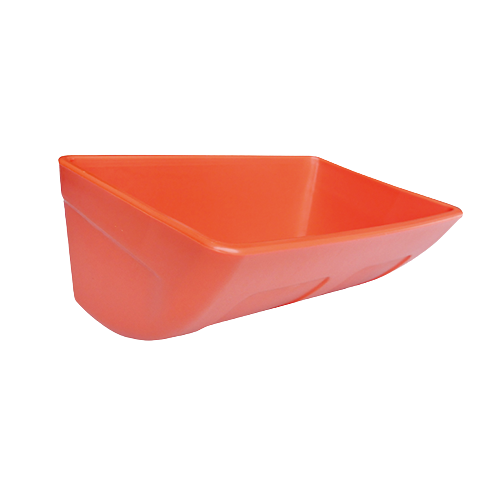

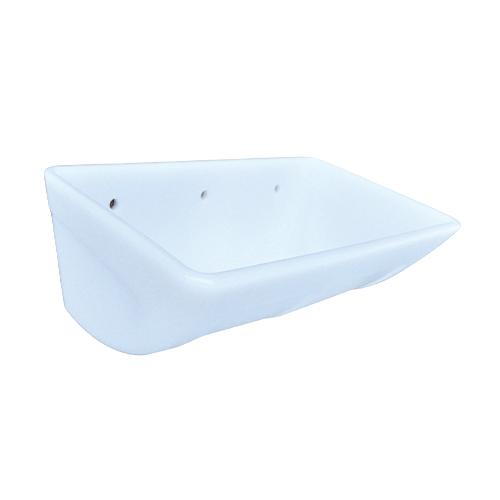

El cangilón elevador tipo M es un cangilón de profundidad media, situado entre los modelos DS (fondo profundo) y DQ (fondo poco profundo). Está diseñado para ofrecer un rendimiento de transporte flexible bajo diferentes condiciones de operación, especialmente en sistemas con velocidades variables del elevador.
Desde el punto de vista estructural, el cangilón tipo M representa un diseño intermedio basado en la dimensión C, logrando un equilibrio entre capacidad de carga y comportamiento de descarga.
Los elevadores de cangilones operan a diferentes velocidades lineales según el diseño del sistema. Los cangilones tipo DS funcionan principalmente con descarga por gravedad, lo que requiere velocidades relativamente bajas. Por el contrario, los cangilones tipo DQ utilizan descarga centrífuga, que requiere velocidades más altas para generar la fuerza centrífuga necesaria.
El cangilón tipo M está diseñado para cubrir este rango intermedio, permitiendo un funcionamiento eficiente tanto en sistemas de baja como de alta velocidad.
El cangilón tipo M combina las ventajas de los diseños de fondo profundo y fondo poco profundo, convirtiéndose en una opción versátil para diversas condiciones de transporte.
Los materiales disponibles incluyen:
Se pueden seleccionar diferentes materiales según las condiciones de trabajo, como abrasión, temperatura y requisitos de impacto.
Los cangilones elevadores tipo M son adecuados para:

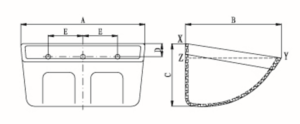

| Modelo | Dimensión del Cangilón(mm) | Orificios de montaje(mm) | Capacidad(L) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Longitud A |
Proy. B |
Profundidad C |
Desde arriba D |
Distancia entre centros (E) | Nº de orificios | Diámetro del orificio | Capacidad total (X–Y) | Capacidad útil (Z–Y)+10% | Capacidad de agua (Z–Y) | |
| M1009 | 105 | 96 | 60 | 20 | 50 | 2 | 7 | 0.36 | 0.28 | 0.25 |
| M1312 | 138 | 125 | 85 | 25 | 70 | 2 | 7 | 0.80 | 0.55 | 0.50 |
| M1814 | 189 | 153 | 113 | 30 | 100 | 2 | 9 | 1.80 | 1.54 | 1.40 |
| M2014 | 208 | 155 | 110 | 30 | 100 | 2 | 9 | 1.95 | 1.78 | 1.62 |
| M2316 | 248 | 173 | 127 | 35 | 120 | 2 | 9 | 3.00 | 1.53 | 2.30 |
| M2816 | 286 | 173 | 127 | 35 | 80 | 3 | 9 | 3.50 | 2.97 | 2.70 |
| M3017 | 297 | 179 | 118 | 35 | 90 | 3 | 9 | 3.80 | 3.40 | 3.10 |
| M3021 | 315 | 230 | 170 | 45 | 100 | 3 | 11 | 6.50 | 5.50 | 5.00 |
| M3317 | 325 | 175 | 115 | 35 | 80 | 4 | 9 | 3.90 | 3.69 | 3.35 |
| M3321 | 340 | 220 | 170 | 45 | 120 | 3 | 11 | 7.10 | 5.94 | 5.40 |
| M3721 | 384 | 230 | 170 | 45 | 90 | 4 | 11 | 8.10 | 6.82 | 6.20 |
| M4521 | 458 | 230 | 170 | 45 | 90 | 5 | 11 | 9.80 | 8.25 | 7.50 |
| M5121 | 519 | 230 | 170 | 45 | 100 | 5 | 11 | 10.76 | 9.46 | 8.60 |
La distancia y el diámetro de los orificios de montaje pueden personalizarse.
¿No está seguro de qué cangilón es adecuado para su sistema?
Indíquenos su aplicación o las dimensiones requeridas y le recomendaremos el modelo adecuado en un plazo de 24 horas.
En comparación con los cangilones de fondo profundo, los cangilones elevadores tipo M pueden operar en un rango más amplio de velocidades lineales, ofreciendo mayor flexibilidad en el diseño del sistema. Esto contribuye a mejorar la eficiencia general de producción y la capacidad de transporte en aplicaciones adecuadas.
El rendimiento de un elevador de cangilones depende de múltiples factores, entre ellos:
Diferentes configuraciones del sistema pueden requerir distintos tipos de cangilones, por lo que la selección debe basarse en una evaluación integral.
En comparación con otros tipos de cangilones, ofrecemos una gama completa de cangilones para elevadores para diferentes capacidades y estándares de sistema. Disponemos tanto de modelos en pulgadas como en sistema métrico para adaptarse a diversas aplicaciones:
