El funcionamiento del transportador de cadena rascadora depende de la cadena, las paletas rascadoras, el piñón y los rodillos de soporte de nylon.

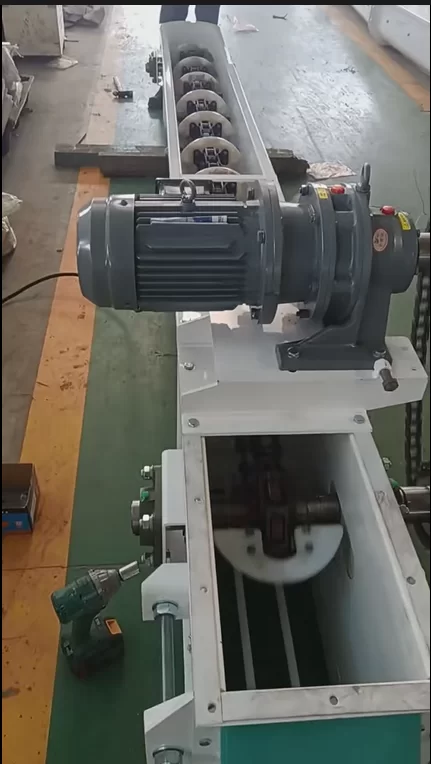

El sistema debe mantenerse correctamente tensado para evitar deslizamientos o interrupciones en el flujo del material. Además, la unidad motriz debe funcionar correctamente para proporcionar la potencia necesaria para el movimiento del transportador.
Componentes del Transportador de Cadena Rascadora

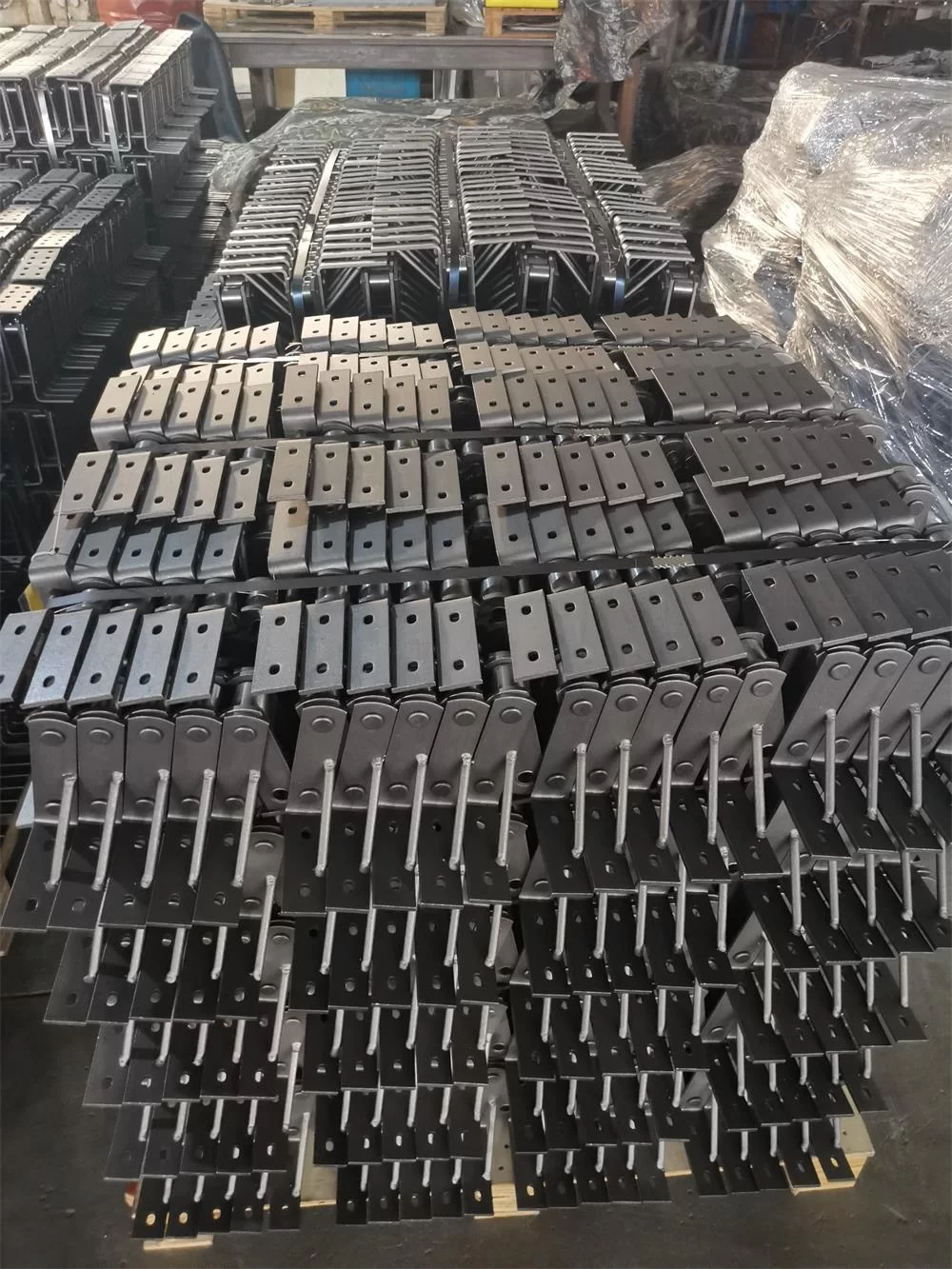

Cadena del Transportador
La cadena es el principal elemento de tracción del transportador. Está formada por eslabones conectados que crean un circuito continuo para mover las paletas y transportar el material.
Para transportadores rascadores horizontales, se utiliza comúnmente la cadena rascadora GLF 81X junto con paletas planas. Para transportadores tipo U o sistemas curvos, la cadena rascadora GLR suele combinarse con paletas curvas tipo BR.
Barra de Arrastre
Las barras de arrastre están unidas a la cadena y proporcionan soporte a las paletas encargadas de mover el material. Su diseño puede variar según el ancho del transportador, la carga de trabajo y la forma de la caja.

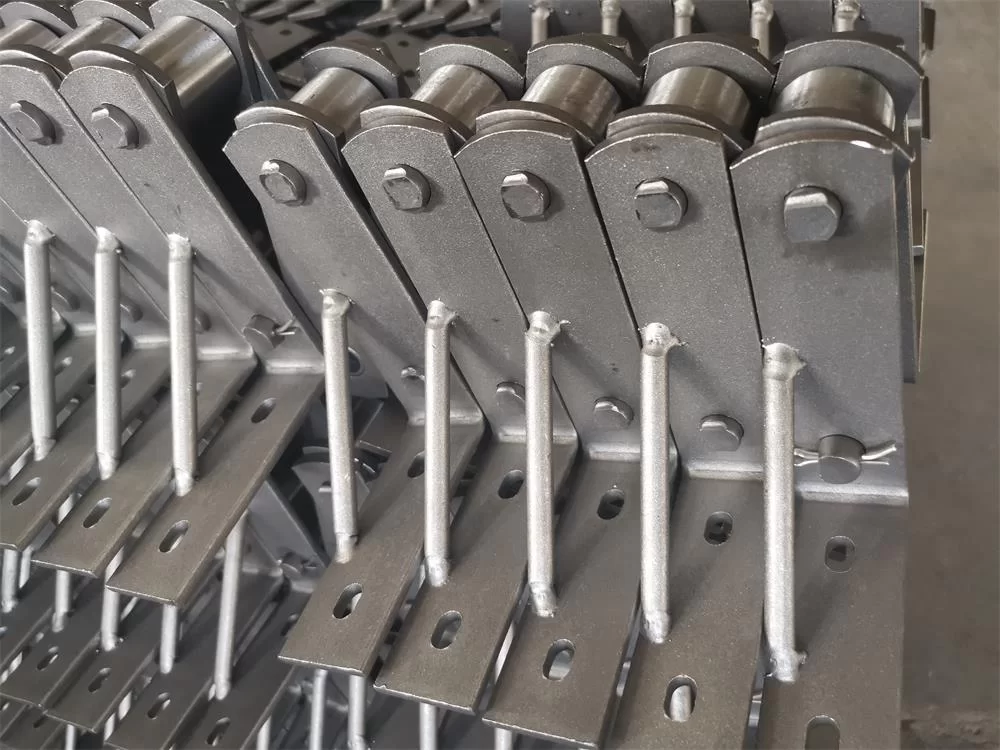

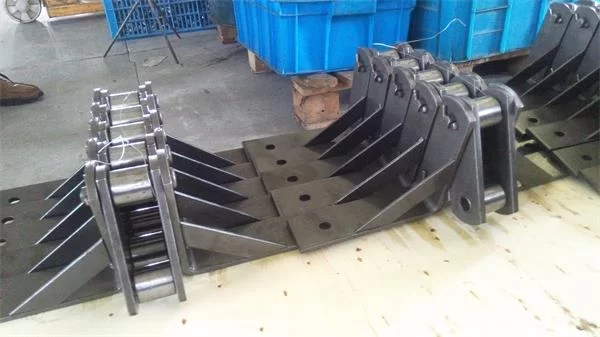

Para barras de arrastre grandes o largas, utilizamos soportes especiales. Anteriormente empleábamos soportes de placa plana, pero posteriormente cambiamos al diseño con barra redonda. Puede conocer las razones y ventajas de esta modificación en nuestro artículo sobre por qué cambiamos el soporte de la barra rascadora.

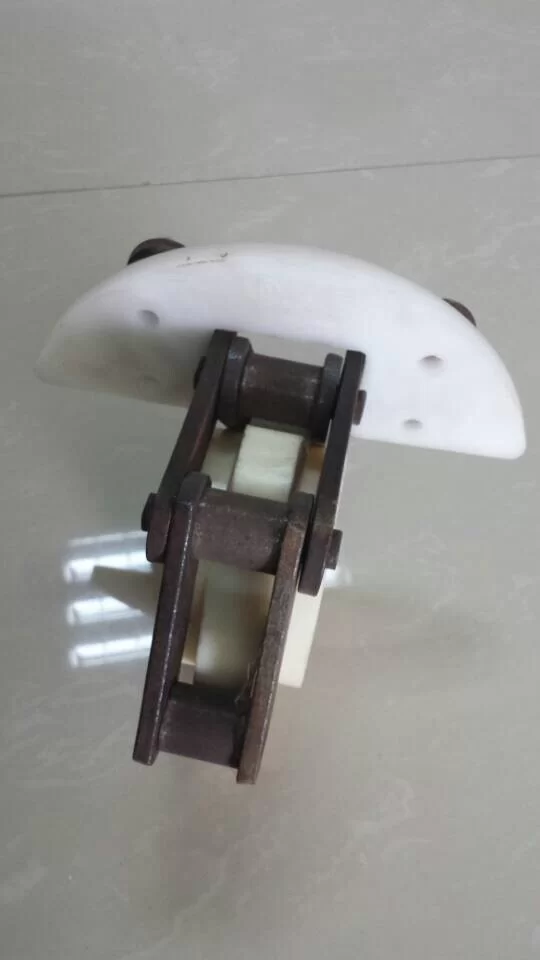

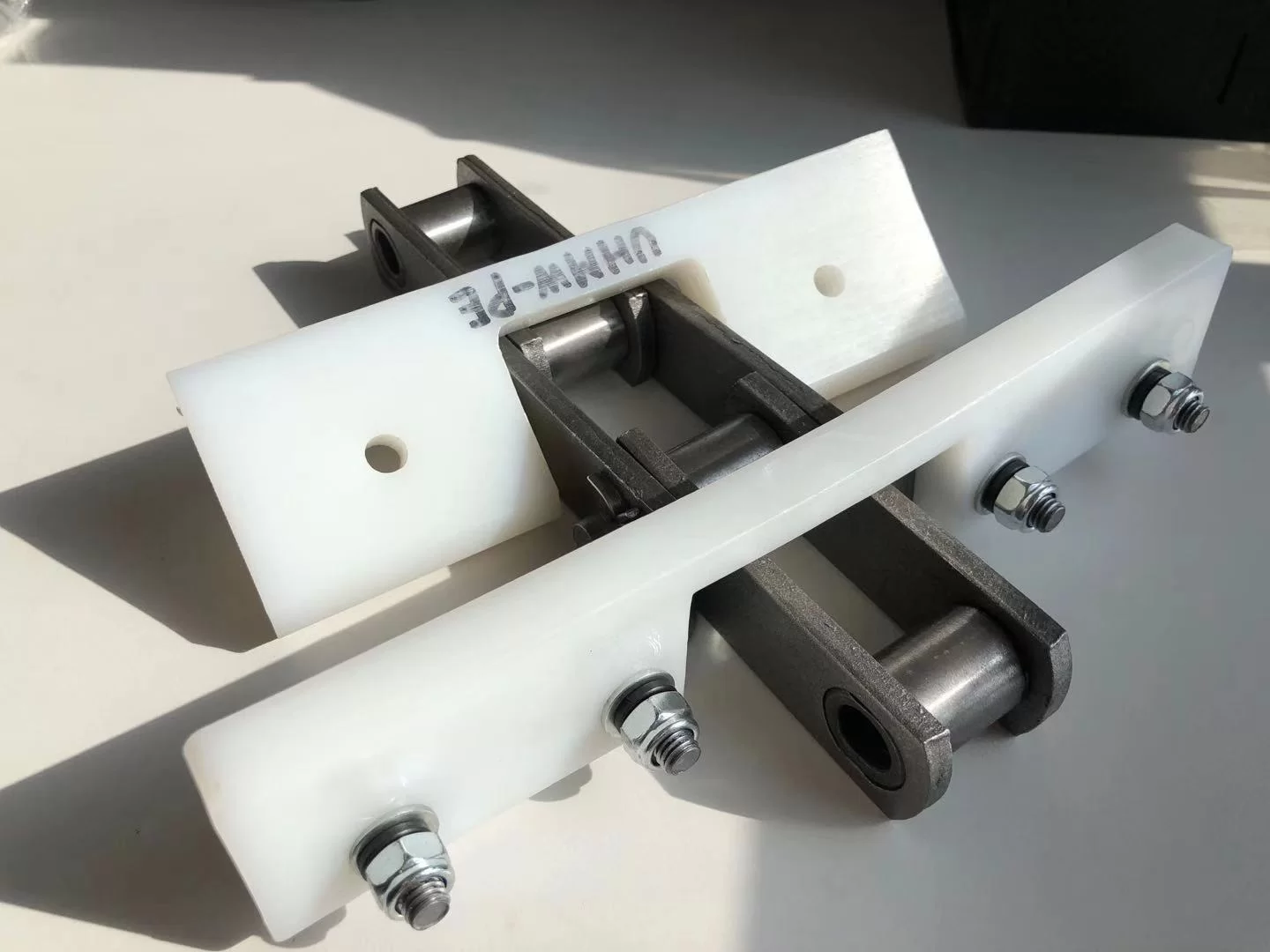

Paletas de Cadena
Las paletas rascadoras se fijan a las barras de arrastre y son responsables de empujar el material dentro del transportador. Su forma debe seleccionarse según la estructura de la caja, el tipo de cadena y la dirección de transporte.

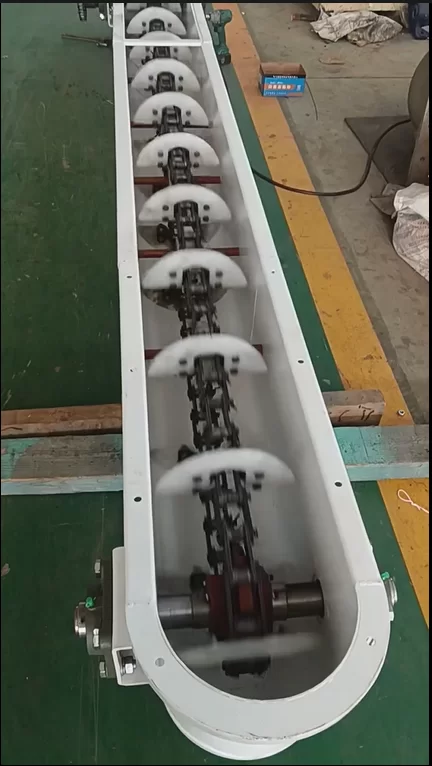

La paleta curva BR se utiliza normalmente en transportadores tipo U junto con cadenas GLR. La paleta plana BF se utiliza comúnmente en transportadores horizontales con cadenas GLF o 81X.
Como ejemplo de aplicación, suministramos 20.000 paletas plásticas BF a un cliente de Colombia. El pedido combinó paletas de HDPE con medidas estándar y paletas de UHMWPE personalizadas para diferentes requisitos de desgaste, tamaño y montaje.
Los materiales habituales son HDPE y UHMWPE, que ofrecen buena resistencia al desgaste, bajo coeficiente de fricción y menor ruido durante el funcionamiento.

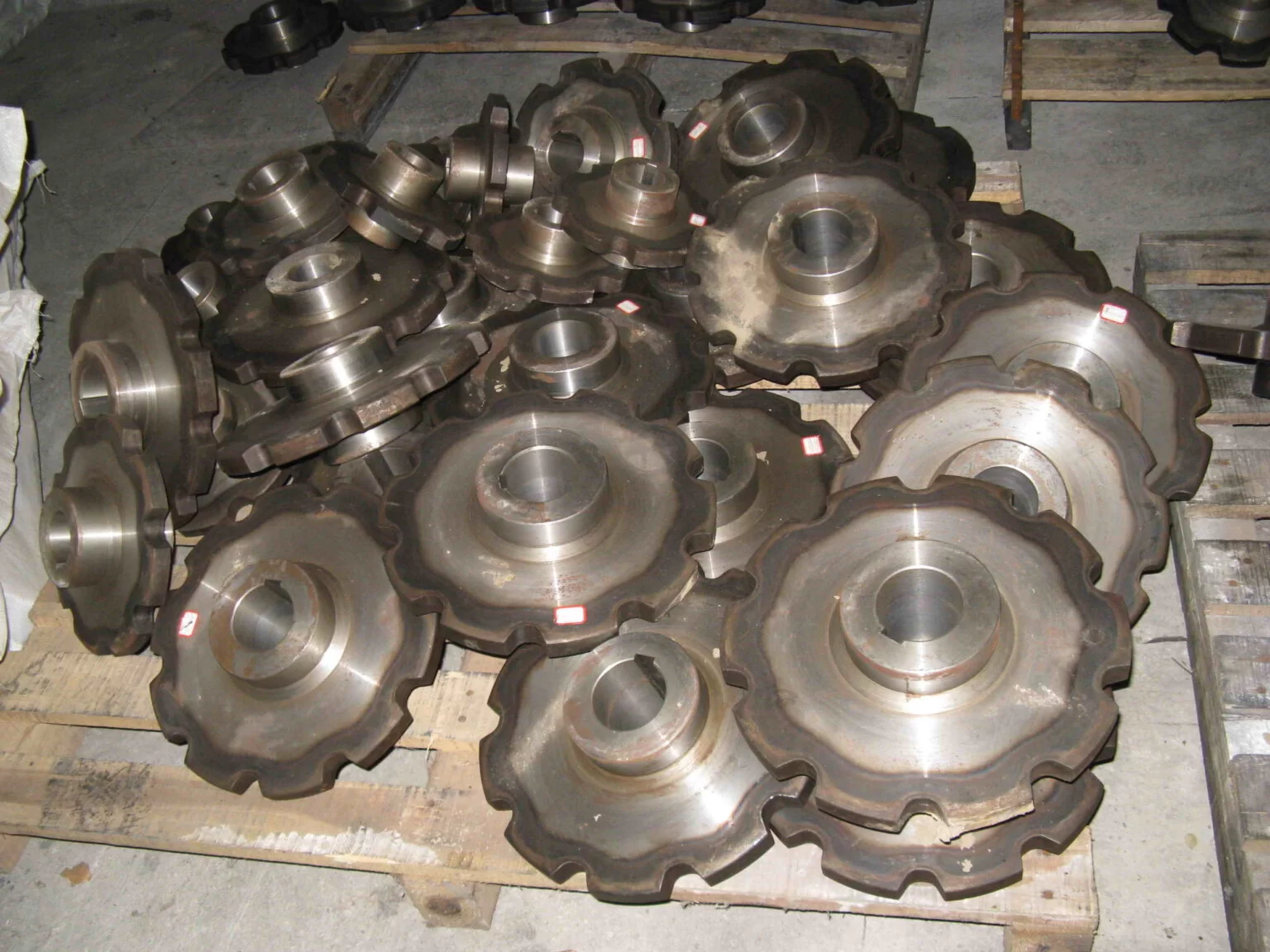

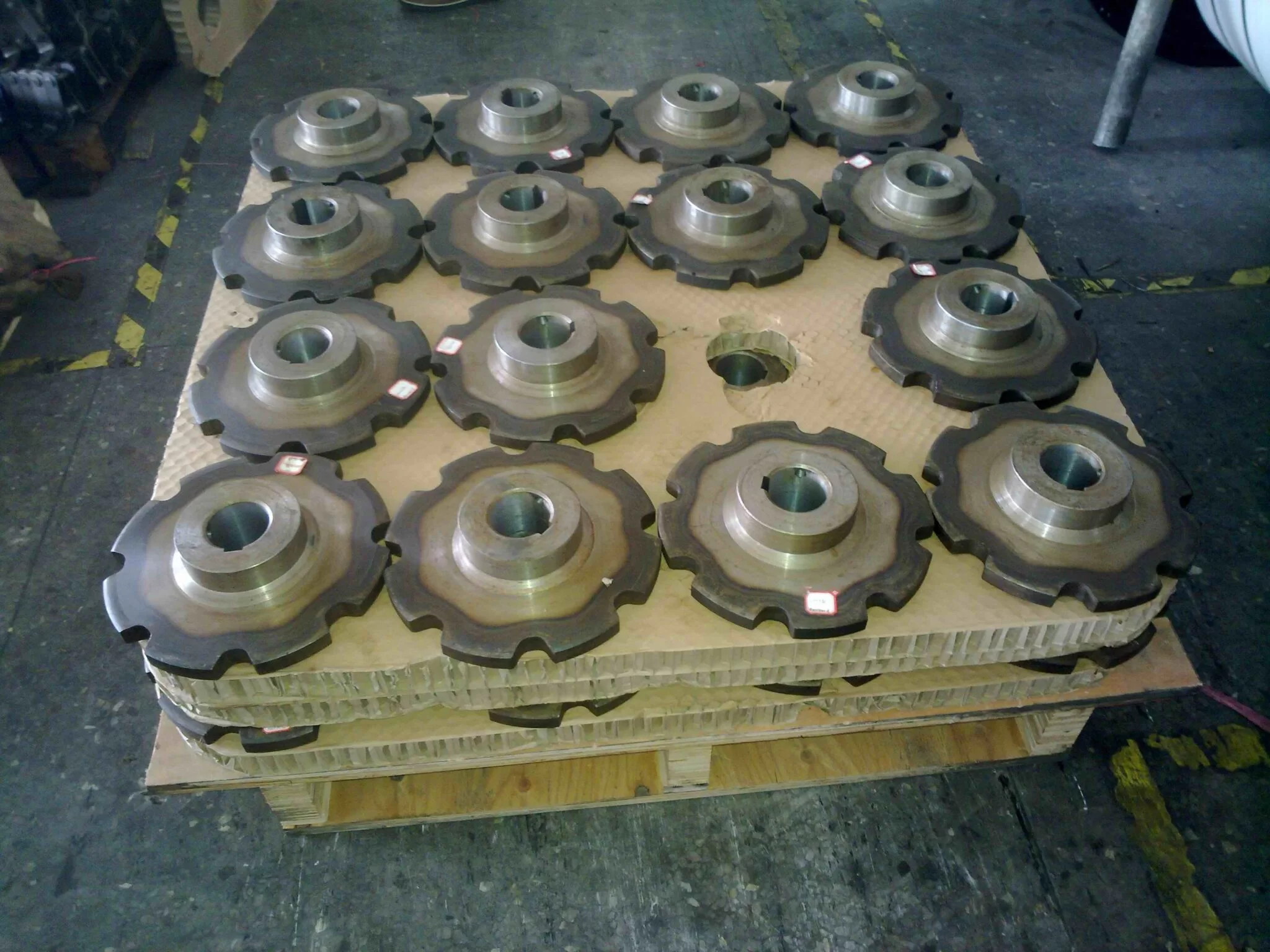

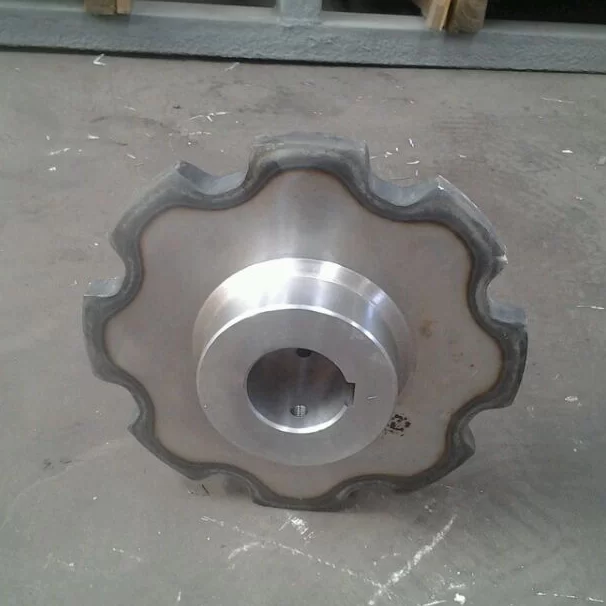

Piñón de Cadena
El piñón transmite la fuerza de accionamiento a la cadena y debe coincidir correctamente con el paso, la estructura y el perfil de la cadena. También deben confirmarse el número de dientes, el diámetro del eje, el chavetero y el tipo de cubo.
Podemos fabricar piñones para cadenas transportadoras según los planos o parámetros técnicos del cliente, incluyendo diseños de una pieza y piñones partidos para facilitar el mantenimiento.

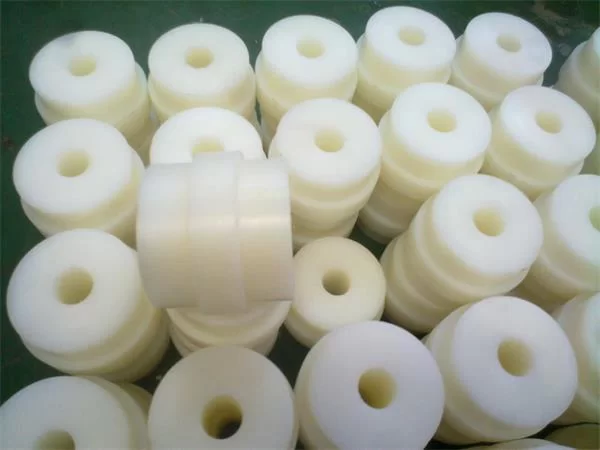

Rodillo de Nylon

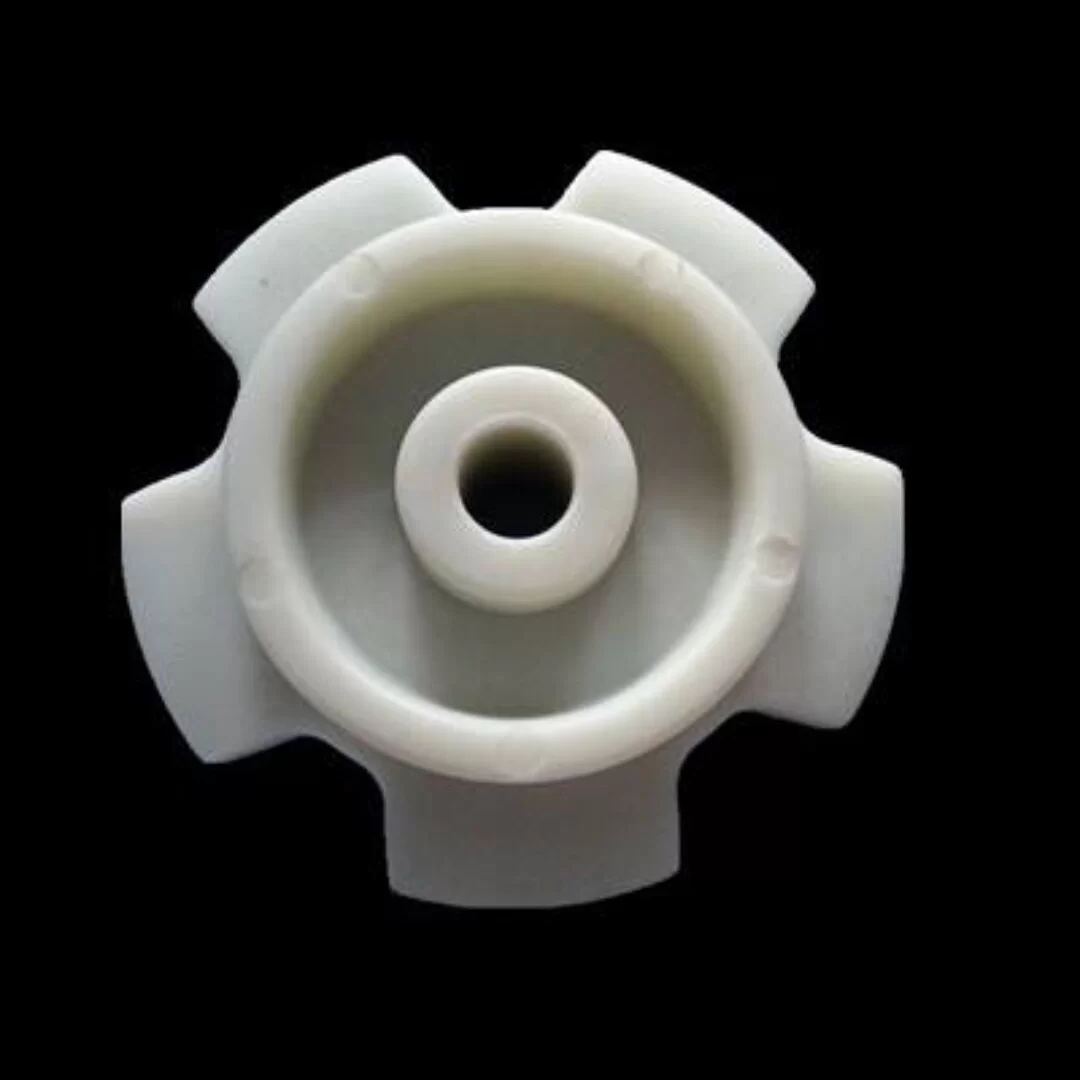

En transportadores largos, el peso de la cadena puede hacer que descienda ligeramente entre los puntos de soporte. Los rodillos y las ruedas dentadas de nailon ayudan a guiar y soportar la cadena, reduciendo la fricción, el ruido y el contacto directo entre piezas metálicas.
Al seleccionar estas piezas, deben confirmarse el diámetro exterior, el agujero interior, el ancho, el perfil y la posición de instalación.
Solución Completa para Transportadores de Cadena
Para garantizar un funcionamiento estable, la cadena, las paletas, los piñones y las piezas de soporte deben seleccionarse como un sistema compatible. Puede consultar nuestra solución de componentes para transportadores de cadena o comparar modelos disponibles en la categoría de productos para transportadores de cadena.
Como ejemplo, nuestro proyecto de cadena GLF, paletas UHMWPE y piñones para Ecuador muestra cómo se combinan los tres componentes principales dentro de un mismo sistema. Para mantenimiento y diagnóstico, consulte también nuestra guía sobre problemas comunes en transportadores de cadena y piezas de repuesto o explore otros proyectos de componentes para transportadores de cadena.
