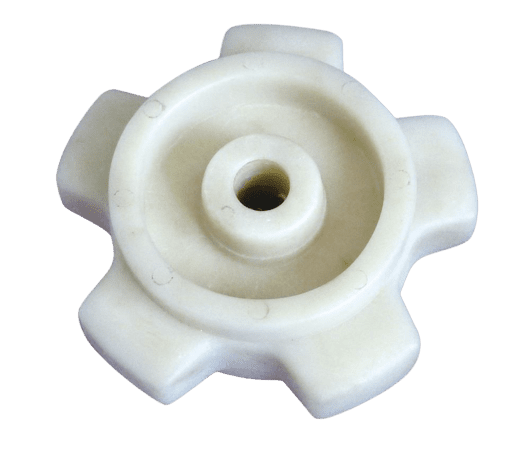

Rueda Dentada de Nailon

La rueda dentada de nailon tiene dientes y sin dientes.
Tiene un muy buen rendimiento anti-abrasión, anti-shock y anti-impacto.
Se utiliza para guiar la función de apoyo a la subida de la cadena.
Hecho en China con buen precio y alta calidad.

Additional information

Material	Nylon

Detalles de Rueda Dentada de Nailon

Descripción del producto

La rueda dentada de nylon se utiliza en sistemas de transportadores de cadena para guiar y soportar el movimiento de las cadenas.

Desempeña un papel importante en la reducción de la fricción, la estabilización del movimiento de la cadena y la garantía de un transporte suave, especialmente en sistemas de transporte de larga distancia.

👉 Cadena relacionada:

Cadena rascadora GLF y 81X para transportadores horizontales
Cadena rascadora GLR para transportadores tipo U

👉 Piñón relacionado:
Piñón para cadena de rodillos de transportador

Material y estructura

Esta rueda dentada de nylon está fabricada con material de nylon reforzado, que proporciona mayor rigidez y resistencia en comparación con el nylon estándar.

La estructura puede ser:

Con dientes (tipo engranaje)
Sin dientes (tipo rueda guía)

Ambos tipos están diseñados para diferentes funciones dentro de los sistemas de transporte.

Dibujo técnico con imágenes

Especificación de rueda dentada de nailon (tipo dentado)

Modelo	A(mm)	B(mm)	δ(mm)	H (mm)	Tono(mm)	Número de marcha
TG38.1×7	φ18	φ87.8	12.5	25	38.1	7
TG38.1×8	φ26	φ99.3	20	50	38.1	8
TG63.5×5	φ20	φ108	17	45	63.5	5
TG66.5×4	φ20	φ94.05	25	57	66.5	4
TG66.5×5	φ20-25	φ100	25	57	66.5	5
TG66.5×6	φ26	φ125	25	57	66.5	6
TG68x4	φ20	φ96.17	25	45	68	4
TG68x5	φ25	φ115.6	24	47	68	5
TG76.2×5	φ25	φ129.6	22.5	50	76.2	5
TG100x5	φ25	φ170.0	34.2	70	100	5
TG100x5B	φ25	φ170.0	24.5	59	100	5

Las especificaciones comunes de la rueda dentada de nylon para cadena son:

TG66.5X5 (utilizada para cadenas con paso de 66,5 mm)
TG100X5 (utilizada para cadenas con paso de 100 mm)

Especificaciones de la rueda guía de nylon (tipo sin dientes)

Rueda	D	D1	d	B	b
φ75xφ20×70	75	65	20	70	25
φ90xφ40.8×80	90	80	40.8	80	32
φ110xφ40.5×79	110	94	40.5	90	36

El tipo dentado se utiliza principalmente para accionar o engranar la cadena, mientras que el tipo sin dientes se emplea para guiar y soportar la cadena.

Aplicaciones

Ampliamente utilizado en:

Sistemas de transportadores rascadores
Sistemas de transportadores de cadena
Equipos para transporte de granos y alimentos balanceados
Sistemas de manejo de materiales a granel

Rueda dentada de nylon en el transportador de cadena

Ventajas de rendimiento

Nuestra rueda dentada de nylon ofrece:

Excelente resistencia a la abrasión
Alta capacidad de absorción de impactos y choques
Guiado suave de la cadena
Menor nivel de ruido en comparación con componentes metálicos
Diseño liviano para facilitar la instalación

Estas características ayudan a mejorar la eficiencia del sistema y prolongar la vida útil.

Función en el sistema de transporte

La rueda dentada de nylon se utiliza principalmente para:

Guiar la cadena durante el funcionamiento
Soportar la cadena en la parte superior de recorrido
Reducir la fricción y el desgaste
Garantizar un movimiento suave de la cadena

Es especialmente adecuada para sistemas de transporte de larga distancia donde la estabilidad de la cadena es fundamental.

Personalización

Podemos proporcionar ruedas dentadas de nylon personalizadas según sus requerimientos:

Tamaño y dimensiones
Diámetro del orificio
Con o sin dientes
Requisitos especiales de material

👉 ¿No está seguro de qué tipo de rueda dentada de nylon es adecuada para su sistema?

Envíenos su plano o condiciones de trabajo, y le recomendaremos la opción más adecuada.
