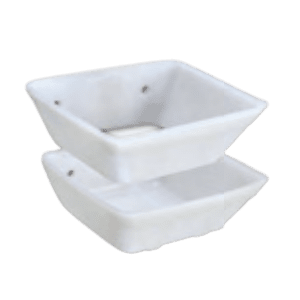

Descripción general del cangilón elevador tipo DW sin fondo

El cangilón elevador tipo DW sin fondo está diseñado para el transporte de alta capacidad en aplicaciones agrícolas. Utiliza una combinación de múltiples cangilones sin fondo junto con un cangilón base, lo que permite aumentar significativamente la capacidad del sistema.

Concepto de diseño

A diferencia de los cangilones convencionales con fondo cerrado, los cangilones tipo DW adoptan una estructura sin fondo. Varios cangilones sin fondo se instalan muy próximos entre sí, con un cangilón inferior ubicado en la base para soportar el flujo de material.

Esta configuración permite una separación extremadamente reducida entre cangilones, maximizando el número de unidades en operación.

Ventajas de rendimiento

Al reducir al mínimo la distancia de instalación entre cangilones, los sistemas tipo DW pueden aumentar considerablemente la capacidad de transporte. En muchas aplicaciones, la capacidad total puede incrementarse aproximadamente un 20%.

  • Mayor densidad de cangilones
  • Mayor capacidad de transporte
  • Mejora de la eficiencia del sistema
  • Uso optimizado del espacio del elevador

Principio de funcionamiento

El material se transporta de forma continua a través de una serie de cangilones sin fondo dispuestos muy cerca entre sí. El cangilón inferior en la base garantiza un soporte y transferencia adecuados, mientras que los cangilones superiores sin fondo maximizan la capacidad y el rendimiento del sistema.

Aplicaciones

Los cangilones tipo DW sin fondo se utilizan ampliamente en:

  • Sistemas de transporte de granos
  • Manejo de materiales a granel en aplicaciones agrícolas
  • Sistemas de elevadores de alta capacidad
  • Aplicaciones que requieren un aumento de la capacidad de producción

Plano técnico

dw bottomless bucket drawing

Especificaciones

Modelo Dimensión del Cangilón(mm) Orificios de montaje(mm) Capacidad(L)
Longitud
A		 Proy.
B		 Profundidad
C		 Desde arriba
D		 Distancia entre centros E Número de orificios Diámetro del orificio Nivel del agua
(Z-Y)
DW0907 90 78 33 15 40 2 7 0.18
DW1109A 110 92 45 22 60 2 7 0.25
DW1310 130 102 45 20 70 2 7 0.36
DW0706 72 62 30 14 30 2 7 0.08
DW1109 110 92 50 20 60 2 7 0.21
DW1311 130 110 45 18 70 2 7 0.36
DW1812 186 125 60 25 90 2 9 0.85

El tamaño de los orificios de instalación puede personalizarse.

Consideraciones de ingeniería

Para lograr un rendimiento óptimo, se deben tener en cuenta los siguientes factores:

  • Velocidad del elevador
  • Configuración y espaciamiento de los cangilones
  • Características del material
  • Configuración del sistema

Comparación con el tipo DW

En comparación con los sistemas de cangilones sin fondo tipo DW:

  • Tipo DW: maximiza la capacidad mediante un espaciamiento mínimo
  • Tipo DG: mejora tanto la eficiencia de carga como de descarga gracias a su estructura combinada

Preguntas Frecuentes – Cangilón Elevador DW Sin Fondo

¿Qué es un cangilón elevador DW sin fondo?

El cangilón elevador tipo DW sin fondo es un diseño especial utilizado en sistemas de elevadores de cangilones para transporte de alta capacidad. A diferencia de los cangilones tradicionales, presenta una estructura sin fondo que trabaja junto con un cangilón base para aumentar la eficiencia del transporte.

¿Cómo funciona un cangilón elevador DW sin fondo?

Los cangilones DW sin fondo se instalan muy próximos entre sí con un espaciado mínimo. El material se transfiere continuamente a través de múltiples cangilones sin fondo, mientras que un cangilón base sostiene el flujo de transporte. Este diseño mejora la densidad de los cangilones y aumenta la capacidad de transporte.

¿Cuál es la ventaja de un cangilón elevador sin fondo?

La principal ventaja de un cangilón sin fondo es una mayor capacidad de transporte. Al reducir el espacio entre cangilones prácticamente a cero, el sistema puede incrementar el rendimiento aproximadamente un 20% en comparación con configuraciones tradicionales.

¿Qué materiales están disponibles para los cangilones DW sin fondo?

Los cangilones elevadores DW sin fondo se fabrican comúnmente en HDPE y nylon. El HDPE ofrece un rendimiento ligero y económico, mientras que el nylon proporciona mayor resistencia al desgaste y una vida útil más larga.

¿Qué industrias utilizan cangilones elevadores DW sin fondo?

Los cangilones DW sin fondo son ampliamente utilizados en sistemas agrícolas de transporte, manejo de granos, procesamiento de alimentos balanceados y aplicaciones de transporte de materiales a granel de alta capacidad.

¿Cuál es la diferencia entre los cangilones DW sin fondo y los cangilones elevadores estándar?

Los cangilones elevadores estándar utilizan una estructura cerrada con un espaciado normal entre cangilones. Los cangilones DW sin fondo emplean un diseño continuo sin fondo que permite una instalación extremadamente cercana para lograr mayor eficiencia de transporte.

¿Los cangilones DW sin fondo son adecuados para sistemas de transporte de alta capacidad?

Sí. Los cangilones DW sin fondo están especialmente diseñados para sistemas de transporte de alta capacidad donde es importante maximizar el rendimiento del elevador. Son comúnmente utilizados en grandes sistemas agrícolas de manejo de materiales.

¿Busca aumentar la capacidad de su sistema?

Envíenos sus requisitos y le ayudaremos a diseñar la configuración de cangilones más eficiente.
