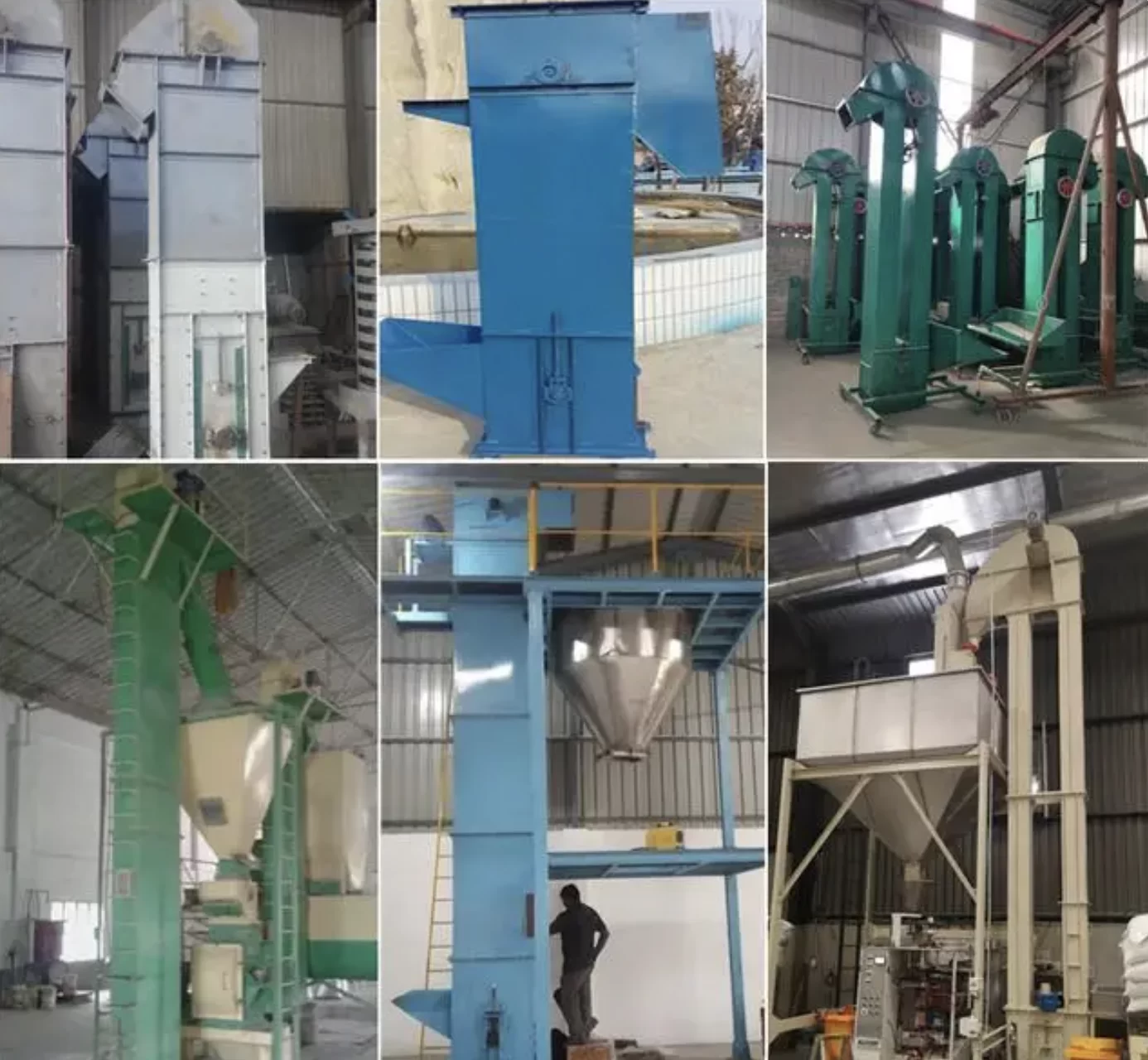

Elevadores Verticales de Cangilones
Un elevador vertical de cangilones es un equipo de transporte continuo utilizado para elevar granos, alimentos balanceados, polvos y otros materiales a granel en dirección vertical o casi vertical. El sistema suele estar formado por una carcasa, una unidad motriz, poleas de cabeza y de cola, una banda o cadena y una serie de cangilones instalados a intervalos regulares.
Durante el funcionamiento, los cangilones recogen el material en la parte inferior, lo elevan dentro de la carcasa y lo descargan en la parte superior hacia un silo, una tolva u otro equipo de procesamiento. Para conocer con más detalle el movimiento del material y la estructura del equipo, consulte nuestra guía sobre el principio y la estructura de los elevadores de cangilones. YT Conveyor también suministra soluciones completas de componentes para elevadores de cangilones.

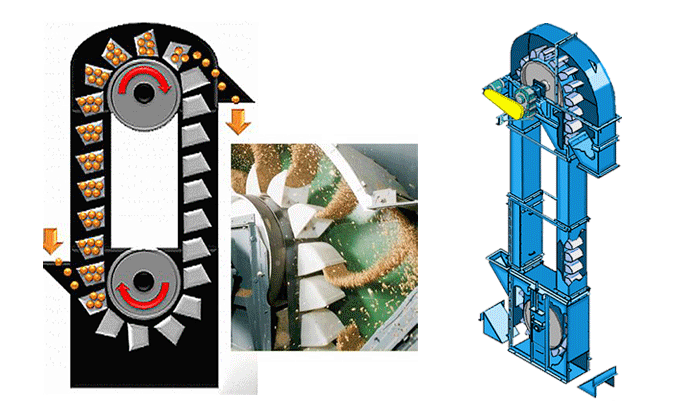

Procedimiento de Funcionamiento
Entrada de material
Los materiales que se van a transportar se introducen en la tolva de alimentación del elevador.
Funcionamiento de la banda o cadena elevadora
La banda o cadena forma un circuito continuo con los cangilones fijados a intervalos regulares. Según el diseño del elevador, el motor y el reductor accionan la polea o rueda dentada superior, haciendo que el elemento de tracción se desplace continuamente dentro de la estructura.
Carga del material
Cuando los cangilones pasan por la zona de alimentación, recogen automáticamente el material y lo cargan en su interior.
Elevación
Una vez llenos, los cangilones continúan ascendiendo hasta alcanzar la altura requerida.
Descarga
Cuando los cangilones llegan a la parte superior, el material se descarga por gravedad o mediante fuerza centrífuga, según la velocidad del elevador, la forma del cangilón y el diseño del sistema. Después, el material pasa hacia una tolva, un silo u otro equipo de procesamiento.
Ciclo continuo
Después de vaciarse, los cangilones regresan nuevamente a la zona de alimentación para repetir el ciclo de transporte de forma continua.

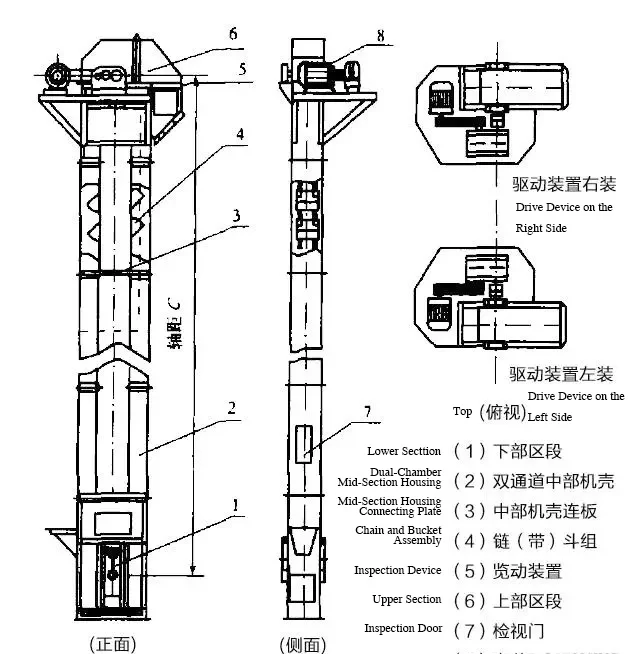

Componentes Principales del Elevador

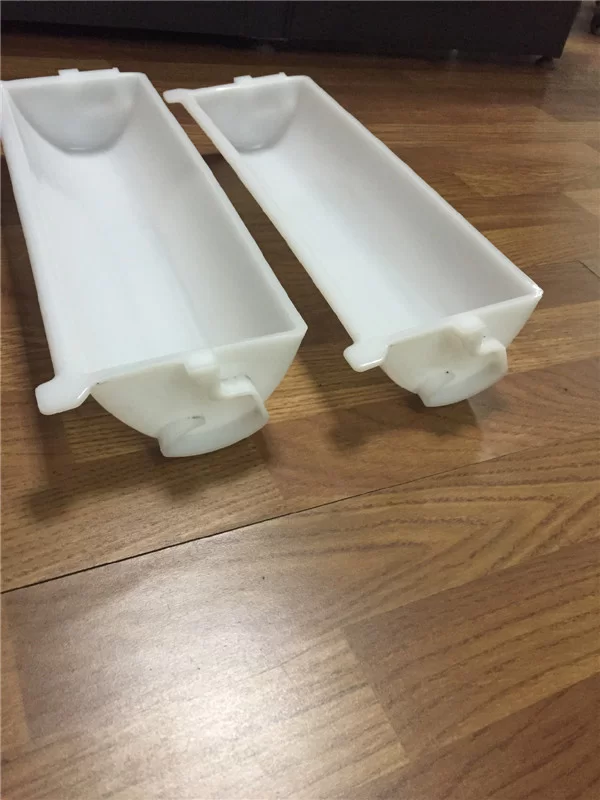

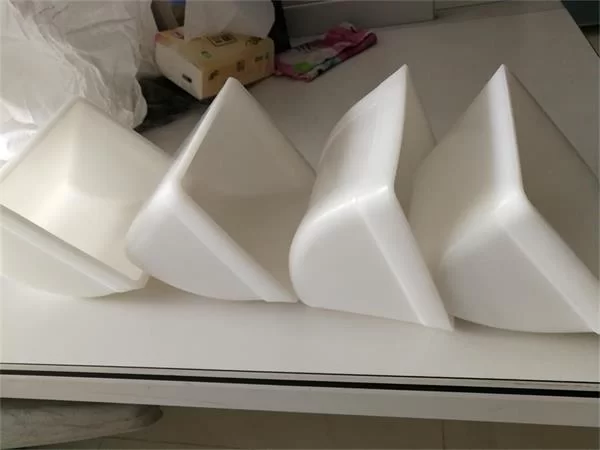

Cangilones elevadores

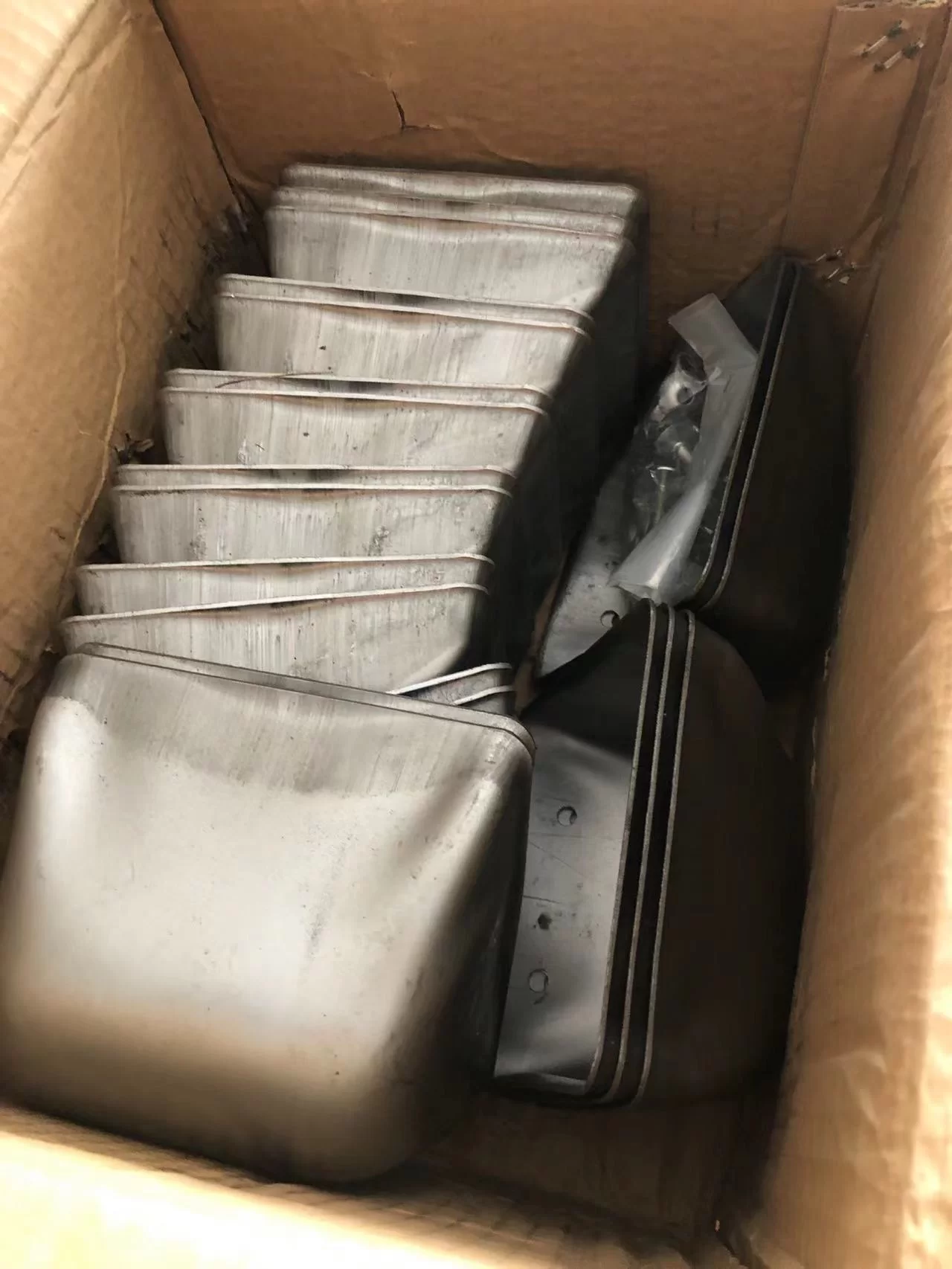

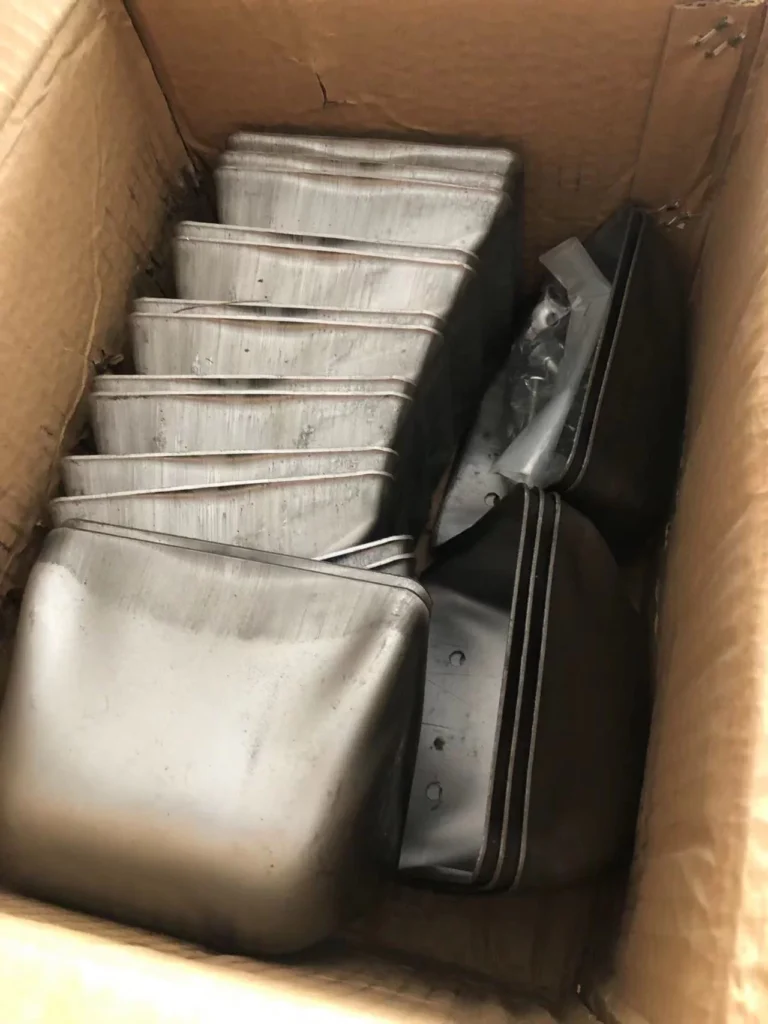

Los cangilones recogen, elevan y descargan el material. Pueden fabricarse en HDPE, nylon, PU, acero al carbono o acero inoxidable según la temperatura, la abrasión y el tipo de producto transportado. Puede comparar los modelos disponibles en nuestra categoría de cangilones elevadores o consultar el cangilón tipo DS de fondo profundo como ejemplo de un modelo métrico de alta capacidad.
Bandas elevadoras
La banda elevadora transporta los cangilones entre la parte inferior y la parte superior del equipo. Debe seleccionarse según la carga, la altura de elevación, la velocidad, la temperatura y el material transportado. Nuestra categoría de bandas para elevadores incluye bandas elevadoras de PVC y bandas elevadoras de caucho para diferentes condiciones de trabajo.
Pernos para cangilones
Los pernos fijan los cangilones a la banda elevadora. Su diámetro, longitud y diseño deben coincidir con los orificios del cangilón y el espesor de la banda. Los pernos Fang para elevadores incorporan dientes antirrotación y son adecuados cuando se requiere una fijación más resistente.
Poleas de cabeza y de cola
La polea de cabeza acciona la banda y ayuda a realizar la descarga del material, mientras que la polea de cola guía el retorno de la banda en la parte inferior. El tambor motriz de cabeza debe fabricarse de acuerdo con el ancho de la banda, el diámetro requerido y la estructura del eje.
Para conocer otros elementos utilizados en mantenimiento y sustitución, consulte nuestra guía sobre componentes comunes y piezas de repuesto para elevadores de cangilones.
Características del Equipo
Los elevadores verticales de cangilones suelen presentar las siguientes características:
- Alta capacidad de elevación
- Funcionamiento estable y continuo
- Bajo consumo de energía
- Diseño compacto que ahorra espacio
- Adecuados para transporte vertical de larga distancia
- Compatibles con materiales granulados y a granel
- Fácil mantenimiento y larga vida útil
Características de Seguridad
Los elevadores verticales de cangilones suelen estar equipados con dispositivos de seguridad como interruptores de límite, sistemas de protección contra rotura de cadena y mecanismos antiatasco para garantizar un funcionamiento seguro.
Aplicaciones
Los elevadores verticales de cangilones se utilizan ampliamente en diferentes industrias. Algunos usos comunes incluyen:
Procesamiento de granos
Se utilizan comúnmente en plantas de procesamiento de granos para transportar arroz, trigo, harina y otros materiales hacia silos o equipos de procesamiento.
Minería y procesamiento de minerales
En la industria minera, estos equipos se utilizan para elevar minerales, carbón, escoria y otros materiales desde niveles inferiores hacia equipos de procesamiento o almacenamiento.
Industrias química y farmacéutica
En los sectores químico y farmacéutico, los elevadores verticales de cangilones se emplean para transportar materias primas químicas, polvos y materiales granulados hacia reactores, mezcladores y secadores.
Materiales de construcción y cemento
En la industria del cemento y materiales de construcción, se utilizan para transportar piedra caliza, yeso, arena, cemento y otros materiales hacia molinos, hornos o silos.
Producción de fertilizantes
En la producción de fertilizantes, los elevadores verticales transportan materias primas y fertilizantes granulados hacia mezcladoras, granuladoras y sistemas de empaquetado.
Otras industrias
También se utilizan en sectores como energía, metalurgia y fabricación de vidrio para el transporte vertical de materiales granulados.
Resumen
En general, los elevadores verticales de cangilones son adecuados para transportar materiales desde niveles inferiores hacia silos, tolvas y equipos de procesamiento. La selección del sistema debe considerar el material transportado, la capacidad, la altura, la temperatura, la velocidad y el método de descarga.
Puede comparar cangilones, pernos, bandas, sujetadores y poleas en nuestra categoría de componentes para elevadores de cangilones. Como referencia, consulte nuestro proyecto de cangilones, pernos Fang y bandas elevadoras para África o explore otros proyectos de componentes para elevadores de cangilones.
