Los elevadores de cangilones son equipos utilizados para el transporte vertical de materiales a granel en industrias de granos, alimentos balanceados, semillas, minería, cemento y procesamiento químico. Su diseño compacto permite elevar materiales de forma continua con una ocupación reducida de espacio.
Un sistema completo combina cangilones, banda o cadena, pernos, poleas y accesorios de instalación. Puede consultar nuestra solución de componentes para elevadores de cangilones para conocer los componentes compatibles para diferentes aplicaciones.
Principio de Funcionamiento

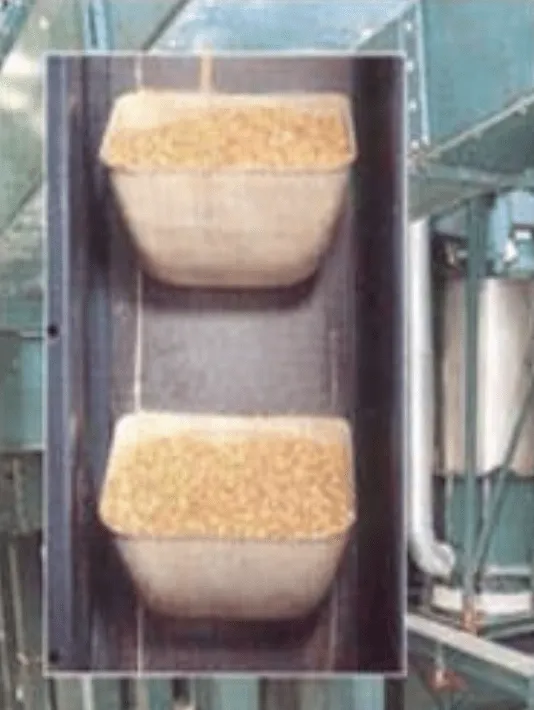

Un elevador de cangilones transporta el material mediante cangilones instalados a intervalos regulares sobre una banda elevadora o una cadena. En la zona inferior, los cangilones recogen el material; después ascienden por la carcasa del elevador y lo descargan en la parte superior antes de regresar al punto de carga.

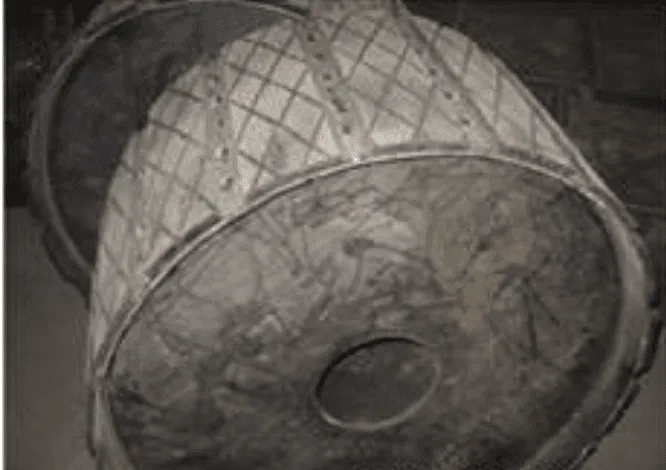

En los elevadores con banda, la banda gira alrededor de la polea de cabeza y la polea de cola. La polea de tambor principal transmite el movimiento a la banda, mientras que la polea inferior guía el retorno y ayuda a mantener una tensión estable.
Los cangilones deben fijarse de forma segura, normalmente mediante pernos elevadores tipo Fang. El tamaño de los cangilones, la distancia entre ellos, la velocidad y el tipo de descarga influyen directamente en la capacidad y en el manejo del material.
Estructura Principal
Un elevador de cangilones normalmente está compuesto por las siguientes partes principales:

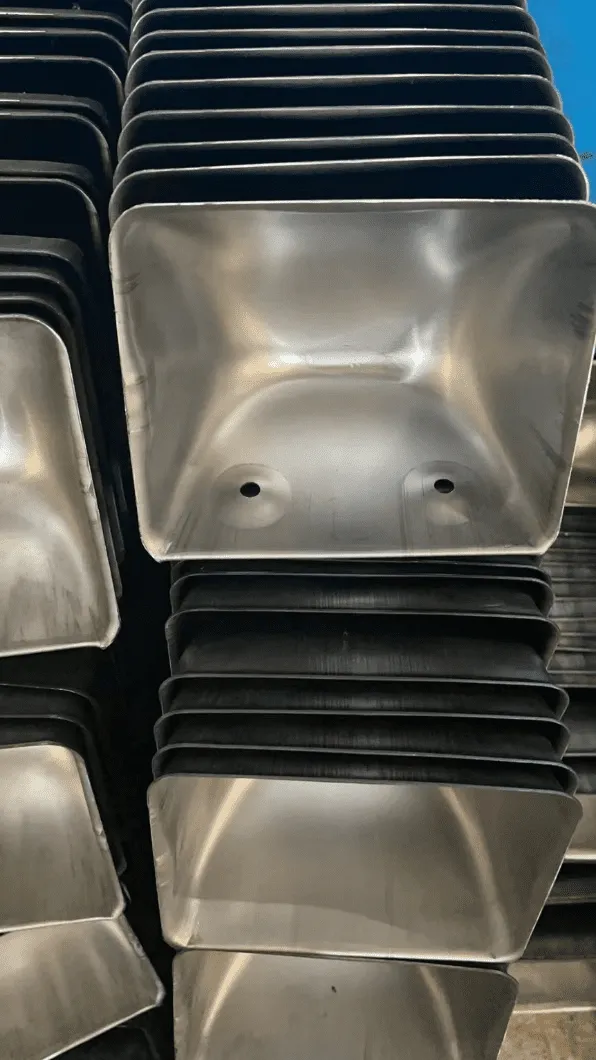

1. Cangilones
Los cangilones se utilizan para recoger y transportar el material.

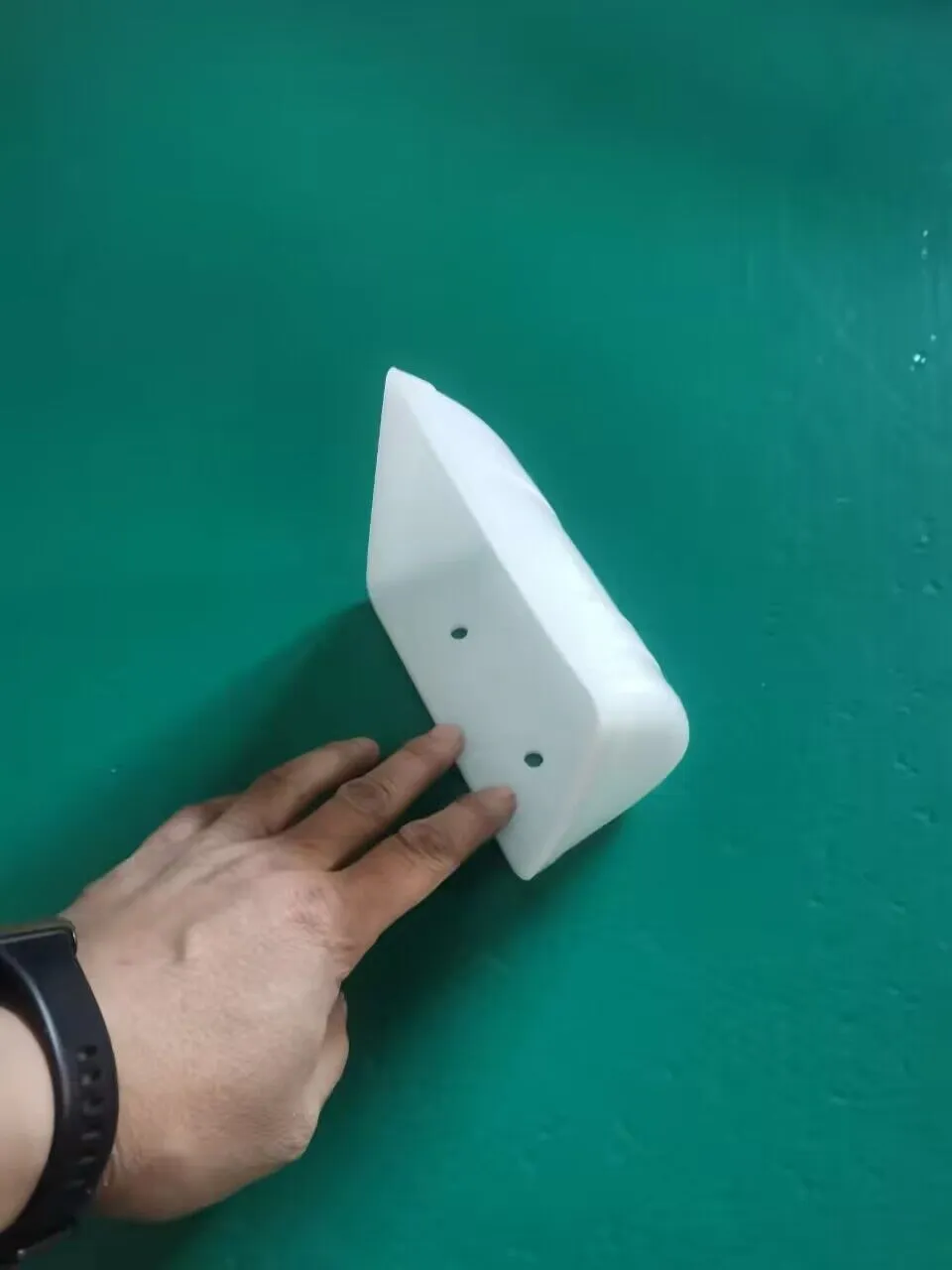

Según la aplicación, pueden fabricarse en:
- Plástico
- Acero al carbono
- Acero inoxidable
Diferentes formas y tamaños de cangilones se seleccionan según las características del material transportado.

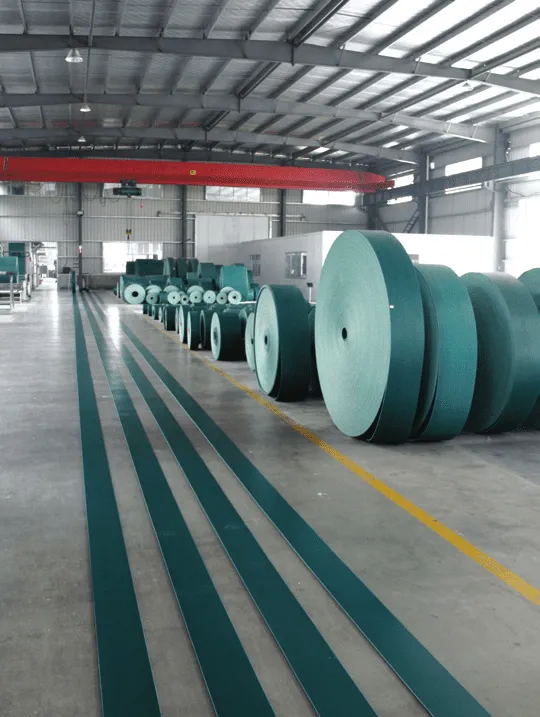

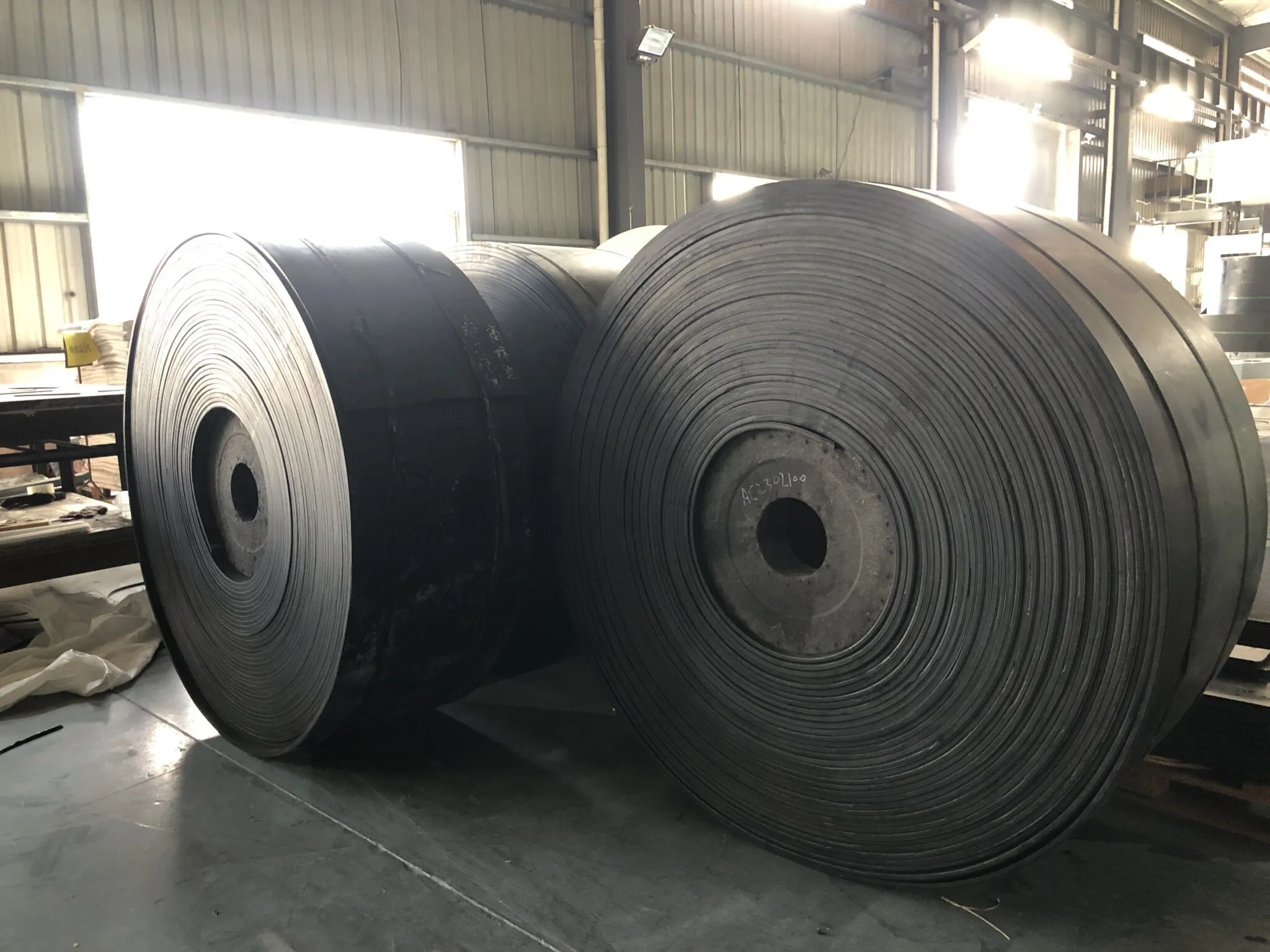

2. Banda Elevadora
La banda elevadora se utiliza para mover los cangilones en elevadores de banda.
Este sistema es adecuado para:
- Materiales ligeros
- Velocidades de transporte más altas
- Aplicaciones con menor carga
Las bandas suelen utilizarse en elevadores de cangilones para granos, alimentos y materiales con menor abrasión.

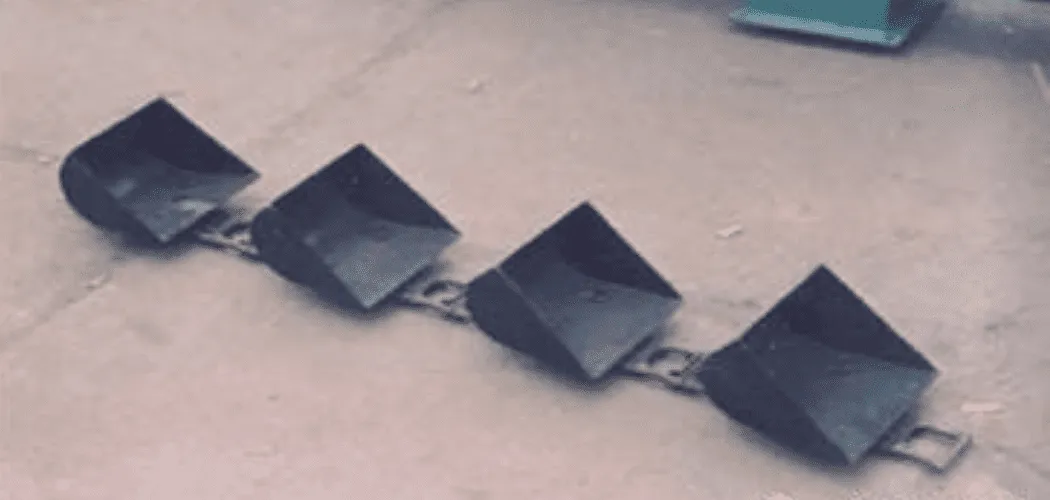

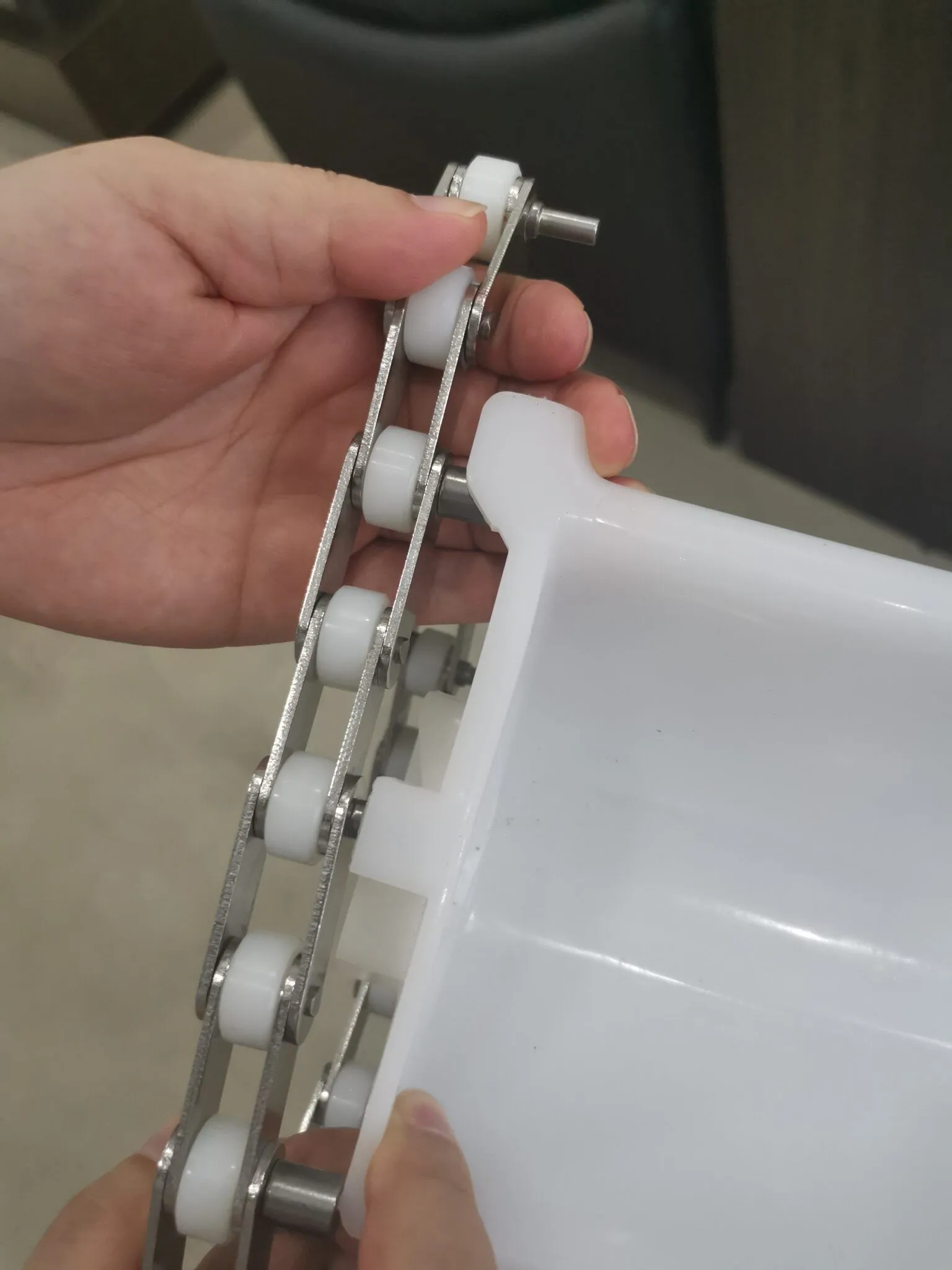

3. Cadena de Tracción
La cadena de tracción se utiliza en elevadores de cangilones de cadena para aplicaciones de carga pesada.
Este sistema es adecuado para:
- Materiales abrasivos
- Materiales pesados
- Aplicaciones de alta resistencia
- Transporte a temperaturas más elevadas
Los elevadores de cadena suelen ofrecer mayor durabilidad en condiciones industriales exigentes.

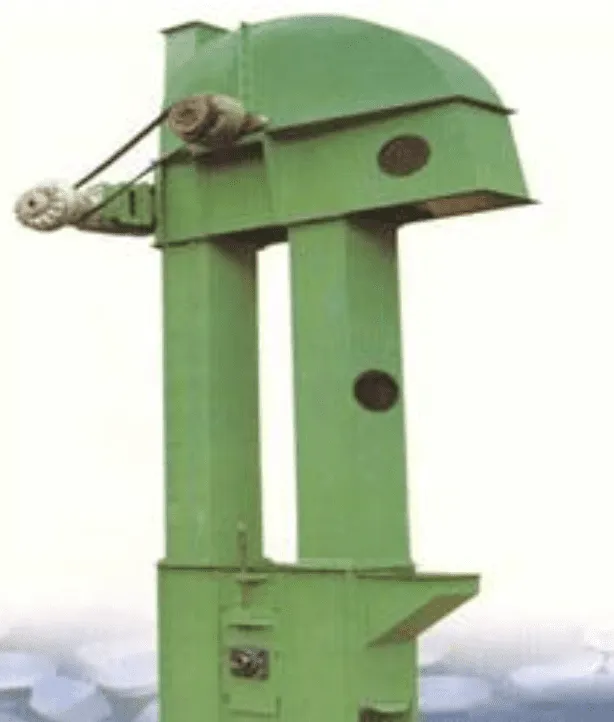

3. Sección de Cabezal
La sección superior contiene el sistema motriz y el punto de descarga del material.
Generalmente incluye:
- Motor
- Reductor
- Polea o rueda motriz
- Sistema de descarga
4. Sección Inferior
La sección inferior se utiliza para la alimentación del material y el retorno de los cangilones.
También incorpora sistemas de tensado para mantener la estabilidad de la banda o cadena.
5. Carcasa
La carcasa protege el sistema interno y ayuda a reducir la dispersión de polvo durante el funcionamiento.

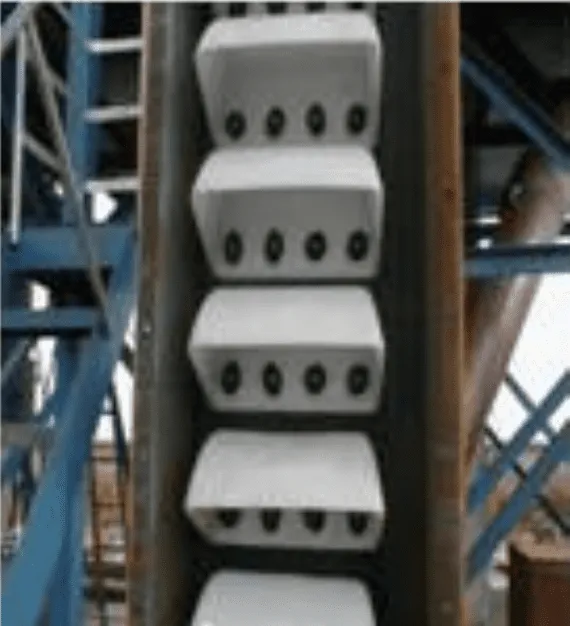

Fijación y Espaciado de los Cangilones

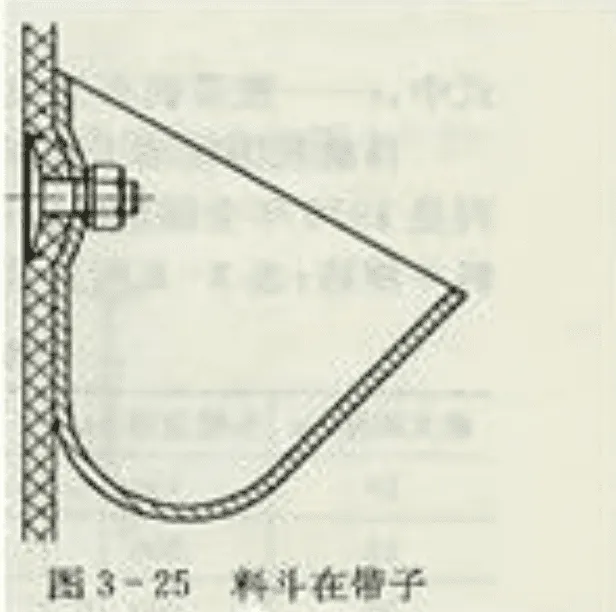

La fijación de los cangilones a la banda o cadena debe garantizar una instalación sencilla, una sujeción firme, fácil desmontaje y una mínima reducción de la resistencia del componente de tracción. Normalmente se utilizan pernos avellanados especiales para la fijación. El espaciado de los cangilones influye directamente en la capacidad de transporte del elevador. Un menor espaciado puede aumentar la capacidad de transporte, aunque un espaciado excesivamente reducido puede afectar la descarga del material. Generalmente, el espaciado se mantiene entre 2,5 y 3,5 veces la profundidad del cangilón, aproximadamente entre 200 y 400 mm.
Componentes principales de un elevador de cangilones

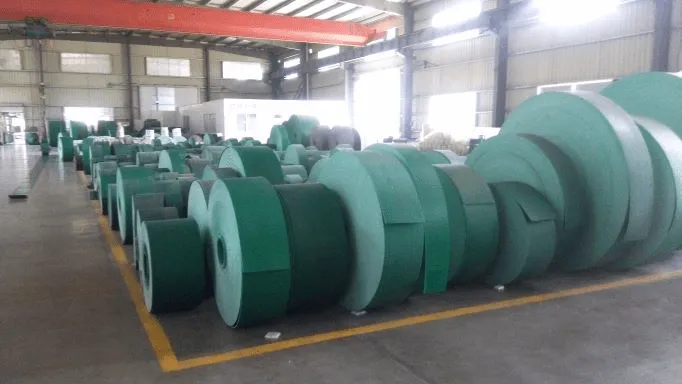

Los componentes principales incluyen cangilones, banda o cadena, pernos, poleas, revestimiento de polea, sujetadores de banda y piezas de conexión. La selección debe realizarse como un conjunto: una banda elevadora de PVC puede ser adecuada para muchas aplicaciones de granos y alimentos balanceados, mientras que el material de los cangilones debe adaptarse a la abrasión, la temperatura y las características del producto transportado. Puede explorar nuestra categoría de cangilones elevadores para comparar diferentes modelos y materiales.
Tipos de Descarga
Los elevadores de cangilones normalmente utilizan dos métodos principales de descarga:
Descarga Centrífuga
La descarga centrífuga se utiliza habitualmente para materiales secos, fluidos y de buena movilidad. El elevador trabaja a una velocidad más alta y el material se descarga al pasar por la polea superior debido a la fuerza centrífuga. Los cangilones elevadores tipo CC se utilizan con frecuencia en este tipo de aplicaciones, especialmente en sistemas de manejo de granos y alimentos balanceados.
Descarga por Gravedad
La descarga por gravedad es adecuada para materiales frágiles, húmedos, pegajosos o con menor fluidez. El material se descarga suavemente por gravedad, lo que ayuda a reducir la rotura y el retorno del producto. La forma del cangilón, la velocidad del elevador y la distancia entre cangilones deben seleccionarse según las características reales del material.
Aplicaciones
Los elevadores de cangilones se utilizan en plantas de procesamiento de granos, fábricas de alimentos balanceados, molinos harineros, instalaciones de semillas, plantas de arroz, industrias cementeras y otros sistemas de manejo de materiales a granel.
Un ejemplo real es este proyecto de suministro de componentes para elevadores de cangilones a Malasia, que incluyó cangilones CC11×6, abrazaderas para banda y pernos Fang para un sistema de elevación.
Ventajas
Los elevadores de cangilones ofrecen una solución eficiente para el transporte vertical de materiales:
- Aprovechan bien el espacio vertical de la planta.
- Permiten un transporte continuo y una capacidad estable.
- Pueden adaptarse a diferentes materiales, capacidades y condiciones de trabajo.
- Admiten configuraciones con cangilones plásticos o metálicos, bandas o cadenas y distintos sistemas de descarga.
- Facilitan el reemplazo individual de piezas de desgaste durante el mantenimiento.
Conclusión
Los elevadores de cangilones son una solución fiable para el transporte vertical de materiales a granel cuando la banda o cadena, los cangilones, las poleas y los pernos se seleccionan de forma compatible. Para elegir un modelo de cangilón según su aplicación, dimensiones y tipo de descarga, consulte nuestra guía sobre cómo elegir el número de modelo de un cangilón elevador.
