¿Qué es el Vuelo Helicoidal Continuo para Transportador de Tornillo?

El vuelo helicoidal continuo es un componente clave de los transportadores de tornillo, utilizado para mover materiales a lo largo del eje mediante movimiento rotativo.

Se aplica ampliamente en industrias como agricultura, cemento, minería y manejo de materiales a granel.

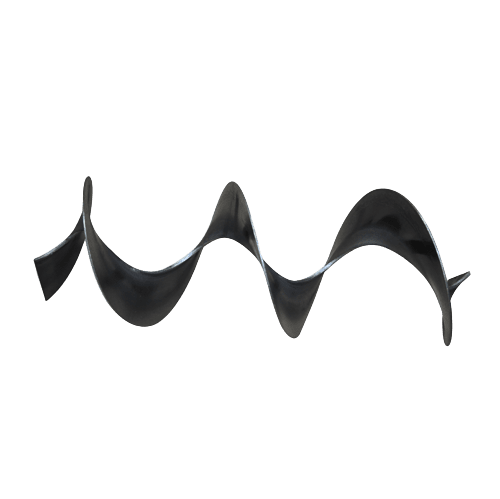

continuous screw conveyor flight

Características del Vuelo Helicoidal Continuo

  • Fabricado mediante proceso de laminado en frío para mejorar la resistencia y rigidez
  • Tiempo de producción rápido con calidad constante
  • Fácil de soldar y ensamblar con ejes de tornillo
  • El espesor del borde exterior es aproximadamente la mitad del borde interior, pero con mayor dureza después del laminado
  • El borde exterior ofrece una resistencia al desgaste significativamente superior, prolongando la vida útil
  • La estructura lisa y continua garantiza un transporte eficiente de materiales

Ventajas del Vuelo Helicoidal Laminado en Frío

El proceso de laminado en frío mejora las propiedades mecánicas del vuelo helicoidal:

  • Mayor dureza en el borde exterior
  • Mejor resistencia al desgaste en comparación con métodos tradicionales
  • Integridad estructural mejorada
  • Mayor vida útil en condiciones abrasivas

continuous screw conveyor flight

Especificaciones Personalizadas para Vuelo Helicoidal

Ofrecemos vuelos helicoidales personalizados según los requisitos de su proyecto.

Por favor, proporcione la siguiente información para cotización:

  • Diámetro exterior (OD)
  • Diámetro interior (ID)
  • Paso (Pitch)
  • Espesor
  • Material
  • Sentido de rotación (izquierda o derecha)
  • Cantidad

👉 El tamaño puede personalizarse completamente según su aplicación.

Rango de Tamaños Estándar y Referencia Dimensional

La siguiente tabla y dibujo muestran el rango de tamaños estándar como referencia. También disponemos de tamaños personalizados bajo solicitud.

continuous screw conveyor flight continuous screw conveyor flight

Modelo LY125 LY160 LY200 LY250 LY320 LY400 LY500
OD D（mm） φ125 φ160 φ200 φ250 φ320 φ400 φ500
ID D（mm） φ30 φ42 φ48 φ60 φ76 φ108 φ133
Paso P（mm） 100-125 120-160 160-200 200-250 250-320 320-400 400
Espesor T （mm） 3.5 3.5 3.5 3.5-5 3.5-5 3.5-5 3.5-5

Las especificaciones anteriores son solo de referencia. Se pueden fabricar tamaños y espesores personalizados según sus requisitos.

Rango de Tamaños Estándar

Diámetro Exterior (OD) Diámetro Interior (ID) Rango de Paso (Pitch) Rango de Espesor Material
100 – 300 mm 20 – 100 mm 80 – 300 mm 3 – 8 mm Acero al carbono / Acero inoxidable
300 – 800 mm 50 – 200 mm 150 – 600 mm 4 – 12 mm Acero al carbono / Acero inoxidable
800 – 1500 mm 100 – 400 mm 300 – 1200 mm 6 – 16 mm Acero al carbono / Acero inoxidable

continuous screw conveyor flight    continuous screw conveyor flight

Aplicaciones del Helicoide para Transportador de Tornillo

Los helicoides continuos para transportadores de tornillo se utilizan ampliamente en:

  • Industria de granos y alimentos balanceados
  • Cemento y materiales de construcción
  • Minería y metalurgia
  • Procesamiento químico
  • Sistemas de residuos y reciclaje

Son adecuados para transportar polvos, gránulos y materiales a granel.

Dirección de Rotación del Helicoide del Transportador de Tornillo

La dirección de rotación (mano izquierda o mano derecha) es un parámetro crítico para la fabricación y debe confirmarse antes del pedido.

Si no está seguro, consulte el diagrama de referencia o envíe su plano para confirmación.

  • Mano derecha (Right-hand) → el material se transporta en una dirección específica según el sentido de giro
  • Mano izquierda (Left-hand) → el transporte ocurre en la dirección opuesta respecto al helicoide derecho

continuous screw conveyor flight continuous screw conveyor flight

Una dirección de rotación incorrecta puede provocar un transporte inadecuado del material.

Cómo Identificar la Rotación del Helicoide del Tornillo Transportador

La identificación correcta de la rotación del helicoide es esencial para asegurar la dirección adecuada del transporte de material.

Existen dos tipos de rotación:

Helicoide de Mano Derecha (Right-Hand Flight)

  • El helicoide gira en sentido horario visto desde el extremo
  • El material se transporta hacia adelante (alejándose del observador)
  • Es el tipo más utilizado en sistemas estándar de tornillo transportador

Helicoide de Mano Izquierda (Left-Hand Flight)

  • El helicoide gira en sentido antihorario visto desde el extremo
  • El material se transporta en la dirección opuesta
  • Se utiliza para transporte inverso o aplicaciones especiales

Nota Importante

Una dirección de rotación incorrecta puede causar transporte inadecuado del material o fallos en el sistema.

Si no está seguro de la dirección de rotación, consulte el diagrama de referencia o envíe su plano para confirmación.

Podemos ayudarle a confirmar la rotación correcta según el diseño o disposición de su transportador.

continuous screw conveyor flight

Más Imágenes de Hélices Continuas para Transportador de Tornillo

continuous screw conveyor flight continuous screw conveyor flight

Imágenes que muestran la fabricación real, los productos terminados y las aplicaciones de las hélices continuas para transportadores de tornillo.

Por Qué Elegir Nuestras Hélices para Transportador de Tornillo

• Calidad constante gracias a un proceso de fabricación controlado
• Alta resistencia al desgaste para una larga vida útil
• Opciones de personalización flexibles para distintas aplicaciones industriales
• Precio competitivo con rendimiento confiable y duradero

Solicite una Hélice para Transportador de Tornillo Personalizada para Su Proyecto

¿Busca hélices continuas de alta calidad para su sistema de transporte por tornillo?

Envíenos su plano o especificaciones técnicas. Le proporcionaremos una cotización rápida y la solución más adecuada para su aplicación.

También fabricamos hélices cónicas para transportador de tornillo con diámetros variables para aplicaciones especiales.

Tipos de Hélices para Transportador de Tornillo

Ofrecemos diferentes tipos de hélices para transportador de tornillo para satisfacer diversas necesidades de transporte y procesamiento:

Hélice Continua para Transportador de Tornillo

Las hélices continuas se fabrican mediante un proceso de laminado en frío, ofreciendo alta resistencia, superficie lisa y excelente resistencia al desgaste.

👉 Adecuado para:

• Transporte general
• Materiales a granel como polvo, granos y cemento

Hélice Segmentada para Transportador de Tornillo

Las hélices segmentadas se forman prensando segmentos individuales y luego soldándolos para crear un tornillo completo.

👉 Adecuado para:

• Aplicaciones de gran diámetro
• Sistemas de transporte de servicio pesado

👉 Obtenga más información sobre nuestra hélice segmentada para transportador de tornillo aquí.

Hélice Cónica para Transportador de Tornillo (Diámetro Variable)

Las hélices cónicas presentan un diámetro que cambia gradualmente a lo largo del eje, permitiendo un mejor control del flujo de material.

👉 Adecuado para:

• Alimentadores de tornillo
• Sistemas de mezcla y homogenización
• Aplicaciones que requieren flujo controlado o variable

Si no está seguro de qué tipo es el más adecuado, no dude en enviarnos los detalles de su aplicación o sus planos.

Tipos Relacionados de Hélices para Transportador de Tornillo

También ofrecemos otros tipos de hélices para transportador de tornillo:

• Hélice Cónica para Transportador de Tornillo (Diámetro Variable)
• Hélice Segmentada para Transportador de Tornillo

👉 Obtenga más información sobre los diferentes tipos de hélices para transportador de tornillo según su aplicación.

Soluciones Personalizadas de Hélices para Transportador de Tornillo

Diferentes aplicaciones pueden requerir distintos tipos de hélices, materiales y dimensiones.

Podemos ofrecer soluciones personalizadas basadas en sus planos y condiciones de trabajo.

Contáctenos hoy mismo para recibir una respuesta rápida.

También ofrecemos hélices segmentadas para transportador de tornillo para diversas aplicaciones. Obtenga más información sobre nuestra hélice segmentada para transportador de tornillo aquí.

Preguntas Frecuentes – Hélice Continua para Transportador Sinfín

¿Qué es una hélice continua para transportador sinfín?

La hélice continua para transportador sinfín es un componente en forma de espiral utilizado en transportadores helicoidales para mover materiales a granel mediante movimiento rotativo. Se fabrica como una hélice continua y se suelda sobre un eje para lograr un transporte suave del material.

¿Para qué se utilizan las hélices continuas para transportadores sinfín?

Las hélices continuas se utilizan en sistemas de transportadores helicoidales para transportar polvos, gránulos, granos, cemento, alimentos balanceados y otros materiales a granel en aplicaciones industriales.

¿Cuáles son las principales características de una hélice continua para transportador sinfín?

Las hélices continuas se fabrican mediante un proceso de laminado en frío, proporcionando alta resistencia, mejor resistencia al desgaste, rendimiento de transporte suave y facilidad de soldadura durante el ensamblaje.

¿Qué materiales están disponibles para las hélices continuas?

Las hélices continuas para transportadores sinfín se fabrican comúnmente en acero al carbono y acero inoxidable. La selección del material depende de la resistencia al desgaste, los requisitos de resistencia a la corrosión y las condiciones de operación.

¿Qué industrias utilizan hélices continuas para transportadores sinfín?

Las hélices continuas son ampliamente utilizadas en agricultura, procesamiento de granos, producción de cemento, minería, procesamiento químico, reciclaje y sistemas de manejo de materiales a granel.

¿Cómo elegir el tamaño correcto de una hélice para transportador sinfín?

La selección adecuada depende del diámetro exterior (OD), diámetro interior (ID), paso, espesor, tipo de material, dirección de rotación y requisitos de transporte. Un dimensionamiento correcto garantiza una transferencia eficiente del material y una mayor vida útil.

¿Cuál es la diferencia entre una hélice continua y una hélice seccional?

La hélice continua se produce mediante laminado en frío como una sección espiral continua, lo que la hace adecuada para aplicaciones estándar de transporte. La hélice seccional se forma a partir de segmentos separados soldados entre sí y suele utilizarse para diámetros grandes o aplicaciones de servicio pesado.
