¿Qué es el interruptor de nivel rotativo SR pequeño para silos y tolvas (Indicador de nivel rotativo pequeño para tolvas y contenedores)?

El indicador de nivel rotativo pequeño para tolvas está diseñado para la detección de nivel en silos pequeños, contenedores y tolvas.

Su tamaño compacto lo hace adecuado para instalaciones donde el espacio es limitado, al tiempo que proporciona una supervisión confiable de los niveles de material.

Principio de funcionamiento del indicador de nivel rotativo pequeño

El dispositivo utiliza un motor eléctrico para accionar una pala giratoria que rota de forma continua.

Cuando el material a granel alcanza la pala, la rotación se bloquea debido a la resistencia del material. Esto activa el mecanismo de control interno y genera una señal para indicar la presencia de material.

Cuando el nivel de material desciende, la pala se libera y reanuda la rotación mediante la fuerza del resorte, permitiendo una supervisión continua.

Características principales del indicador de nivel rotativo pequeño

• Estructura compacta, ideal para silos pequeños y espacios de instalación reducidos
• Carcasa de aleación de zinc, resistente y duradera
• Equipado con un motor de alta calidad para un rendimiento estable
• Adecuado para detectar diferentes materiales con diversas opciones de paletas
• Detección de nivel confiable con bajo consumo de energía
• Fácil de instalar y operar

Parámetro técnico de nuestro indicador de nivel de contenedor giratorio pequeño

  • Voltaje: 220VAC, 110VAC, 24VAC y 24VDC
  • Capacidad de contacto: 250 V CA/5 A (carga negativa), SPDT (unipolar, doble tiro)
  • Cable: cable de protección de 5 núcleos de 500 mm de longitud
  • Polvo: 1.5W
  • Par de prueba: alrededor de 4,9 N.cm
  • Velocidad de rotación de la pala de la hoja: 1 RPM
  • Especificación de la hoja: 80×35 mm, recta, curva y tipo resorte.
  • Longitud de inserción: estándar L = 85 mm, puede personalizar la longitud.
  • Temperatura del material: temperatura común: -30 ℃ -80 ℃, tipo de alta temperatura: máx. 200 ℃

Especificaciones técnicas del indicador de nivel rotativo pequeño

Los siguientes datos técnicos son de referencia:

• Voltaje: 220VAC, 110VAC, 24VAC, 24VDC
• Capacidad de contacto: 250VAC / 5A (Carga negativa) (SPDT) (Single Pole Double Throw / Un polo doble tiro)
• Potencia: 1.5W
• Par de torsión: aprox. 4.9 N·cm
• Velocidad de la pala: 1 RPM
• Tamaño de la pala: 80 × 35 mm
• Tipos de pala: recta, doblada y tipo resorte
• Longitud de inserción: estándar L = 85 mm, longitud personalizable
• Temperatura de trabajo:
 ◦ Estándar: de -30°C a 80°C
 ◦ Tipo de alta temperatura: hasta 200°C
• Cable de protección: 5 núcleos, longitud de 500 mm

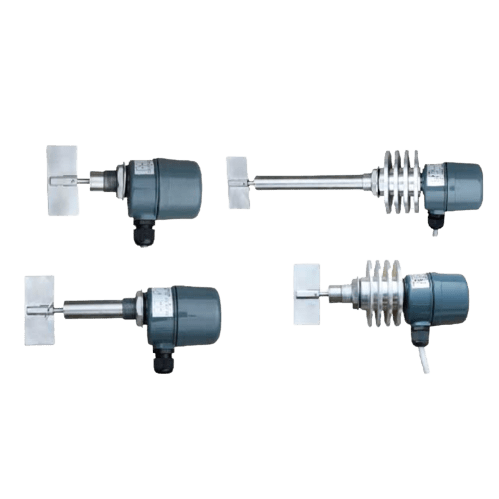

Interruptor de nivel rotativo pequeño SR – Variantes de modelo

Interruptor de nivel rotativo pequeño SR-80

Tipo estándar

SR80 grain silo level sensor-standard

Interruptor de nivel rotativo pequeño SR-80L

Tipo con tubo de protección del eje extendido

SR80L grain bin full indicator-the axis protection tube stretch type

Interruptor de nivel rotativo pequeño SR-80T

Tipo de alta temperatura

SR80T grain level indicator-high temperature type

Interruptor de nivel rotativo pequeño SR-80LT

Tipo extendido para alta temperatura

SR80LT grain bin fill sensors-high temperature stretch type

Guía de selección de modelos para el interruptor de nivel rotativo pequeño SR

rotary paddle level switch

Por ejemplo SR2-10SAA-0800

Medios: Tipo de tornillo estándar, 220 V CA, paleta giratoria tipo A de 100 x 40 mm, longitud total de 800 mm.

Aplicaciones del indicador de nivel rotativo pequeño

Este indicador de nivel compacto se utiliza ampliamente para:

• Silos pequeños y contenedores de almacenamiento
• Tolvas y sistemas de alimentación
• Materiales en polvo y granulados
• Detección de materiales a granel de baja a media densidad

Es una solución ideal para aplicaciones que requieren instalación compacta y monitoreo confiable del nivel.

Guía de instalación para interruptores de nivel en silos

Para garantizar un funcionamiento adecuado y una larga vida útil, siga las siguientes recomendaciones de instalación:

installation precaution of level switch of grain bin

1. Verificación de la alimentación eléctrica

Confirme la alimentación eléctrica correcta antes de la instalación para evitar daños en el motor.

2. Posición de instalación

Instale el interruptor de nivel alejado de la entrada de material para evitar el impacto directo de materiales en caída.

3. Dirección y sellado del cable

• Para instalación horizontal, asegúrese de que la entrada del cable esté orientada hacia abajo
• Para instalación vertical, asegúrese también de que el cable esté dirigido hacia abajo (consulte el diagrama)

Asegure firmemente el prensaestopas y la tapa de la caja de conexiones para evitar la entrada de agua de lluvia, polvo o cuerpos extraños en la unidad.

4. Ángulo de instalación (montaje horizontal)

Para instalaciones horizontales, se recomienda montar el interruptor de nivel con una inclinación descendente de 15–20°.

Esto ayuda a reducir la acumulación de material alrededor de la pala.

5. Protección para instalación en posición baja

Cuando el interruptor de nivel se instala en una posición baja, se recomienda una placa de protección para evitar daños causados por el impacto del material.

Se puede utilizar un tubo de protección semicircular:

• Al menos 50 mm más largo que el interruptor de nivel
• Instalado aproximadamente 250 mm por encima del interruptor
• Fijado o soldado en posición para una protección eficaz

Mantenimiento y solución de problemas

Un mantenimiento adecuado y una solución oportuna de problemas pueden garantizar un funcionamiento estable y prolongar la vida útil del interruptor de nivel.

Mantenimiento rutinario

• Verifique regularmente la condición de rotación de la pala para asegurar un funcionamiento suave
• Inspeccione las partes de sellado y la entrada del cable para evitar la entrada de polvo o humedad
• Limpie cualquier acumulación de material alrededor de la pala para evitar señales falsas
• Revise periódicamente las conexiones eléctricas para garantizar seguridad y confiabilidad

Problemas comunes y soluciones

1. La pala no gira

• Verifique la alimentación eléctrica y las conexiones del cableado
• Inspeccione si el motor está dañado
• Asegúrese de que no haya obstrucción de material que impida la rotación

2. Señal de nivel falsa (detección incorrecta)

• Compruebe si se ha acumulado material alrededor de la pala
• Verifique si el tipo de pala es adecuado para la densidad del material
• Ajuste la posición o el ángulo de instalación si es necesario

3. Sin salida de señal

• Revise el contacto eléctrico y el sistema de control
• Verifique la capacidad de contacto del interruptor y el estado de la conexión
• Inspeccione los componentes internos para detectar daños

4. Sobrecarga frecuente o activación de la protección del motor

• Compruebe si la densidad del material es demasiado alta
• Asegúrese de seleccionar correctamente el tipo de pala
• Inspeccione si existe impacto excesivo del material

Recomendación de mantenimiento

Para garantizar un funcionamiento estable a largo plazo, se recomienda realizar inspecciones y limpiezas periódicas, especialmente en entornos con alta presencia de polvo, humedad o materiales adhesivos.
