Descripción general del cangilón elevador tipo DH para secadores
El cangilón elevador tipo DH para secadores está especialmente diseñado para aplicaciones de secado de granos a baja temperatura. Proporciona un transporte suave que ayuda a reducir el daño del grano durante el proceso de secado.
Este concepto de diseño se deriva de sistemas avanzados de secado de granos desarrollados en Japón y Taiwán, donde la manipulación cuidadosa del grano es esencial para mantener la calidad del producto.
Aplicaciones
Los cangilones tipo DH se utilizan ampliamente en sistemas de secado de granos para:
- Arroz con cáscara (paddy)
- Trigo
- Maíz
- Legumbres y frijoles
- Semillas de girasol
- Colza
- Sorgo
- Cacao y café
Recomendaciones de uso
- Adecuado para elevación de materiales mediante descarga centrífuga a alta velocidad
- Se recomienda utilizar la capacidad “(Z–Y)+10%” como capacidad útil para el diseño de ingeniería
- Los tamaños indicados en la tabla corresponden a material HDPE. Debido a las diferencias en la contracción del material, las dimensiones de los cangilones de Nylon y PU pueden ser aproximadamente un 2% mayores

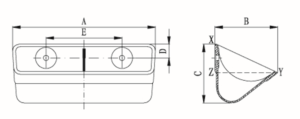

Dibujo técnico
Especificaciones
| Modelo | Dimensión del Cangilón(mm) | Orificios de montaje(mm) | Capacidad(L) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Longitud A | Proy. B | Profundidad C | Desde arriba D | Distancia entre centros (E) | Nº de orificios | Diámetro del orificio | Capacidad total (X–Y) | Capacidad útil (Z–Y) +10% | Capacidad de agua (Z–Y) | |
| DH1106 | 116 | 62 | 62 | 13 | 63 | 2 | 7 | 0.17 | 0.11 | 0.10 |
| DH1406 | 143 | 64 | 71 | 19 | 76 | 2 | 7 | 0.22 | 0.18 | 0.16 |
| DH1409 | 147 | 94 | 87 | 20 | 96.5 | 2 | 7 | 0.42 | 0.21 | 0.19 |
| DH1808 | 189 | 83 | 79 | 20 | 100 | 2 | 7 | 0.53 | 0.37 | 0.34 |
| DH1909 | 198 | 95 | 89 | 20 | 100 | 2 | 7 | 0.85 | 0.63 | 0.57 |
| DH1910 | 197 | 100 | 87 | 17 | 65 | 2 | 7 | 0.74 | 0.34 | 0.31 |
| DH2010 | 196 | 102 | 94 | 18.5 | 100 | 2 | 7 | 0.91 | 0.66 | 0.60 |
| DH2512 | 255 | 123 | 116 | 30 | 140 | 2 | 9 | 1.40 | 1.10 | 1.00 |
Nota: La distancia y el diámetro de los orificios de montaje pueden personalizarse.
¿No estás seguro de qué cangilón se adapta a tu sistema?
Indícanos tu aplicación o el tamaño requerido y te recomendaremos el modelo adecuado en un plazo de 24 horas.
Principio de funcionamiento
Durante el proceso de secado, los cangilones tipo DH están diseñados para manipular los materiales de forma suave, minimizando el impacto y reduciendo la rotura del grano. Esto es especialmente importante en sistemas de secado a baja temperatura, donde es necesario preservar la calidad del producto.
Antecedentes de diseño
El cangilón tipo DH sigue un concepto de diseño comúnmente utilizado en sistemas avanzados de secado de granos, especialmente los desarrollados en Japón y Taiwán. Estos sistemas priorizan un transporte estable y un bajo daño al grano durante el proceso de secado.
Comparación con el tipo DX
Para aplicaciones de secado a temperaturas más altas, también están disponibles los cangilones tipo DX:
- Tipo DH – diseñado para secado a baja temperatura con transporte suave
- Tipo DX – diseñado para aplicaciones de secado a alta temperatura
Ambos tipos son adecuados para materiales granulares similares, pero se seleccionan en función de la temperatura de secado y los requisitos del sistema.
Comparación de cangilones tipo DM, DH y DX
Los diferentes diseños de cangilones se desarrollan para aplicaciones específicas en sistemas de procesamiento y secado de granos:
- Tipo DM – diseñado para molienda de arroz, utiliza un sistema de descarga deslizante que garantiza un transporte suave y minimiza el daño al grano, especialmente para mantener su apariencia
- Tipo DH – diseñado para sistemas de secado de granos a baja temperatura, proporcionando un transporte estable y suave para reducir daños durante el proceso de secado
- Tipo DX – diseñado para aplicaciones de secado a alta temperatura, combinando alta capacidad con transporte de bajo daño para granos secos, alimento balanceado y semillas
| Tipo de cangilón | Aplicación | Característica clave | Condición de trabajo |
|---|---|---|---|
| DM | Molienda de arroz | Descarga deslizante, daño ultra bajo | Temperatura normal |
| DH | Secado de granos | Transporte suave, bajo daño | Secado a baja temperatura |
| DX | Secado de granos | Alta capacidad + bajo daño | Secado a alta temperatura |
Estos tipos de cangilones se utilizan ampliamente en sistemas avanzados de procesamiento y secado de granos, con conceptos de diseño basados en tecnologías desarrolladas por empresas como KANEKO (Japón) y SUNCUE (Taiwán).
Ventajas de rendimiento
Los cangilones tipo DH ayudan a mejorar el rendimiento general de los sistemas de secado al reducir el daño del grano y mantener la calidad del producto durante el transporte.
- Menor tasa de rotura del grano
- Manipulación suave del material
- Funcionamiento estable en sistemas de secado
- Adecuado para procesos continuos
Consideraciones de ingeniería
Para lograr un rendimiento óptimo, se deben considerar los siguientes factores:
- Temperatura de secado
- Tipo de material
- Velocidad del elevador
- Configuración del sistema
Preguntas Frecuentes – Cangilón Elevador para Secadora Tipo DH
¿Qué es un cangilón elevador tipo DH para secadora?
El cangilón elevador tipo DH es un cangilón especialmente diseñado para sistemas de secado de granos a baja temperatura. Proporciona un transporte suave para reducir el daño al grano durante el proceso de secado y se utiliza comúnmente en equipos agrícolas de secado.
¿En qué aplicaciones se utilizan los cangilones DH?
Los cangilones DH se utilizan ampliamente en sistemas de secado de arroz, trigo, maíz, frijoles, colza, semillas de girasol y otros materiales agrícolas que requieren un manejo cuidadoso durante el proceso de secado.
¿Cuál es la ventaja de un cangilón elevador tipo DH?
La principal ventaja del cangilón tipo DH es el manejo suave del material. Ayuda a reducir la rotura del grano y a preservar la calidad del producto durante operaciones continuas de secado y transporte.
¿Qué materiales están disponibles para los cangilones DH?
Los cangilones elevadores tipo DH se fabrican comúnmente en HDPE, nylon y PU. El HDPE ofrece ligereza, el nylon proporciona mejor resistencia al desgaste y el PU brinda mayor resistencia al impacto y durabilidad.
¿Cuál es la diferencia entre los cangilones secadores tipo DH y tipo DX?
Los cangilones DH están diseñados para sistemas de secado a baja temperatura y se enfocan en un transporte suave con menor daño al grano. Los cangilones DX están diseñados para aplicaciones de secado a alta temperatura donde se requiere mayor resistencia térmica.
¿Los cangilones DH son adecuados para sistemas de secado de arroz?
Sí. Los cangilones DH se utilizan comúnmente en equipos de secado de arroz porque ayudan a proteger la calidad del grano y reducen las grietas o roturas durante el transporte.
¿Cómo elegir el tamaño correcto de un cangilón DH?
La selección del cangilón depende del tipo de grano, la capacidad de la secadora, la velocidad del elevador, el espaciado entre cangilones y los requisitos de transporte. Las dimensiones A, B y C se utilizan comúnmente para seleccionar el modelo adecuado.
