Descripción del Producto

Los pernos de elevador estándar se utilizan ampliamente en sistemas de elevadores de cangilones para fijar los cangilones de forma segura a las bandas transportadoras. Su cabeza grande y plana permite distribuir la carga de manera uniforme sobre la superficie de la banda, reduciendo el desgaste y prolongando la vida útil del sistema.

Este tipo de perno se emplea comúnmente con cangilones plásticos, donde las condiciones de carga son moderadas y no se requiere un alto nivel de resistencia a la rotación.

En comparación con los pernos de elevador con cabeza dentada, los pernos estándar ofrecen una solución más económica, siendo ideales para proyectos sensibles al costo y aplicaciones de transporte convencionales.

En sistemas de trabajo pesado, los pernos estándar pueden aflojarse con el tiempo; en estos casos, se recomienda el uso de pernos dentados.

Ventajas Técnicas

Los pernos de elevador estándar se fabrican con precisión de rosca 6g, lo que garantiza un ajuste exacto y un montaje fiable. Su resistencia mecánica es superior a clase 4.8, cumpliendo con los requisitos de aplicaciones de transporte estándar. Las opciones de tratamiento superficial incluyen oxidación o galvanizado, proporcionando protección básica contra la corrosión.

Estos pernos se utilizan principalmente en sistemas de transporte de baja velocidad para materiales de baja densidad, generalmente en combinación con cangilones plásticos para elevadores. Gracias a su excelente relación costo-beneficio, son adecuados para condiciones operativas estándar con carga moderada y mínima vibración.

Para aplicaciones que requieren mayor resistencia, mejor rendimiento anti-rotación o mayor estabilidad, se recomienda el uso de juegos de pernos de elevador con cabeza dentada.

Aplicaciones

Los pernos de elevador estándar se utilizan ampliamente en:

  • Elevadores de grano
  • Sistemas de procesamiento de piensos
  • Equipos de transporte agrícola
  • Manipulación general de materiales a granel
  • Sistemas transportadores industriales estándar

Cuándo son adecuados los pernos de elevador estándar

Los pernos de elevador estándar se recomiendan para:

  • Sistemas de elevadores de cangilones plásticos
  • Transporte de carga ligera a media
  • Operaciones de baja velocidad
  • Aplicaciones con vibración limitada
  • Proyectos con alta sensibilidad al costo

Plano técnico con imagen

bucket elevator bolt elevator bucket drawing

Tabla de Especificaciones de Pernos de Elevador Estándar

Modelo d Diámetro cabeza (mm) Longitud (mm) Embalaje (pzas/caja)
M6 × 16 M6 18 16 2000
M6 × 22 M6 18 22 2000
M6 × 30 M6 18 30 2000
M8 × 25 M8 22 25 1000
M8 × 30 M8 22 30 1000
M8 × 38 M8 22 38 1000
M10 × 35 M10 26 35 600
M10 × 40 M10 26 40 600

Accesorios para pernos capacho elevadores

hexagon nut
Tuerca hexagonal
nyloc nut
Tuerca Nyloc





square nut
Tuerca cuadrada
  • Fuerza: Nivel 5
  • Precisión de rosca: 6H
  • Tratamiento superficial: Pasivación de zincado

spring washer

  • Materia: 65Mn
  • Tratamiento superficial: Tratamiento de oxidación

large flat washer

  • Dureza: 100HV
  • Tratamiento superficial: Galvanizado

domed washer

  • Dureza: 100HV
  • Tratamiento superficial: Galvanizado

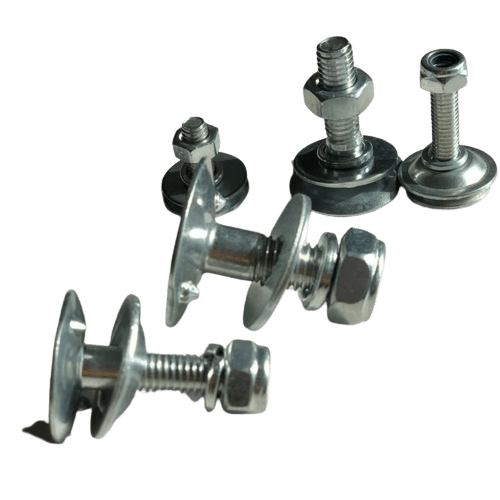

Opciones de conjuntos de pernos de elevador

  • Opción F: Tuerca cuadrada
  • Opción Y: Arandela abombada + arandela elástica + tuerca hexagonal
  • Opción S: Arandela plana grande + arandela elástica + tuerca autoblocante (Nyloc)
  • Opción P: Arandela plana grande + arandela elástica + tuerca hexagonal
  • Opción WS: Arandela abombada + arandela elástica + tuerca autoblocante (Nyloc)

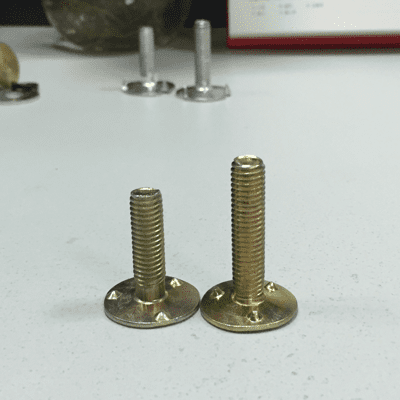

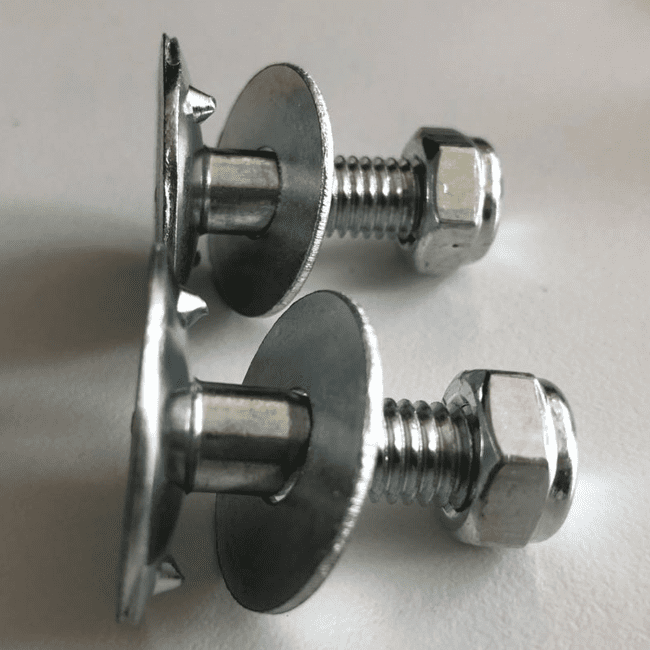

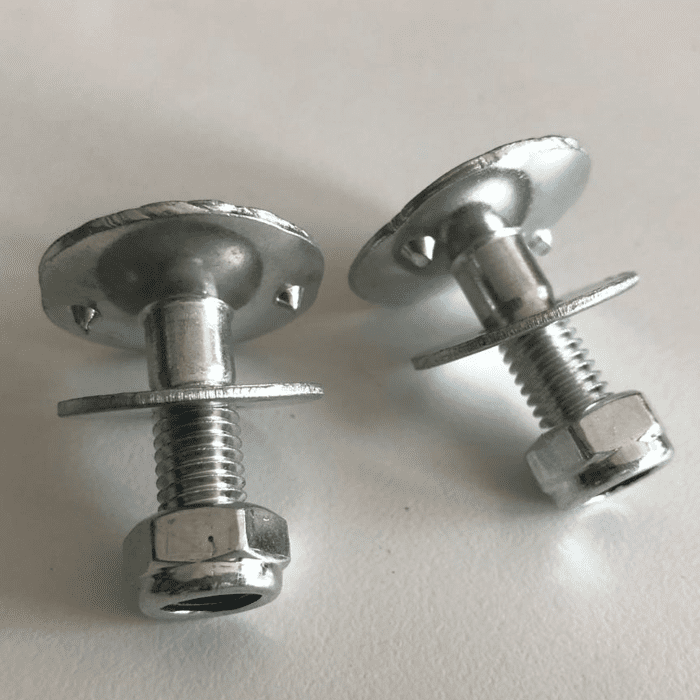

Pernos de elevador estándar vs. dentados

Característica Perno de elevador estándar Perno de elevador dentado
Estructura de cabeza Parte inferior lisa Con dientes afilados bajo la cabeza
Anti-rotación Limitada Excelente
Instalación Requiere sujetar la cabeza Fácil, autoblocante
Estabilidad de fijación Moderada Alta, efecto de bloqueo fuerte
Resistencia a vibraciones Adecuado para uso ligero Adecuado para uso intensivo
Mantenimiento Puede requerir reapriete Bajo mantenimiento
Aplicación Cangilones plásticos, sistemas estándar Sistemas de alta carga y alta vibración
Costo Más económico Ligeramente superior

Componentes complementarios

Podemos suministrar una solución completa para sistemas de elevadores de cangilones, que incluye:

  • Cangilones de elevador
  • Arandelas
  • Tuercas
  • Componentes para transportadores

Esto garantiza la compatibilidad entre todos los elementos y simplifica el proceso de compra y abastecimiento.

Preguntas Frecuentes – Perno Elevador

¿Qué es un perno elevador?

El perno elevador es un perno de fijación especializado utilizado para sujetar cangilones elevadores a las bandas transportadoras en sistemas de elevadores de cangilones. Está diseñado con una cabeza plana o de perfil bajo para reducir el desgaste de la banda y proporcionar una fijación segura.

¿Para qué se utilizan los pernos elevadores?

Los pernos elevadores se utilizan comúnmente en elevadores de cangilones para manejo de granos, procesamiento de alimentos balanceados, transporte de fertilizantes, minería y sistemas de transporte de materiales a granel donde los cangilones deben fijarse firmemente a las bandas transportadoras.

¿Cuáles son las principales características de los pernos elevadores?

Los pernos elevadores generalmente presentan una cabeza ancha y plana que queda al ras de la superficie de la banda, reduciendo la acumulación de material y minimizando el desgaste durante la operación.

¿Qué materiales están disponibles para los pernos elevadores?

Los pernos elevadores se fabrican comúnmente en acero al carbono, acero galvanizado, acero inoxidable y otros materiales resistentes a la corrosión, según las condiciones de operación.

¿Por qué los pernos elevadores son diferentes de los pernos estándar?

Los pernos elevadores están diseñados específicamente para aplicaciones en transportadores y elevadores de cangilones. Su perfil de cabeza plana ayuda a evitar enganches, protege la superficie de la banda y proporciona una fijación más segura en comparación con los pernos estándar.

¿Cómo elegir el tamaño correcto de un perno elevador?

El tamaño correcto del perno elevador depende del espesor de la banda, el espesor del cangilón, el diámetro de los orificios de montaje y la fuerza de sujeción requerida. La selección adecuada garantiza una instalación segura y un rendimiento duradero.

¿Los pernos elevadores son adecuados para aplicaciones de servicio pesado?

Sí. Los pernos elevadores son ampliamente utilizados en sistemas industriales de elevadores de cangilones y pueden soportar entornos exigentes de transporte cuando se seleccionan el material y el grado de resistencia adecuados.

¿Busca mayor estabilidad y mejor rendimiento anti-rotación?

Los pernos de elevador con cabeza dentada también están disponibles para aplicaciones exigentes, donde se requiere mayor seguridad de fijación y resistencia a vibraciones.

Contáctenos para asesoramiento técnico y selección del producto más adecuado para su sistema.
