Descripción del Producto

La cadena transportadora de rastras GLR es una cadena de rodillos tipo bush diseñada para transportadores de rastra tipo U, especialmente para sistemas de transportadores de rastra curvos TGSU.

Se utiliza ampliamente en el manejo de granos, procesamiento de alimentos balanceados y transporte de materiales a granel, donde se requiere un funcionamiento estable y continuo.

👉 Paleta compatible: Paleta de arrastre tipo arco BR
👉 Piñón relacionado: Piñón para cadena transportadora de rodillos

Material y Fabricación

Nuestra cadena transportadora GLR está fabricada con acero aleado de media calidad para garantizar durabilidad y alto rendimiento.

  • Material de placas de cadena: 40Mn
  • Material de pasadores y rodillos: 40Cr

Todos los componentes son sometidos a tratamiento térmico para lograr una dureza superficial adecuada, proporcionando excelente resistencia al desgaste y una larga vida útil.

Ventajas de Rendimiento

La cadena GLR ofrece:

  • Alta resistencia a la tracción para transporte pesado
  • Alta resistencia al corte bajo carga
  • Excelente resistencia al desgaste gracias al tratamiento térmico
  • Rendimiento estable en operación continua
  • Funcionamiento suave y confiable del sistema

Además, la cadena cuenta con un acabado superficial de alta calidad, lo que garantiza durabilidad y una apariencia limpia.

Aplicación

La cadena transportadora de rastras GLR se utiliza principalmente en:

  • Transportadores de rastra tipo U
  • Sistemas de transportadores de rastra curvos TGSU
  • Líneas de transporte de granos y alimentos balanceados
  • Sistemas de manejo de materiales a granel

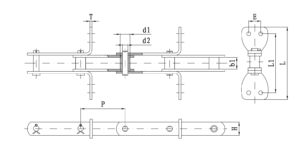

Plano Técnico

glr conveyor scrape chain

La cadena de la serie GLR se utiliza en transportadores de rastra curva tipo TGSU.
Se recomienda instalarla junto con nuestras paletas de rastra tipo U serie BR.

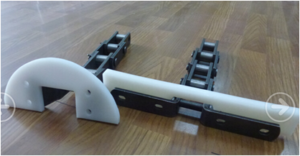

GLR conveyor chain with attachmentlight  drag conveyor flight

Especificación

Modelo Paso
P		 Interno
ancho
b1		 Rodillo
dia
d1		 Alfiler
dia
d2		 Lámina
ancho
H		 Lámina
espesor
T		 Parámetros de dimensión de la placa de flexión
Lámina
canales
L		 Agujero
espacio
L1		 Agujero
espacio
E		 Agujero dia
GLR68(4) 68 26 22.23 9.5 23 4 79 2-Φ7
GLR68(5) 68 25.32 22.23 11.1 29 5 102 32 4-Φ9
GLR66.5(5-6)D 66.5 26.5 22.23 12.7 30 5/6 130 102 32 4-Φ9
GLR100(6)D 100 38.5 36 16 40 6 130 102 32 4-Φ9
GLR60(6)D 60 26 22.23 12.7 30 6 130 100 32 4-Φ9
GLR80(6)D 80 32 28 18 42 6 160 120 32 4-Φ9

Otras especificaciones que no están en la lista anterior se pueden hacer según las especificaciones de los clientes. Los clientes pueden solicitar nuestro dibujo vacío como referencia.

Transportador de Cadena de Rastras – Tipo de Paleta BR

drag chain conveyor tgsu   reddler conveyor chain

Compatibilidad

La cadena GLR está diseñada para trabajar junto con:

Una correcta combinación entre cadena, paletas y piñón es esencial para garantizar un funcionamiento estable, reducir el desgaste y prolongar la vida útil del sistema.

Personalización

Podemos fabricar la cadena GLR según sus requerimientos:

  • Dimensiones y paso de la cadena
  • Material y tratamiento térmico
  • Condiciones de aplicación
  • Diseño del sistema de transporte

Si dispone de planos o muestras, podemos fabricar conforme a los mismos.

Recomendación del Sistema

Un sistema de transportador de rastras está compuesto por cadena, piñón y paletas de rastra trabajando en conjunto.

Para un mejor rendimiento, recomendamos seleccionar estos componentes como una solución completa.

👉 Ver paletas compatibles: Paleta de arrastre curva tipo BR
👉 Ver piñón: Piñón para cadena transportadora de rodillos

Preguntas Frecuentes – Cadena Transportadora Scraper GLR

¿Qué es una cadena transportadora scraper GLR?

La cadena transportadora scraper GLR es una cadena de rodillos con bujes diseñada para transportadores scraper tipo U. Se utiliza comúnmente en sistemas transportadores scraper curvos TGSU para un transporte continuo y estable de materiales a granel.

¿Qué aplicaciones son adecuadas para las cadenas scraper GLR?

Las cadenas scraper GLR se utilizan principalmente en transportadores scraper tipo U, sistemas de manejo de granos, líneas de procesamiento de alimentos balanceados y equipos de transporte de materiales a granel que requieren un transporte suave y confiable.

¿Qué materiales se utilizan para fabricar las cadenas scraper GLR?

Las cadenas scraper GLR generalmente se fabrican con acero aleado medio. Las placas de la cadena suelen fabricarse en acero 40Mn, mientras que los pasadores y rodillos utilizan acero 40Cr para mejorar la resistencia al desgaste y la resistencia mecánica.

¿Cuáles son las principales características de una cadena scraper GLR?

Las cadenas scraper GLR ofrecen alta resistencia a la tracción, excelente resistencia al cizallamiento, resistencia al desgaste mediante tratamiento térmico y un funcionamiento estable bajo condiciones de operación continua.

¿Cuál es la diferencia entre las cadenas scraper GLR y GLF?

Las cadenas GLR están diseñadas principalmente para transportadores scraper tipo U y sistemas curvos, mientras que las cadenas GLF y 81X se utilizan comúnmente en aplicaciones de transporte horizontal tipo scraper.

¿Qué industrias utilizan cadenas scraper GLR?

Las cadenas scraper GLR son ampliamente utilizadas en agricultura, almacenamiento de granos, producción de alimentos balanceados, procesamiento de semillas y sistemas industriales de manejo de materiales a granel.

¿Cómo elegir el tamaño correcto de una cadena scraper GLR?

La selección correcta depende del tipo de transportador, los requisitos de paso, la capacidad de transporte, la compatibilidad con los piñones y las características del material. La correcta combinación entre cadena, flights scraper y piñones garantiza un funcionamiento estable del sistema.

¿Las cadenas scraper GLR pueden personalizarse?

Sí. Las cadenas scraper GLR pueden personalizarse según el paso, dimensiones, material, tratamiento térmico y requisitos del sistema transportador. También pueden fabricarse según planos o muestras proporcionadas por el cliente.

👉 ¿No está seguro si la cadena GLR es adecuada para su sistema?
Envíenos sus condiciones de trabajo o planos, y le recomendaremos la solución de cadena más adecuada.
