¿Qué es un rodillo de nylon para cadena drag?

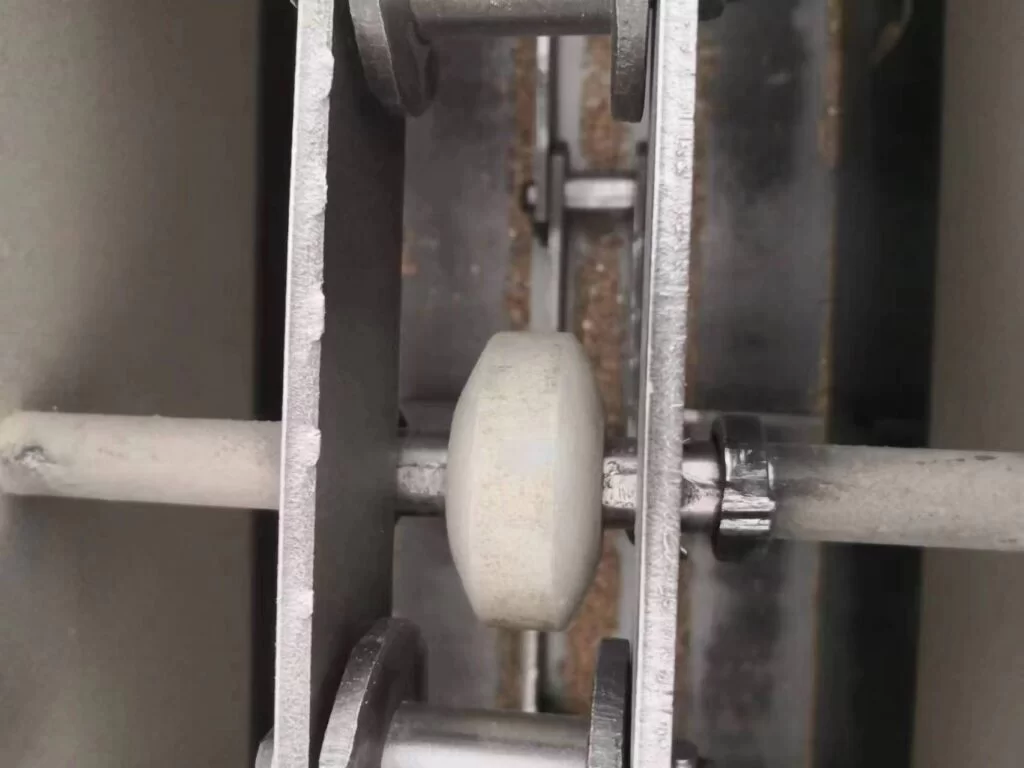

El rodillo de nylon para cadenas transportadoras es un componente importante en los sistemas transportadores de cadena drag. Se utiliza para soportar la cadena y reducir la fricción durante el funcionamiento del transportador. Elegir el tamaño correcto del rodillo ayuda a mejorar la estabilidad, disminuir el desgaste y prolongar la vida útil del sistema.
¿Por qué es importante elegir el rodillo correcto?
Diferentes tamaños de cadenas drag requieren distintos tamaños de rodillos de nylon. Si el rodillo es demasiado pequeño o demasiado grande, pueden producirse problemas como:
- Desgaste excesivo de la cadena
- Funcionamiento inestable
- Mayor ruido y vibración
- Reducción de la vida útil del transportador
- Mayor costo de mantenimiento
Por eso es importante seleccionar un rodillo compatible con el tamaño y la carga de la cadena.
Factores principales para elegir un rodillo de nylon
1. Tamaño de la cadena drag
El diámetro y el ancho del rodillo deben coincidir con las dimensiones de la cadena transportadora. Antes de definir el rodillo, conviene confirmar el tipo, el paso y el ancho interno de la cadena; por ejemplo, la cadena GLF 81X para transportador rascador se utiliza en sistemas de transporte de arrastre con requisitos dimensionales específicos. Las cadenas más grandes necesitan rodillos con mayor capacidad de carga y mejor resistencia al desgaste.
2. Capacidad de carga
El peso del material transportado afecta directamente la selección del rodillo. Para aplicaciones de carga pesada se recomiendan rodillos de nylon reforzado o de mayor diámetro.
3. Velocidad del transportador
Los sistemas de alta velocidad requieren rodillos con mejor resistencia al desgaste y baja fricción para garantizar un funcionamiento estable.
4. Entorno de trabajo
El entorno operativo también influye en la elección del rodillo:
- Alta humedad
- Polvo
- Productos químicos
- Temperaturas elevadas
El nylon ofrece buena resistencia al desgaste, a la corrosión y a muchos productos químicos.
Ventajas de los rodillos de nylon
- Bajo nivel de ruido
- Peso ligero
- Excelente resistencia al desgaste
- Buena resistencia a la corrosión
- Menor fricción
- Mayor vida útil de la cadena
Aplicaciones comunes
Los rodillos de nylon se utilizan ampliamente en:
- Transportadores drag
- Sistemas En-Masse
- Equipos de manejo de granos
- Plantas de alimento balanceado
- Transporte de materiales a granel
- Industria química y alimentaria
Casos
Además de revisar las dimensiones de la cadena, es importante considerar el desgaste real y la facilidad de mantenimiento del sistema. Puede consultar nuestros componentes para transportadores de cadena y conocer un proyecto de rodillos de nylon para transportador de cadena, suministrado para una aplicación industrial en Sudamérica.

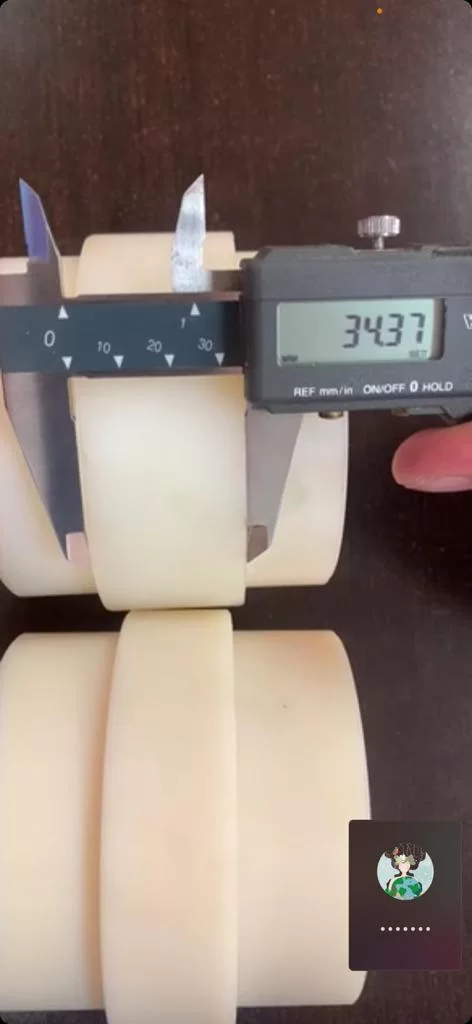

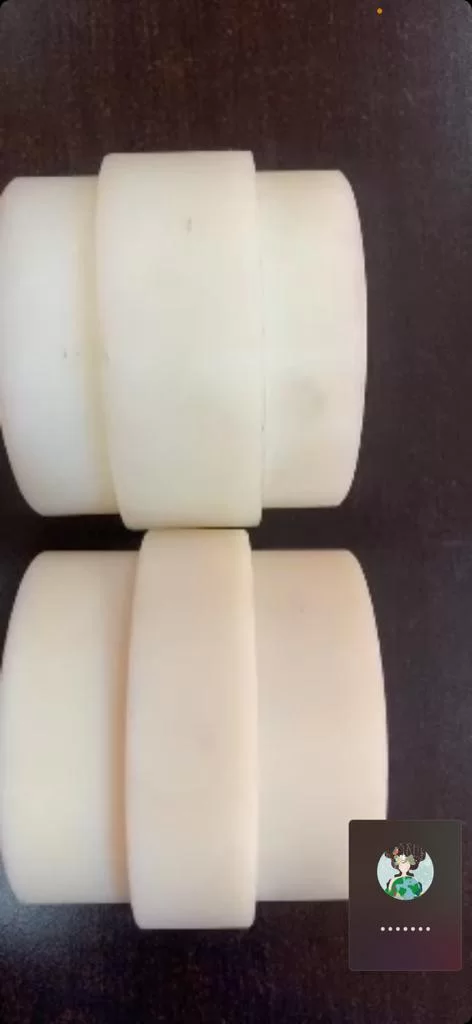

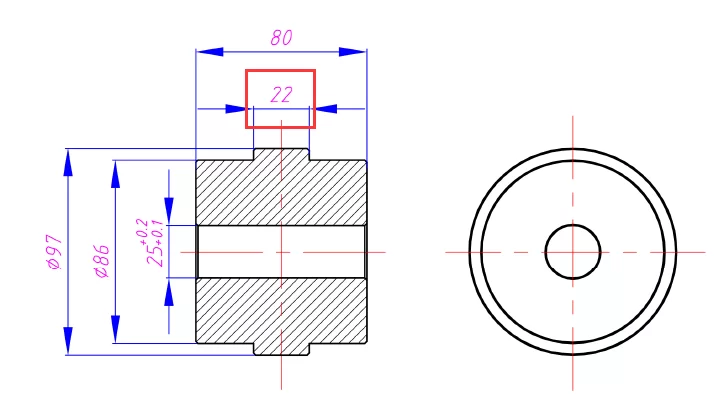

Cadena de 210 mm
Observe nuestra cadena de 210 mm (ancho del flight). El ancho interno del eslabón es de 26,5 mm, por lo que el ancho elevado correspondiente del rodillo es de 22 mm.
Puede ver que el ancho del rodillo de nylon será menor que el ancho interno del eslabón.

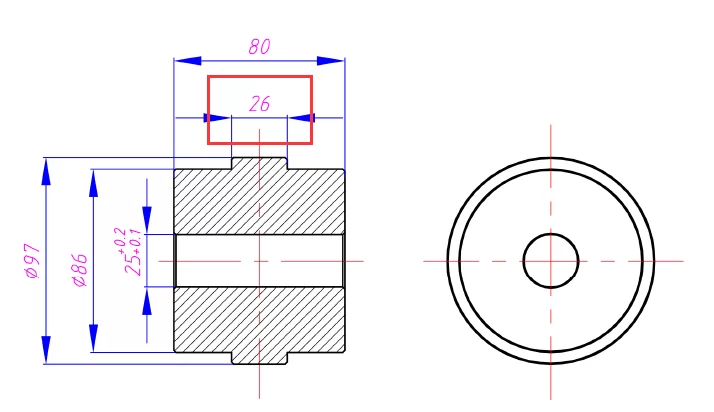

Cadena de 290 mm

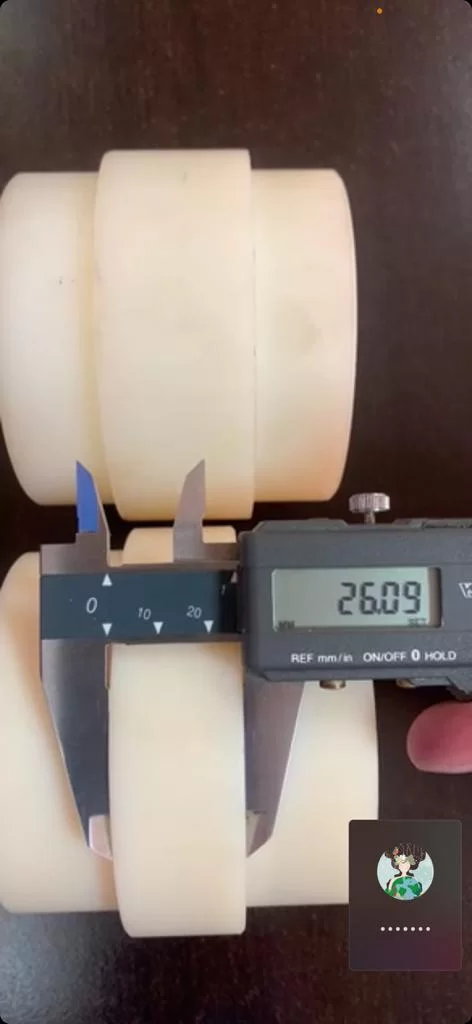

Para la cadena de 290 mm, el ancho interno del eslabón es de 30 mm, por lo que el ancho elevado correspondiente del rodillo de nylon es de 26 mm.

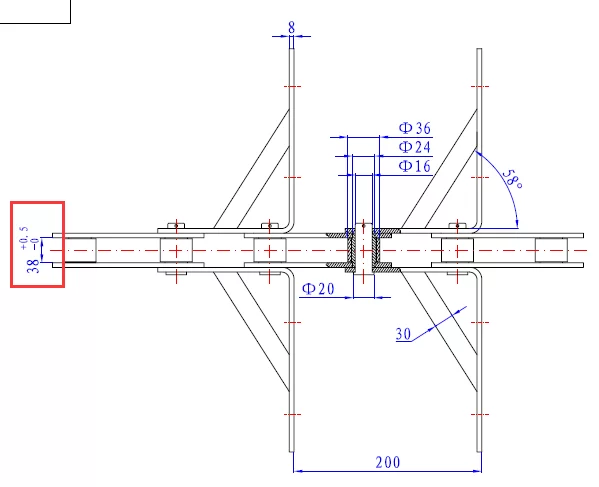

Cadena de 430 mm
Para cadenas con ancho de flight de 430 mm, no recomendamos el rodillo de nylon sin dientes.

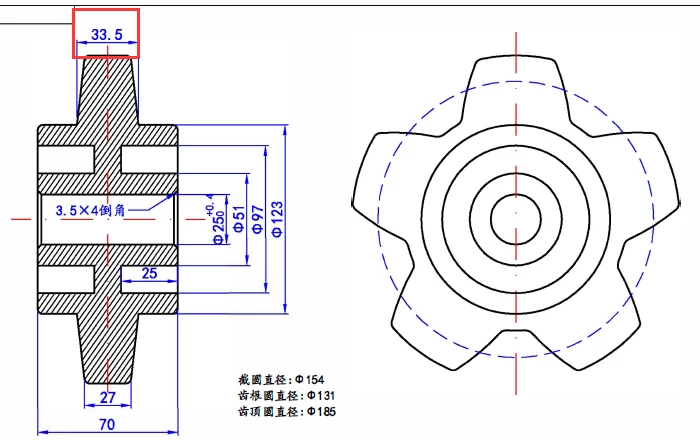

Recomendamos utilizar rodillos de nylon con dientes, como se muestra en el dibujo de la derecha superior.
La profundidad de los dientes es mayor que la altura del rodillo mostrado arriba. Esto lo hace adecuado para nuestras cadenas grandes.
El ancho interno del eslabón de la cadena es de 38 mm, mientras que el ancho superior de los dientes del rodillo es de 33,5 mm. El ancho del rodillo debe ser menor que el ancho interno del eslabón de la cadena.
¿Cómo puede ayudar YT Conveyor?
YT Conveyor fabrica rodillos de nylon personalizados para diferentes tamaños de cadenas drag y aplicaciones industriales. Además de los rodillos, suministramos componentes para transportadores de cadena, incluidos cadenas y paletas de arrastre, para ayudar a lograr una compatibilidad fiable del sistema. Para identificar desgaste, vibración o piezas que requieren sustitución, consulte también nuestra guía sobre problemas comunes en transportadores de cadena y piezas de repuesto.
