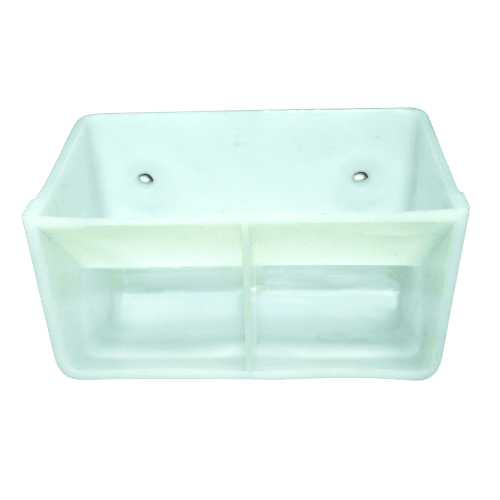

Descripción general del cangilón elevador tipo DG combinado

El cangilón elevador tipo DG es un diseño combinado que integra cangilones sin fondo con cangilones con fondo. Está desarrollado para mejorar la capacidad de transporte y adaptarse a mayores velocidades de elevador en sistemas de manejo de materiales a granel, especialmente en aplicaciones agrícolas.

Concepto de diseño

Al combinar estructuras de cangilones sin fondo y con fondo, los cangilones tipo DG logran un equilibrio óptimo entre la carga y la descarga del material. Este diseño aumenta el coeficiente efectivo de llenado y mejora la eficiencia global del sistema.

Ventajas de rendimiento

Los cangilones tipo DG permiten cargar y descargar más material en cada ciclo, mejorando significativamente la eficiencia de transporte y la capacidad de producción.

  • Mayor capacidad de carga de material
  • Incremento del volumen de descarga
  • Mejor coeficiente de llenado
  • Adecuado para operación a alta velocidad
  • Mejora del rendimiento general del sistema

Principio de funcionamiento

La estructura combinada permite un flujo continuo del material: las secciones sin fondo facilitan un llenado eficiente, mientras que las secciones con fondo aseguran una descarga estable.

Esto hace que los cangilones tipo DG sean ideales para sistemas que requieren tanto alta velocidad como alto rendimiento.

Aplicaciones

Los cangilones elevadores tipo DG se utilizan ampliamente en:

  • Sistemas de transporte de granos
  • Manejo de materiales a granel en el sector agrícola
  • Sistemas de elevadores de alta capacidad
  • Aplicaciones que requieren mayor eficiencia de producción

Plano técnico

dg bottom and bottomless combined bucket drawing

Especificaciones

Modelo Dimensión del Cangilón(mm) Orificios de montaje(mm) Capacidad(L)
Longitud
A		 proy.
B		 Profundidad
C		 Desde arriba
D		 Distancia entre centros E Nº de orificios Diámetro del orificio Nivel del agua
(Z-Y)
DG1107 110 77 86 25 72 2 7 0.45
DG1307 134 77 86 25 72 2 7 0.56
DG1309 135 96 92 30 80 2 7 0.75
DG1812 185 120 120 40 120 2 9 2.00

Los orificios de fijación y su diámetro pueden personalizarse.

Comparación con el tipo DW

En comparación con los sistemas de cangilones sin fondo tipo DW:

  • Tipo DW: maximiza la capacidad mediante un espaciamiento mínimo
  • Tipo DG: mejora tanto la eficiencia de carga como de descarga gracias a su estructura combinada

Los cangilones tipo DG son más adecuados para sistemas de alta velocidad que requieren un rendimiento equilibrado.

Consideraciones de ingeniería

Para lograr un rendimiento óptimo, se deben tener en cuenta los siguientes factores:

  • Velocidad del elevador
  • Disposición de los cangilones
  • Características del material
  • Configuración del sistema

Preguntas Frecuentes – Cangilón Elevador Combinado Tipo DG

¿Qué es un cangilón elevador combinado tipo DG?

El cangilón elevador combinado tipo DG es un diseño que integra cangilones sin fondo con cangilones de fondo para mejorar la eficiencia del transporte. Está desarrollado para sistemas de elevadores de alta velocidad que requieren tanto gran capacidad de carga como un rendimiento de descarga estable.

¿Cómo funciona un cangilón elevador combinado tipo DG?

Los cangilones DG utilizan una estructura combinada donde las secciones sin fondo mejoran la captación del material, mientras que los cangilones con fondo proporcionan una descarga estable. Este diseño crea un flujo continuo del material y mejora el rendimiento del transporte a mayores velocidades de operación.

¿Cuál es la ventaja del diseño combinado tipo DG?

La principal ventaja del cangilón combinado DG es el mejor equilibrio entre eficiencia de carga y descarga. Incrementa el coeficiente de llenado, mejora la capacidad de transporte y permite una mayor productividad en los sistemas de elevadores de cangilones.

¿Qué materiales están disponibles para los cangilones elevadores DG?

Los cangilones elevadores DG están comúnmente disponibles en HDPE, nylon y PU. El HDPE ofrece ligereza y economía, el nylon proporciona mayor resistencia al desgaste y el PU mejora la resistencia al impacto y la durabilidad.

¿Qué industrias utilizan cangilones elevadores combinados DG?

Los cangilones combinados DG son ampliamente utilizados en sistemas de transporte de granos, manejo agrícola de materiales a granel, procesamiento de alimentos balanceados y otras aplicaciones de transporte de alta capacidad.

¿Cuál es la diferencia entre los cangilones DG y los cangilones DW sin fondo?

Los cangilones DW sin fondo aumentan principalmente la capacidad de transporte mediante un espaciado mínimo entre cangilones. Los cangilones DG combinan estructuras con y sin fondo para mejorar tanto la captación del material como la eficiencia de descarga, lo que los hace más adecuados para sistemas equilibrados de transporte de alta velocidad.

¿Los cangilones DG son adecuados para elevadores de alta velocidad?

Sí. Los cangilones DG están especialmente diseñados para sistemas elevadores de alta velocidad donde se requiere una mayor capacidad de transporte y una descarga estable del material.

¿Busca mejorar tanto la velocidad como la capacidad de su sistema?

Envíenos sus requisitos y le ayudaremos a seleccionar la configuración de cangilones más adecuada.
