Introducción
Las transmisiones por cadena transfieren movimiento y potencia entre ejes mediante el engrane entre una cadena y uno o varios piñones. Se utilizan en maquinaria industrial y, en particular, en sistemas de transporte donde se requiere una solución resistente y sincronizada. En los transportadores de arrastre, la transmisión debe seleccionarse junto con los demás componentes para transportadores de cadena, como paletas, piñones y piezas de desgaste.
Principios de Funcionamiento
El funcionamiento se basa en el acoplamiento positivo entre los eslabones de la cadena y los dientes del piñón. Cuando el piñón motriz gira, impulsa la cadena y transmite el movimiento al piñón conducido sin depender de la fricción, como ocurre en algunos sistemas de banda.
Los componentes principales son la cadena, los piñones, los ejes y, según el diseño, elementos de guiado o tensado. La relación de transmisión depende principalmente del número de dientes de los piñones; una correcta alineación y tensión ayudan a reducir el desgaste y a mantener un funcionamiento estable.
Engrane de la Cadena

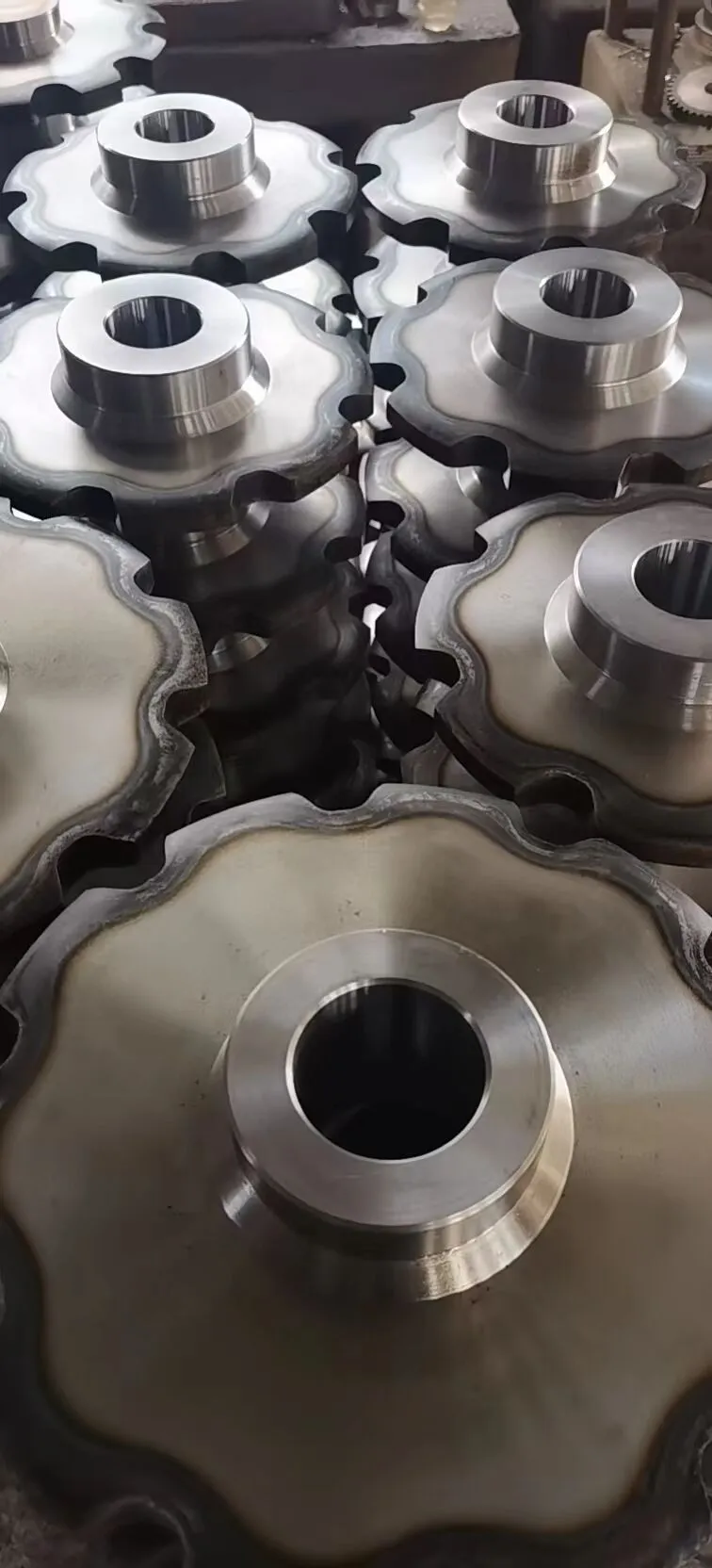

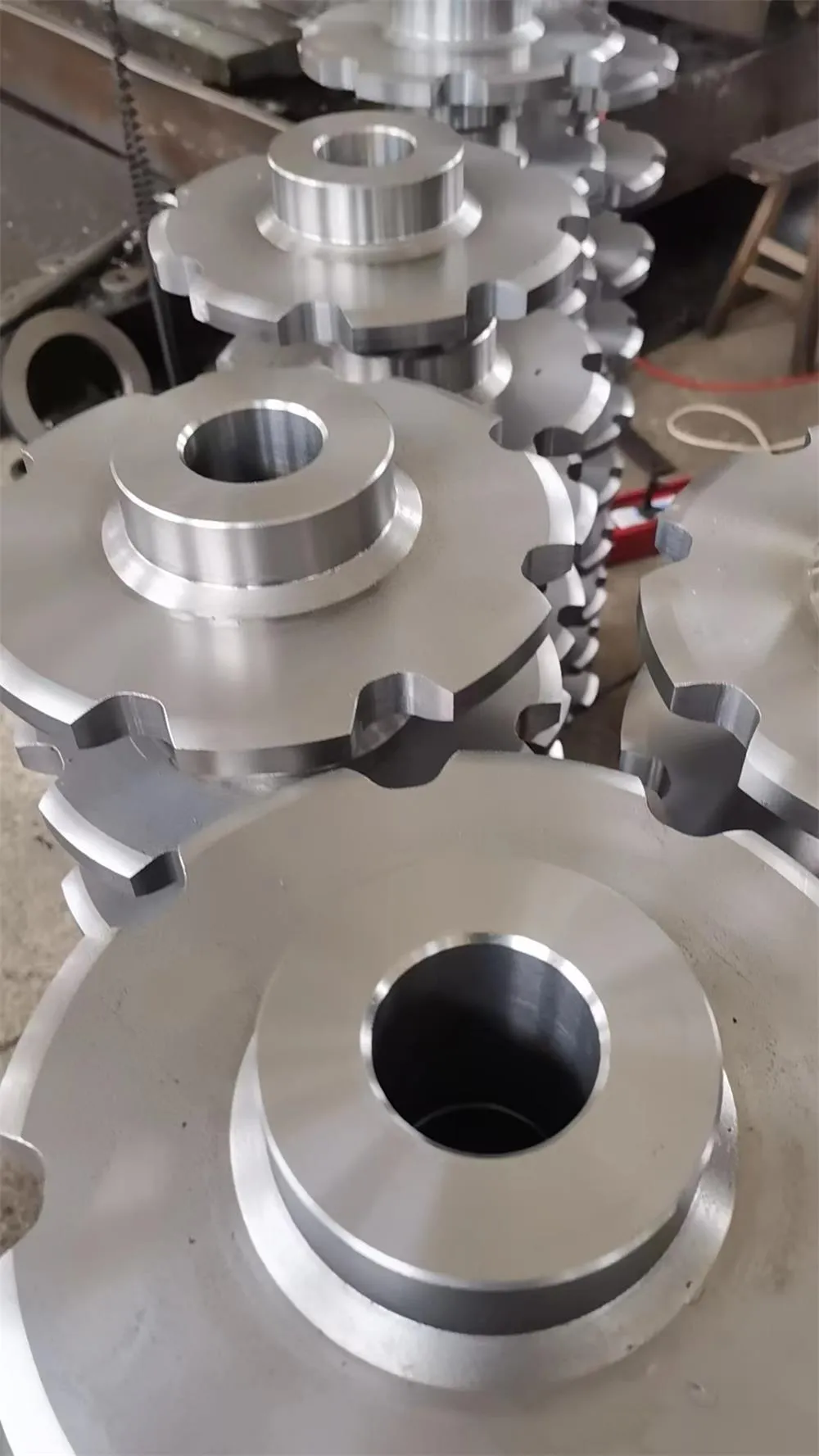

Cuando la cadena engrana con el piñón, cada eslabón se acopla a los dientes correspondientes para transmitir fuerza y movimiento al eje conducido. El paso de la cadena, el número de dientes, el diámetro del eje y el perfil del piñón deben ser compatibles. Puede consultar nuestros piñones para cadenas transportadoras para aplicaciones personalizadas.
Movimiento de la Cadena

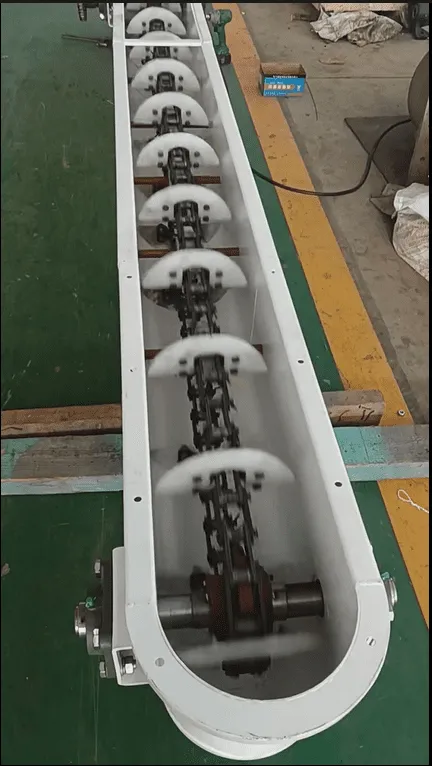

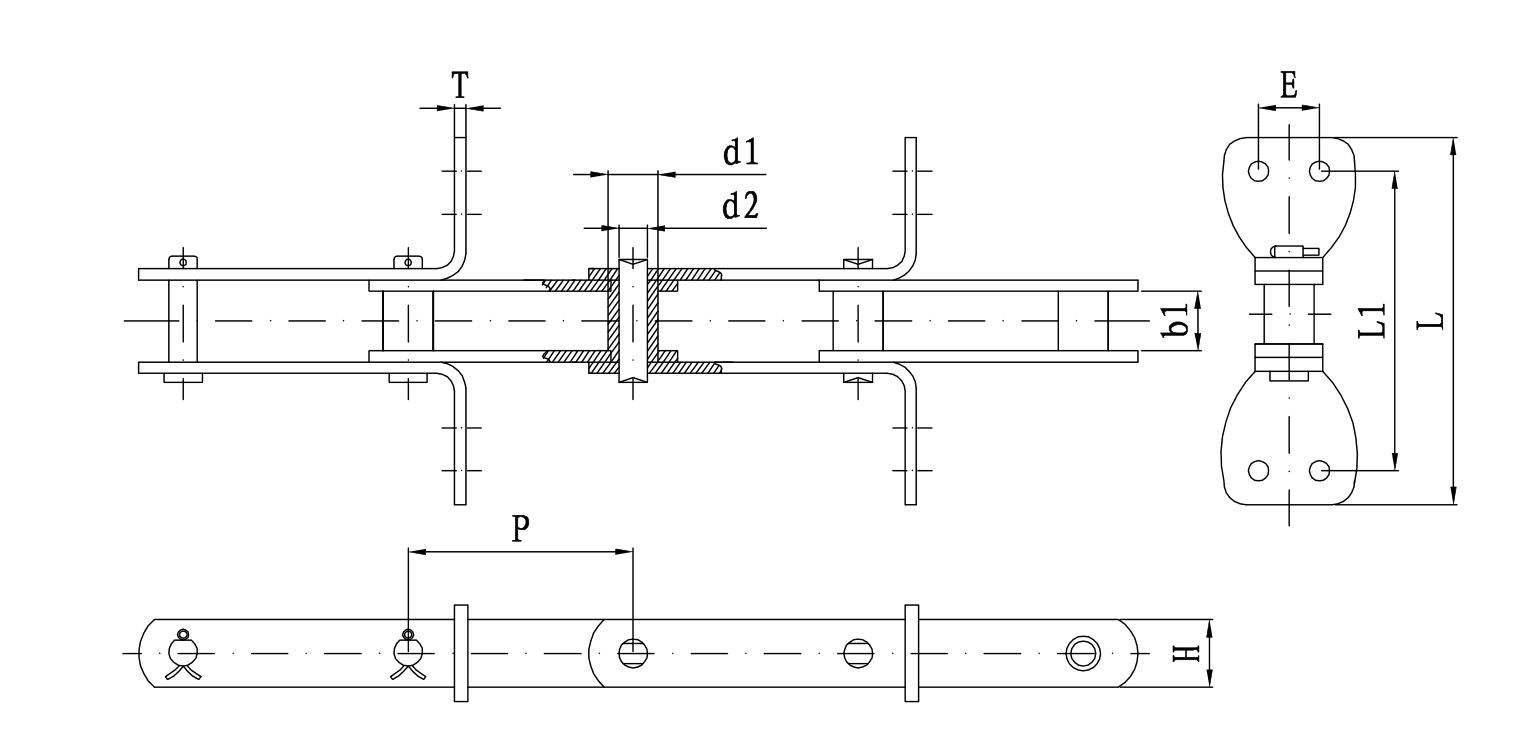

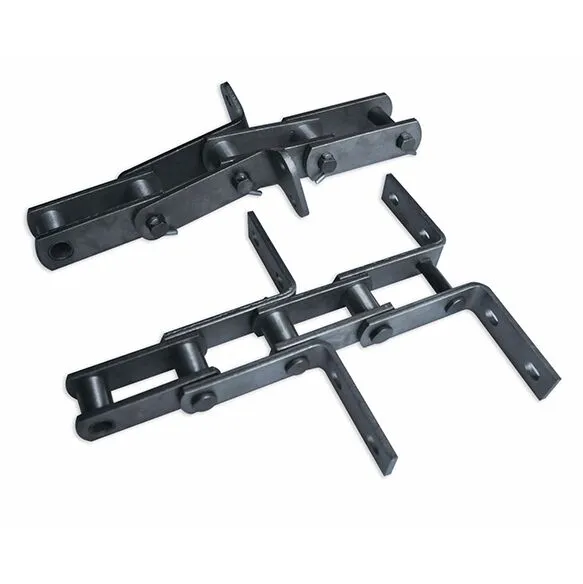

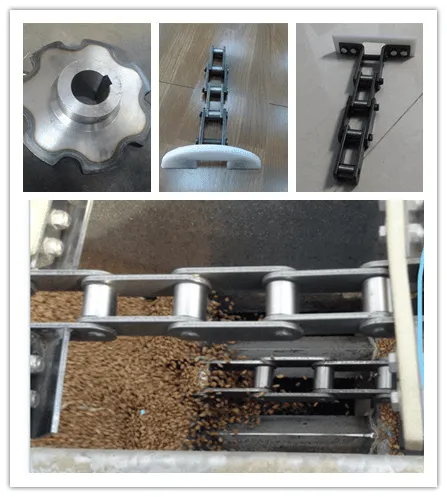

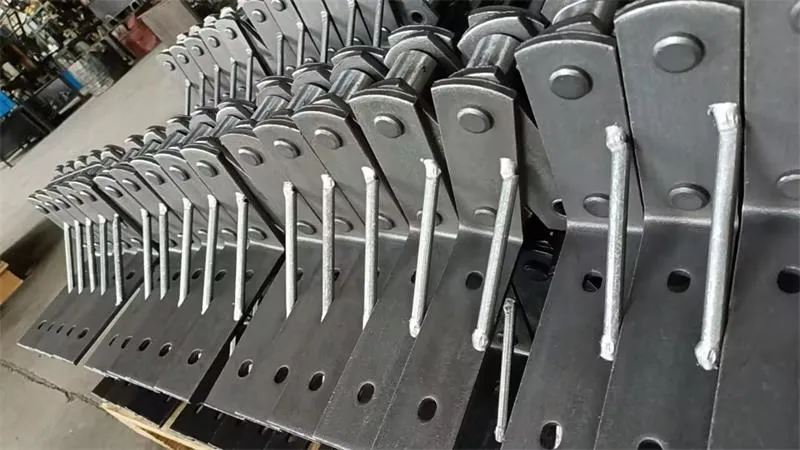

La cadena se desplaza de forma continua alrededor de los piñones. En una transmisión mecánica, este movimiento transmite potencia entre ejes; en un transportador de cadena, además permite arrastrar materiales mediante paletas o accesorios instalados sobre la cadena. Para transporte horizontal de granos, alimentos balanceados y materiales a granel, una opción habitual es la cadena rascadora GLF y 81X.
Ventajas de las Transmisiones por Cadena
Las transmisiones por cadena ofrecen ventajas importantes en aplicaciones industriales:
- Transmisión positiva, con bajo riesgo de deslizamiento.
- Buena capacidad para soportar cargas y torque elevados.
- Funcionamiento sincronizado entre el eje motriz y el eje conducido.
- Amplia variedad de cadenas, piñones y accesorios para diferentes equipos.
- Posibilidad de reemplazar componentes desgastados sin sustituir todo el sistema.
- Buen rendimiento en equipos de manejo de materiales cuando se realiza una lubricación, alineación y mantenimiento adecuados.
Aplicaciones

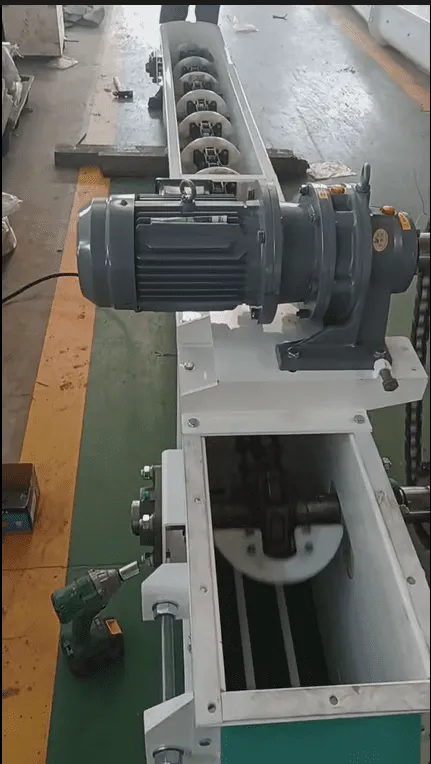

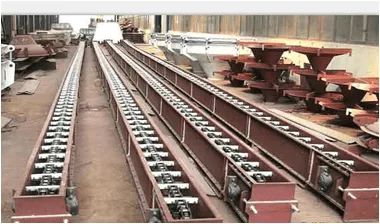

Las transmisiones por cadena se utilizan en transportadores rascadores, equipos agrícolas, líneas de producción, maquinaria de proceso y sistemas de manejo de materiales a granel. En aplicaciones de transporte industrial, la cadena puede trabajar con paletas y piñones para mover el material de forma continua y controlada.
En un sistema transportador, no basta con elegir solo la cadena: el piñón, las paletas, el paso, la velocidad, la carga y las condiciones de trabajo deben coincidir. Consulte nuestra gama de componentes para transportadores de cadena para conocer las opciones disponibles.

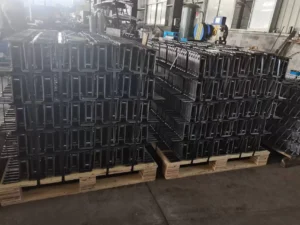

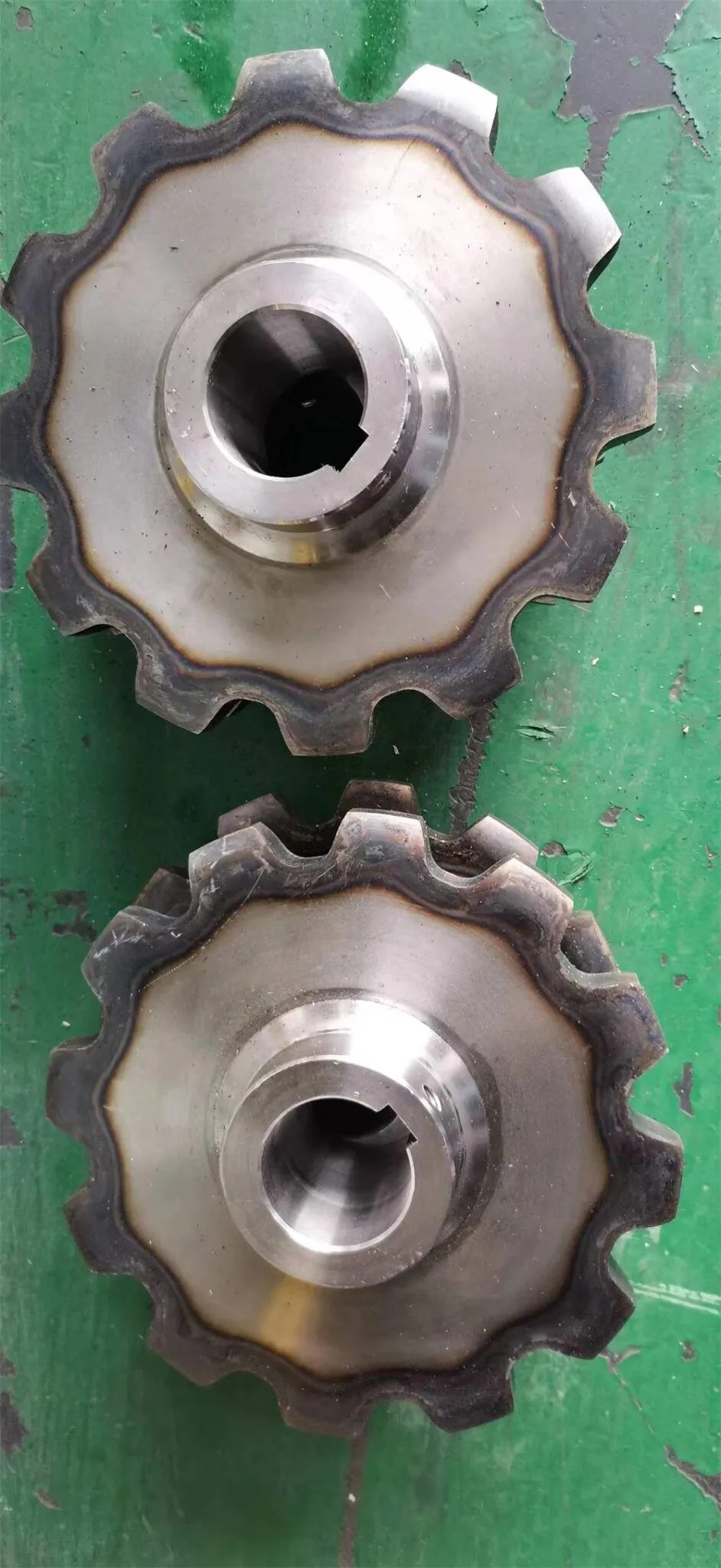

Un ejemplo real es este proyecto de cadena agrícola, paletas UHMWPE y piñones para Ecuador, donde se seleccionaron y suministraron los tres componentes como un conjunto compatible.
Cómo seleccionar una transmisión por cadena para un transportador
Antes de seleccionar una transmisión por cadena, confirme el tipo y paso de cadena, el número de dientes del piñón, el diámetro del eje, la carga, la velocidad, el material transportado y las dimensiones disponibles en el equipo. Si el sistema presenta desgaste, ruido, desalineación o fallos repetidos, puede revisar esta guía sobre problemas comunes en transportadores de cadena y piezas de repuesto.
Resumen
Las transmisiones por cadena siguen siendo una solución fiable para transferir potencia y accionar transportadores industriales. Una selección correcta de cadena, piñón y componentes compatibles, junto con una instalación y mantenimiento adecuados, ayuda a mantener la eficiencia del sistema y a prolongar la vida útil de las piezas.
