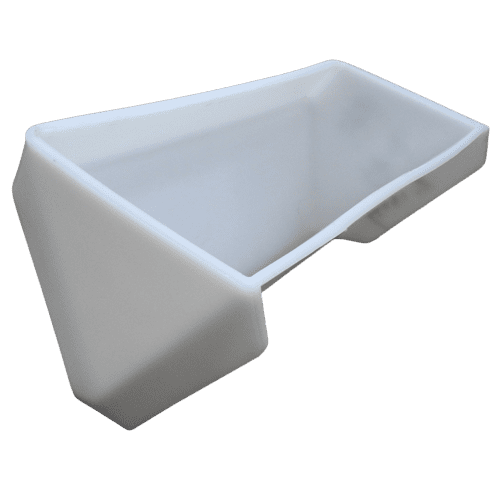

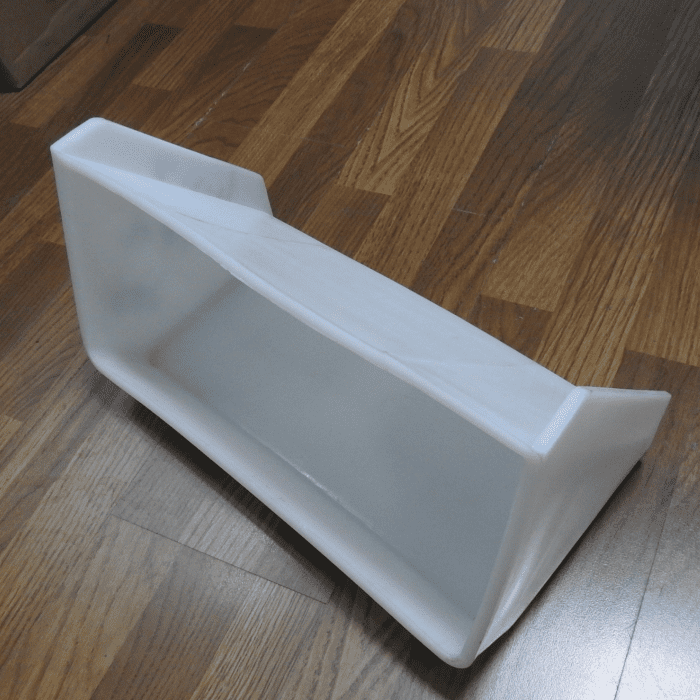

Descripción general del cangilón elevador tipo DX
El cangilón elevador tipo DX es un modelo especializado diseñado para aplicaciones de secado de granos a alta temperatura. Combina alta capacidad, alta eficiencia y transporte de bajo daño, lo que lo hace ideal para sistemas modernos de procesamiento de granos.
Su concepto de diseño se basa en tecnologías avanzadas de secado de granos desarrolladas por empresas como KANEKO (Japón) y SUNCUE (Taiwán), donde tanto el rendimiento como la protección del grano son fundamentales.
Ventajas de diseño
Los cangilones tipo DX cuentan con una estructura interna optimizada con un diseño deslizante en la parte posterior, lo que aumenta la capacidad interna manteniendo un flujo de material suave durante el transporte.
- Mayor capacidad del cangilón
- Flujo de material optimizado
- Reducción del impacto durante la descarga
Aplicaciones
Los cangilones elevadores tipo DX se utilizan ampliamente en sistemas de secado de granos a alta temperatura, incluyendo:
- Arroz con cáscara
- Trigo
- Maíz
- Legumbres
- Semillas de girasol
- Colza
- Sorgo
- Cacao y café
Son especialmente adecuados para granos secos, alimentos balanceados procesados y materiales de semillas que requieren un manejo con bajo nivel de daño.
Recomendaciones de uso
- Adecuado para sistemas de elevación de materiales por gravedad a baja velocidad
- Se recomienda ajustar la distancia de instalación; la altura del respaldo del cangilón debe ser igual a la dimensión C + 15 mm
- Se recomienda utilizar la capacidad (L) como referencia de capacidad útil en el diseño de ingeniería
- Las dimensiones indicadas en la tabla corresponden al material HDPE. Debido a las diferencias en la contracción de los materiales, las dimensiones de los cangilones de Nylon y PU son aproximadamente un 2% mayores
Plano técnico
Especificaciones
| Modelo | Dimensión del Cangilón(mm) | Orificios de montaje(mm) | Capacidad(L) | |||||
|---|---|---|---|---|---|---|---|---|
| Longitud A | Proy. B | Profundidad C | Desde arriba D | Distancia entre centros E | Número de orificios | Diámetro del orificio | Nivel del agua (Z-Y) | |
| DX2118 | 218 | 195 | 210 | 60 | 140 | 2 | 9 | 4.20 |
| DX2918 | 290 | 175 | 195 | 70 | 100 | 3 | 9 | 5.40 |
| DX3321 | 335 | 215 | 215 | 65 | 85 | 5 | 9 | 9.30 |
| DX3921 | 405 | 215 | 220 | 65 | 100 | 4 | 11 | 9.30 |
| DX4721 | 485 | 217 | 215 | 75 | 95 | 5 | 11 | 11.50 |
Nota: La distancia y el diámetro de los orificios de montaje pueden personalizarse.
¿No estás seguro de qué cangilón se adapta a tu sistema?
Indícanos tu aplicación o el tamaño requerido y te recomendaremos el modelo adecuado en un plazo de 24 horas.
Principio de funcionamiento
Los cangilones tipo DX combinan un sistema de transferencia deslizante del material con una descarga controlada, reduciendo los impactos bruscos durante el transporte. Esto ayuda a mantener la integridad del grano incluso en condiciones de secado a alta temperatura.
Comparación con el tipo DH
Los cangilones DX y DH se utilizan en sistemas de secado de granos, pero difieren según la temperatura de operación:
- Tipo DX: diseñado para aplicaciones de secado a alta temperatura
- Tipo DH: diseñado para aplicaciones de secado a baja temperatura
Ambos tipos son adecuados para materiales similares; la selección depende de la temperatura del sistema y de los requisitos del proceso.
Comparación de cangilones DM vs DH vs DX
Diferentes diseños de cangilones han sido desarrollados para aplicaciones específicas en el procesamiento y secado de granos:
- Tipo DM: diseñado para molienda de arroz, utiliza un sistema de descarga deslizante para garantizar un transporte suave y minimizar el daño del grano, especialmente para mantener su apariencia
- Tipo DH: diseñado para sistemas de secado de granos a baja temperatura, proporcionando un transporte estable y suave para reducir daños durante el proceso
- Tipo DX: diseñado para aplicaciones de secado a alta temperatura, combinando alta capacidad con transporte de bajo daño para granos secos, alimentos balanceados y semillas
| Tipo de cangilón | Aplicación | Característica clave | Condición de trabajo |
|---|---|---|---|
| DM | Molienda de arroz | Descarga deslizante, daño ultra bajo | Temperatura normal |
| DH | Secado de granos | Transporte suave, bajo daño | Secado a baja temperatura |
| DX | Secado de granos | Alta capacidad + bajo daño | Secado a alta temperatura |
Estos tipos de cangilones se utilizan ampliamente en sistemas avanzados de procesamiento y secado de granos, con conceptos de diseño basados en tecnologías desarrolladas por empresas como KANEKO (Japón) y SUNCUE (Taiwán).
Ventajas de rendimiento
Los cangilones tipo DX ofrecen un equilibrio entre alta capacidad y bajo nivel de daño, mejorando la eficiencia general del sistema sin comprometer la calidad del grano.
- Alta capacidad de transporte
- Reducción del daño del grano
- Funcionamiento estable en sistemas de secado
- Adecuado para operación continua
Consideraciones de ingeniería
Para un rendimiento óptimo, se deben considerar los siguientes factores:
- Temperatura de secado
- Características del material
- Velocidad del elevador
- Espaciado y configuración de los cangilones
Preguntas Frecuentes – Cangilón Elevador DX de Bajo Daño para Granos
¿Qué es un cangilón elevador DX de bajo daño para granos?
El cangilón elevador tipo DX es un cangilón especialmente diseñado para reducir la rotura del grano durante el transporte vertical. Se utiliza comúnmente en secadoras de granos, molinos de arroz y sistemas agrícolas de elevación donde es importante proteger la calidad del grano.
¿En qué aplicaciones se utilizan los cangilones elevadores DX para granos?
Los cangilones DX son ampliamente utilizados en sistemas de secado de granos, plantas procesadoras de arroz, equipos de transporte de semillas, elevadores de maíz y sistemas agrícolas de manejo de materiales a granel.
¿Cuál es la ventaja de un cangilón DX de bajo daño para granos?
La principal ventaja del cangilón DX es el manejo suave del grano. Su diseño ayuda a minimizar el impacto durante la carga y descarga, reduciendo la cantidad de granos quebrados y manteniendo la calidad del producto.
¿Qué materiales están disponibles para los cangilones elevadores DX?
Los cangilones elevadores DX para granos se fabrican comúnmente en HDPE, nylon y PU. El HDPE ofrece ligereza, el nylon proporciona mayor resistencia al desgaste y el PU mejora la resistencia al impacto y la vida útil.
¿Los cangilones elevadores DX son adecuados para sistemas de secado de granos?
Sí. Los cangilones DX se utilizan comúnmente en equipos de secado de granos porque reducen el daño durante el transporte y favorecen un flujo suave del material.
¿Cuál es la diferencia entre los cangilones secadores tipo DX y tipo DH?
Los cangilones DX están diseñados principalmente para reducir el daño al grano durante el transporte, mientras que los cangilones DH suelen estar optimizados para sistemas de secado a baja temperatura con requisitos de manejo suave.
¿Cómo elegir el tamaño correcto de un cangilón elevador DX?
La selección del tamaño depende del tipo de grano, la capacidad de transporte, la velocidad del elevador, el diámetro de la polea y el espaciado entre cangilones. Las dimensiones A, B y C se utilizan comúnmente para seleccionar el modelo adecuado.
