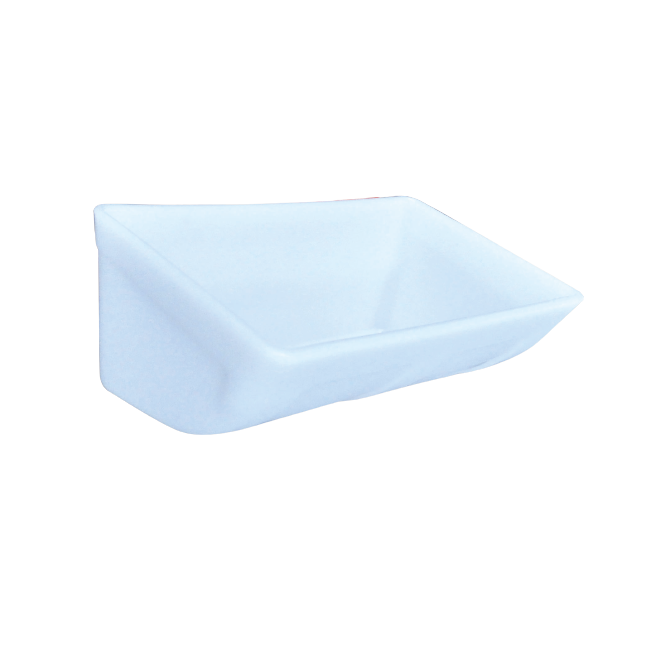

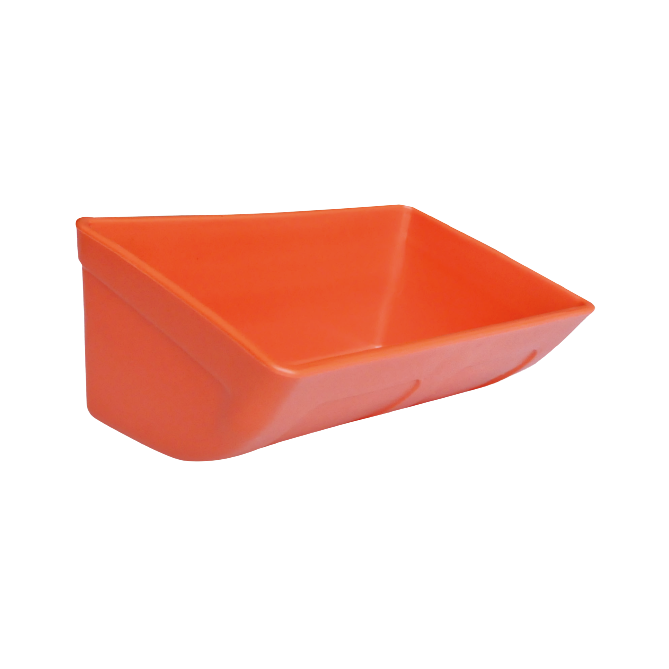

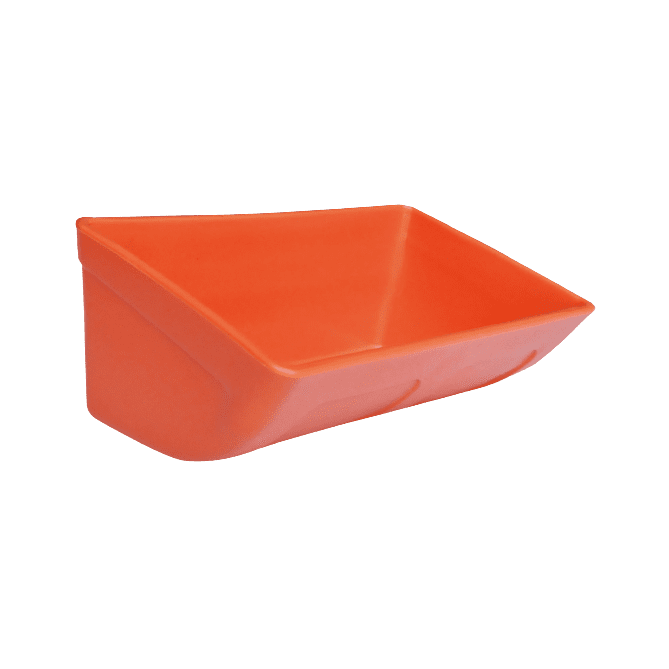

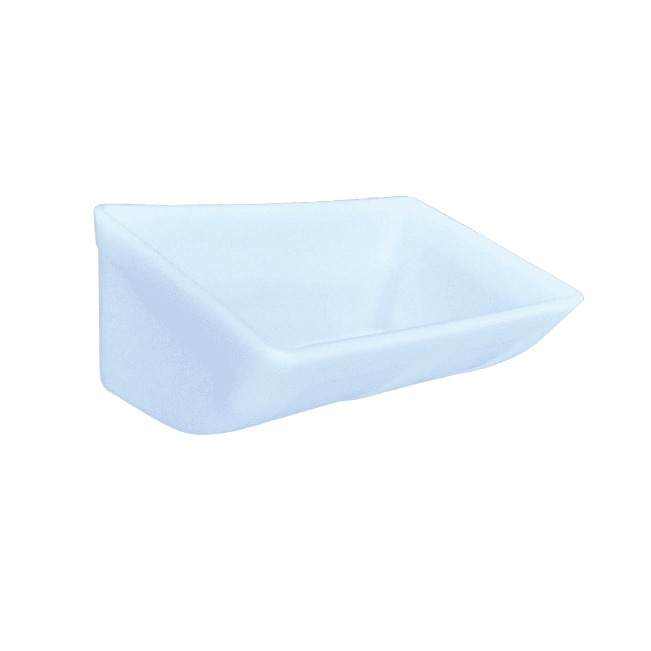

Descripción del cangilón elevador tipo DQ

El cangilón elevador tipo DQ es un cangilón de fondo poco profundo diseñado en sistema métrico. Corresponde al tipo DS (fondo profundo), compartiendo dimensiones similares en A y B, como los modelos DQ2314 y DS2314.

Esta compatibilidad estructural permite una selección flexible según los requisitos de transporte, manteniendo la coherencia del sistema.

Principio de funcionamiento

A diferencia de los cangilones tipo DS, que funcionan mediante descarga por gravedad, los cangilones tipo DQ operan basándose en la fuerza centrífuga. Están diseñados para sistemas de elevadores de cangilones de alta velocidad, donde una velocidad de rotación suficiente genera la fuerza centrífuga necesaria para la descarga del material.

Aplicaciones

Los cangilones elevadores tipo DQ se utilizan ampliamente en:

  • Transporte de materiales en polvo
  • Procesamiento de granos y piensos
  • Manejo de materiales a granel en aplicaciones agrícolas
  • Sistemas para materiales ligeros a granel

Son especialmente comunes en el mercado europeo, con aplicaciones típicas en sistemas como los utilizados por STIF (Francia).

Características del producto

El cangilón tipo DQ está diseñado para el manejo eficiente de materiales en polvo y ligeros en entornos de transporte de alta velocidad.

  • Diseño de fondo poco profundo para una descarga controlada
  • Optimizado para operación centrífuga de alta velocidad
  • Adecuado para materiales en polvo y finos
  • Tamaño métrico compatible con sistemas europeos
  • Rendimiento fiable en transporte continuo

Opciones de materiales

Los materiales disponibles incluyen:

  • HDPE – ligero, rentable y adecuado para aplicaciones generales
  • Nylon – mayor resistencia mecánica y al desgaste
  • PU (poliuretano) – excelente resistencia al impacto y mayor vida útil

Se pueden seleccionar diferentes materiales según las condiciones de trabajo, como abrasión, temperatura y requisitos de impacto.

Recomendaciones de uso

  • Adecuado para descarga centrífuga a alta velocidad y elevación de materiales ligeros a granel
  • Las dimensiones A, B y C indicadas en la tabla corresponden al material HDPE. Debido a las diferencias de contracción, los cangilones de Nylon y PU presentan un incremento aproximado del 2%
  • Se recomienda utilizar la capacidad (Z–Y) +5% como referencia para el diseño de ingeniería

Dibujo técnico

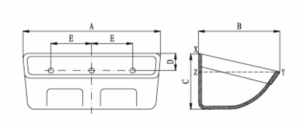

dq elevator bucket drawing

Especificaciones

Modelo Dimensión del Cangilón(mm) Orificios de montaje(mm) Capacidad(L)
Longitud
A		 Proy.
B		 Profundidad
C		 Desde arriba
D		 Distancia entre centros (E) Nº de orificios Diámetro del orificio Capacidad total (X–Y) Capacidad útil (Z–Y)+10% Capacidad de agua (Z–Y)
DS0705 78 55 71 20 40 2 7 0.16 0.07 0.06
DS0807 90 75 64 20 50 2 7 0.25 0.15 0.14
DS1009 104 90 82 24 50 2 7 0.4 0.29 0.26
DS1109 116 92 85 25 60 2 7 0.42 0.3 0.27
DS1307 130 75 80 25 60 2 7 0.4 0.24 0.22
DS1309 130 90 80 25 60 2 7 0.5 0.25 0.23
DS1311 134 115 94 35 60 2 7 0.75 0.56 0.51
DS1411 145 110 96 35 60 2 7 0.75 0.59 0.54
DS1508 152 84 78 18 76 2 7 0.47 0.35 0.32
DS1511 150 115 94 35 80 2 7 1.07 0.9 0.8
DS1612 165 124 110 40 90 2 7 1.1 0.81 0.74
DS1613 164 139 124 40 90 2 9 1.4 1.12 1.02
DS1812 188 125 115 40 120 2 9 1.2 0.73 0.66
DS1814 188 140 127 40 120 2 9 1.7 1.32 1.2
DS2010 202 102 98 20 120 2 7 1 0.83 0.75
DS2014 206 140 117 40 120 2 9 1.65 1.05 0.95
DS2312 235 125 118 40 120 2 9 1.7 1.32 1.2
DS2314 237 142 127 40 85 3 9 2.1 1.6 1.45
DS2316 236 164 148 45 85 3 9 2.88 1.85 1.68
DS2511 250 114 115 25 125 2 7 1.5 0.99 0.9
DS2616 268 162 145 45 90 3 9 3.15 2.3 2.09
DS2812 280 126 116 40 100 3 9 2 1.63 1.48
DS2814 285 140 127 40 100 3 9 3 2.2 2
DS2816 282 168 149 45 100 3 9 3.6 2.75 2.5
DS2823 289 230 190 55 100 3 9 6.7 4.85 4.41
DS2916 297 170 155 45 110 3 9 4 2.77 2.52
DS2919 295 197 178 50 75 4 9 5.8 4.72 4.29
DS3114 312 147 146 45 80 4 9 3.26 2.3 2.09
DS3116 313 168 154 45 85 4 9 4.4 3.09 2.81
DS3118 312 190 170 45 85 4 9 4.8 3.47 3.15
DS3121 316 218 195 55 85 4 9 7.6 6.2 5.56
DS3518 358 190 174 50 95 4 9 5.8 4.5 4.1
DS3621 365 220 200 55 95 4 9 8.5 7.1 6.45
DS4118 419 190 178 50 85 5 9 8.4 5.64 5.13
DS4121 418 222 200 55 85 5 9 10.4 8.77 7.97
DS4621 460 220 200 55 95 5 9 12 9.8 8.9
DS4822 480 223 210 68 76 6 11 13 9.24 8.4
DS5121 519 228 203 55 90 6 11 13.11 11.66 10.6

Nota: La distancia y el diámetro de los orificios de montaje pueden personalizarse.

¿No está seguro de qué cangilón es adecuado para su sistema?

Indíquenos su aplicación o las dimensiones requeridas y le recomendaremos el modelo adecuado en un plazo de 24 horas.

Comparación con cangilones tipo DS

  • Tipo DQ – fondo poco profundo, descarga centrífuga, adecuado para sistemas de alta velocidad y materiales ligeros
  • Tipo DS – fondo profundo, descarga por gravedad, adecuado para sistemas de menor velocidad y materiales de mayor tamaño de partícula

Ambos tipos comparten dimensiones similares (por ejemplo, DQ2314 y DS2314), lo que permite una sustitución flexible según los requisitos de la aplicación.

Ventajas de rendimiento

Los cangilones elevadores tipo DQ son ideales para sistemas de transporte de alta velocidad, donde la fuerza centrífuga garantiza una descarga continua y eficiente del material. Esto los hace especialmente adecuados para materiales en polvo y materiales ligeros a granel.

Consideraciones de ingeniería

La selección de cangilones tipo DQ depende de:

  • Velocidad de funcionamiento del elevador
  • Tipo de material (polvo o partículas)
  • Espaciado entre cangilones
  • Diámetro de la polea motriz

Una correcta combinación de estos factores garantiza una eficiencia óptima del sistema de transporte.

Cangilón tipo DQ vs otros cangilones de elevador

En comparación con otros tipos de cangilones, ofrecemos una gama completa de cangilones para elevadores que cubren diferentes capacidades y estándares de sistema. Disponemos tanto de modelos en pulgadas como en sistema métrico para adaptarse a distintas configuraciones:

  • Tipo D – cangilón de fondo profundo en pulgadas, recomendado para transporte de alta capacidad y aplicaciones de servicio pesado
  • Tipo S – cangilón de fondo poco profundo en pulgadas, adecuado para materiales a granel ligeros y transporte estable y suave
  • Tipo DS – cangilón de fondo profundo en sistema métrico, ideal para transporte de alta capacidad en instalaciones métricas
  • Tipo M – cangilón de capacidad media en sistema métrico, ideal para aplicaciones que requieren equilibrio entre capacidad y control de descarga
  • Tipo DQ – cangilón de fondo poco profundo en sistema métrico, adecuado para menor capacidad y aplicaciones con descarga más controlada

Esta gama permite a los clientes seleccionar el tipo de cangilón más adecuado en función de la capacidad, las características del material y los estándares del sistema.

También te puede interesar

Cangilones de fondo poco profundo tipo DQ: acero vs plástico (comparación tipo DQ y tipo S)

Característica
Cangilón DQ de acero (fondo poco profundo) Cangilón plástico tipo S (métrico) Cangilón plástico tipo DQ (pulgadas)
Material Acero al carbono / acero inoxidable HDPE / Nylon / PU HDPE / Nylon / PU
Método de fabricación Estampado de una sola pieza (embutición profunda) Moldeo por inyección Moldeo por inyección
Estructura Sin soldaduras, alta resistencia  Ligero, diseño integrado  Ligero, diseño integrado
Peso Pesado Ligero Ligero
Resistencia  Muy alta, adecuado para servicio pesado Media Media
Resistencia al desgaste Excelente para materiales abrasivos Buena Buena
Resistencia a la corrosión Baja (requiere recubrimiento o acero inoxidable) Excelente (no corrosivo) Excelente (no corrosivo)
Diseño de capacidad Fondo poco profundo, descarga rápida Optimizado para descarga limpia Fondo poco profundo, tipo DQ estándar
Estándar de tamaño  Sistema métrico  Sistema métrico  Sistema en pulgadas
Personalización Limitada (dependiente del molde) Limitada Limitada
Aplicaciones Cemento, arena, manejo industrial de materiales a granel Granos, piensos, agricultura Granos, piensos, transporte estándar
Resistencia a la temperatura Apto para altas temperaturas Media (según el material) Media (según el material)
Costo  Mayor inversión inicial, larga vida útil Más bajo Más bajo

Preguntas Frecuentes – Cangilón Elevador Tipo DQ de Fondo Poco Profundo

¿Qué es un cangilón elevador tipo DQ?

El cangilón elevador tipo DQ es un cangilón de fondo poco profundo diseñado para sistemas de elevadores de cangilones con descarga centrífuga. Se utiliza comúnmente en aplicaciones de transporte de alta velocidad para polvos y materiales ligeros a granel.

¿Qué materiales están disponibles para los cangilones elevadores tipo DQ?

Los cangilones elevadores tipo DQ se fabrican comúnmente en HDPE, nylon y PU. El HDPE ofrece ligereza, el nylon proporciona mayor resistencia al desgaste y el PU brinda excelente resistencia al impacto y una larga vida útil.

¿En qué aplicaciones se utilizan los cangilones elevadores tipo DQ?

Los cangilones elevadores tipo DQ son ampliamente utilizados en transporte de polvos, manejo de granos, procesamiento de alimentos balanceados, sistemas agrícolas de materiales a granel y otras aplicaciones de transporte de materiales ligeros.

¿Cuál es la diferencia entre los cangilones tipo DQ y tipo DS?

Los cangilones tipo DQ tienen un diseño de fondo poco profundo y son adecuados para descarga centrífuga en sistemas de alta velocidad. Los cangilones tipo DS poseen un diseño de fondo profundo y se utilizan comúnmente para descarga por gravedad en aplicaciones de transporte de menor velocidad.

¿Los cangilones elevadores tipo DQ son adecuados para elevadores de alta velocidad?

Sí. Los cangilones elevadores tipo DQ están específicamente diseñados para sistemas de elevadores de alta velocidad donde la descarga del material se realiza mediante fuerza centrífuga.

¿Cómo elegir el tamaño correcto de un cangilón elevador tipo DQ?

La selección del tamaño depende del ancho de la banda, la velocidad del elevador, el diámetro de la polea, la densidad del material y la capacidad de transporte requerida. Las dimensiones métricas A, B y C se utilizan comúnmente para determinar el modelo adecuado.

¿Los cangilones elevadores tipo DQ son adecuados para materiales en polvo?

Sí. Los cangilones elevadores tipo DQ son especialmente adecuados para polvos y materiales ligeros a granel, ya que el diseño de fondo poco profundo favorece una descarga centrífuga eficiente.

¿No está seguro de qué tipo de cangilón elegir?
Envíenos sus requisitos y nuestro equipo le recomendará la mejor solución para su aplicación.
