Cangilón DL3319 para elevador tipo Z: dimensiones, montaje lateral y compatibilidad
Al reemplazar cangilones en un elevador de cangilones tipo Z accionado por cadena, no basta con encontrar un modelo de apariencia similar. Las dimensiones del cangilón, la estructura de montaje lateral, la posición de los orificios y la conexión con la cadena deben coincidir con el equipo existente.

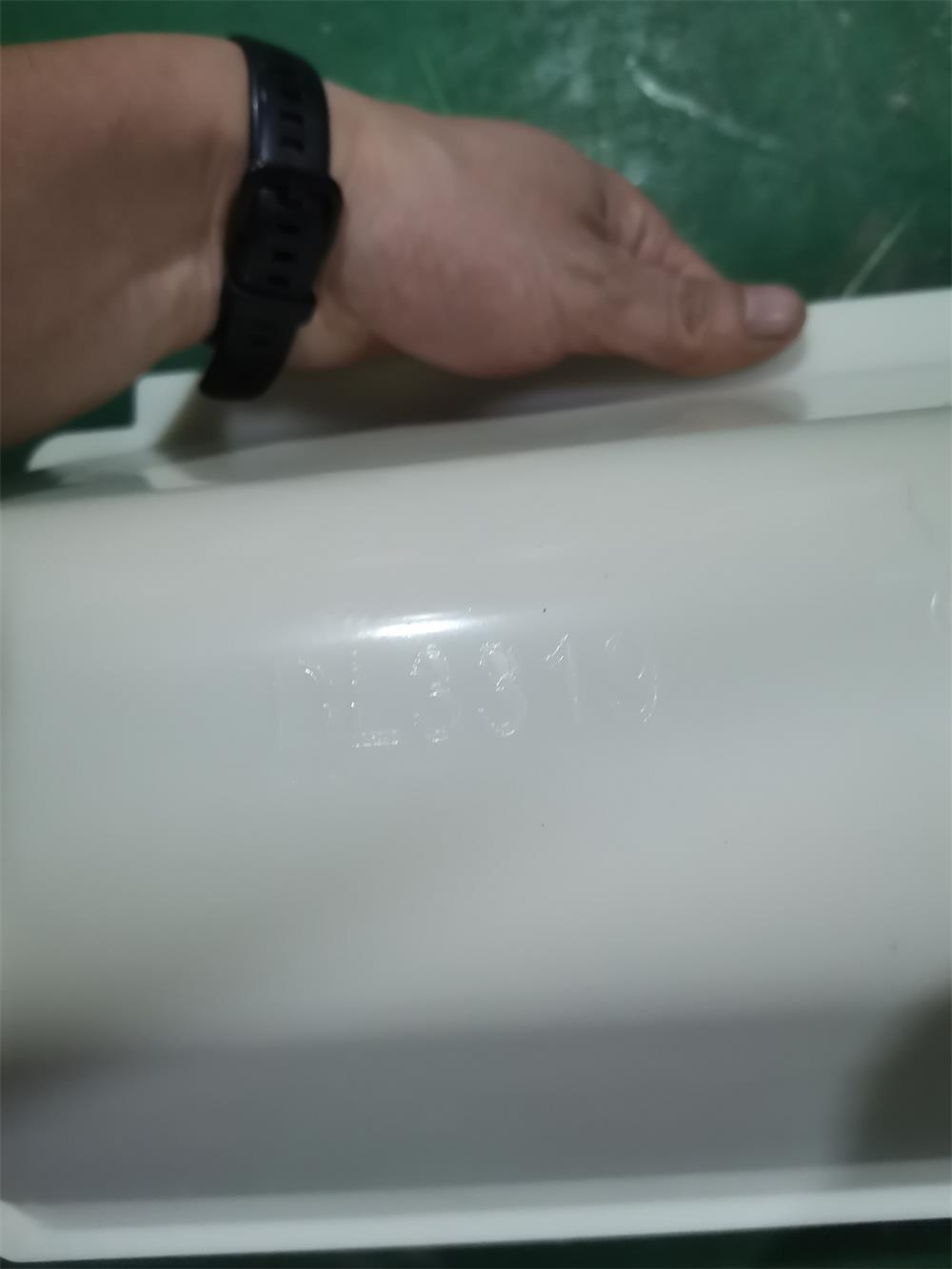

El DL3319 es uno de nuestros modelos estándar con molde existente dentro de nuestra gama de cangilones DL para elevadores tipo Z. Si las dimensiones y el montaje de su cangilón actual coinciden con este diseño, puede ser una solución práctica de reemplazo sin necesidad de desarrollar un molde nuevo.

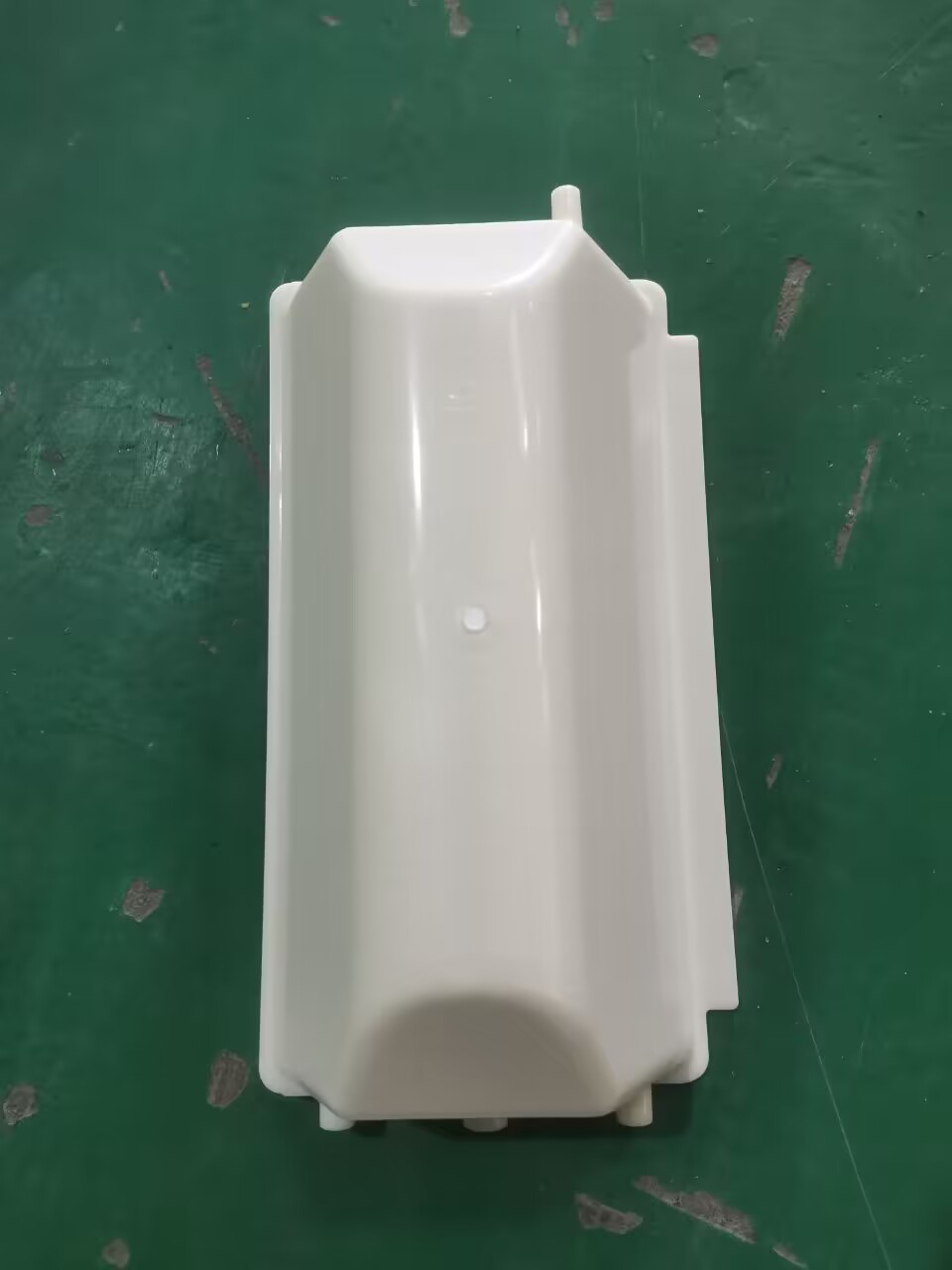

Cangilón DL3319 para elevador tipo Z: descripción general
El DL3319 está diseñado para sistemas de elevadores de cangilones tipo Z con cadena, que combinan transporte horizontal y vertical. Es adecuado para aplicaciones que requieren un manejo suave de materiales, como granos, semillas, snacks, ingredientes alimentarios, alimentos para mascotas, azúcar y otros materiales ligeros a granel.
A diferencia de los cangilones convencionales para descarga centrífuga o por gravedad, los cangilones de un elevador tipo Z se desplazan junto con la cadena a través del sistema. Esto ayuda a reducir la rotura del producto, los derrames y los daños durante el transporte.
Por qué es importante confirmar las dimensiones exactas
Los cangilones DL utilizados en elevadores tipo Z no son necesariamente intercambiables entre distintos fabricantes de equipos. Dos cangilones pueden parecer similares desde el frente, pero tener dimensiones generales, perfiles laterales o posiciones de fijación completamente diferentes.
Antes de confirmar un reemplazo, recomendamos comparar los siguientes puntos con su cangilón actual:

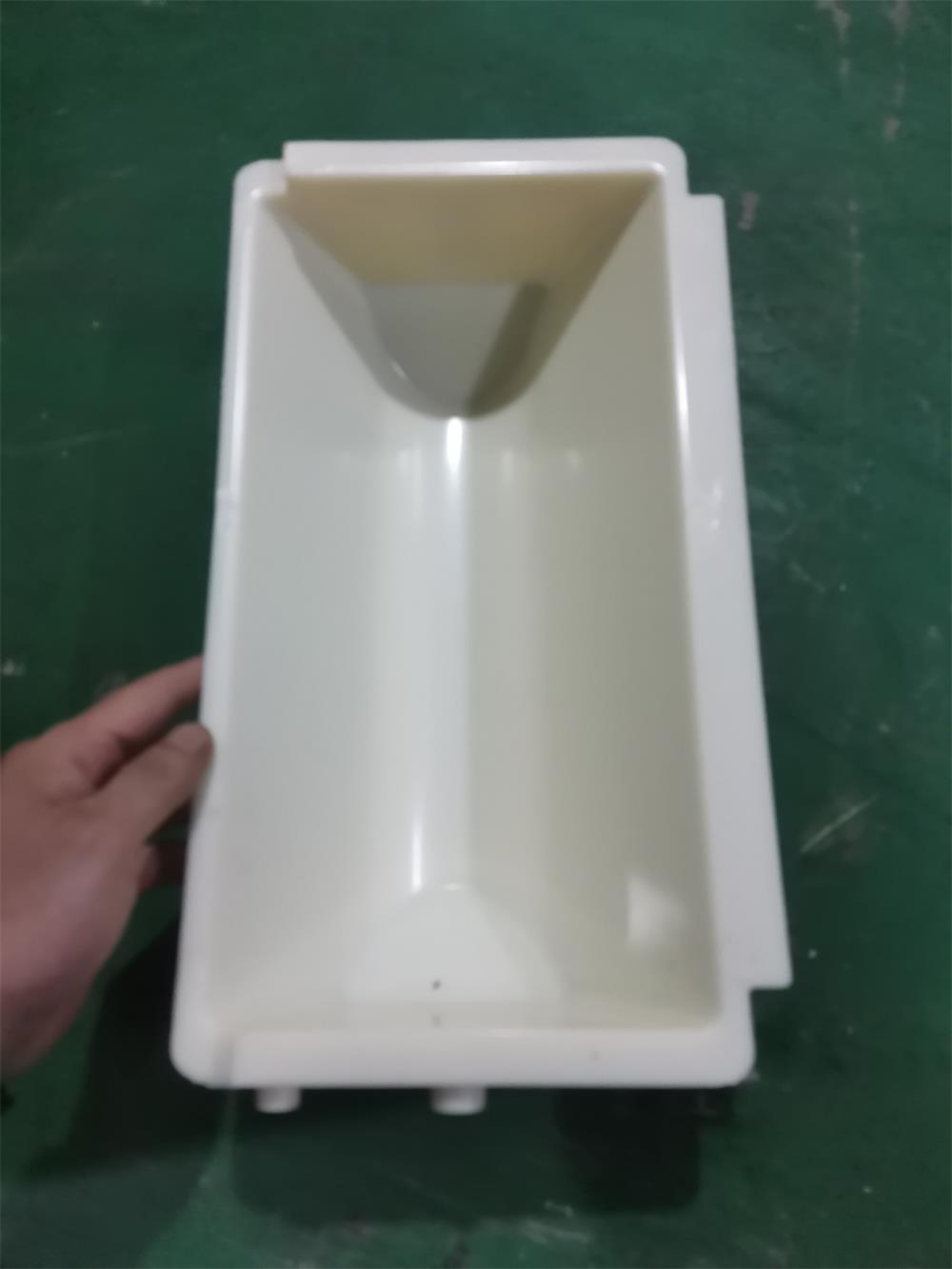

- Longitud, ancho y profundidad totales

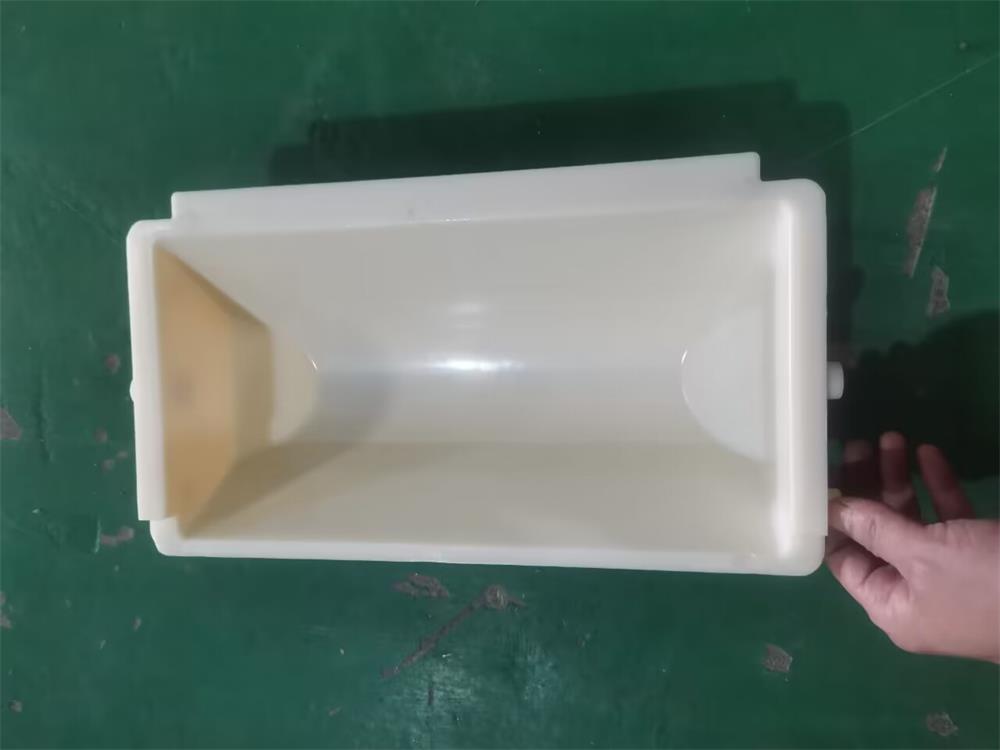

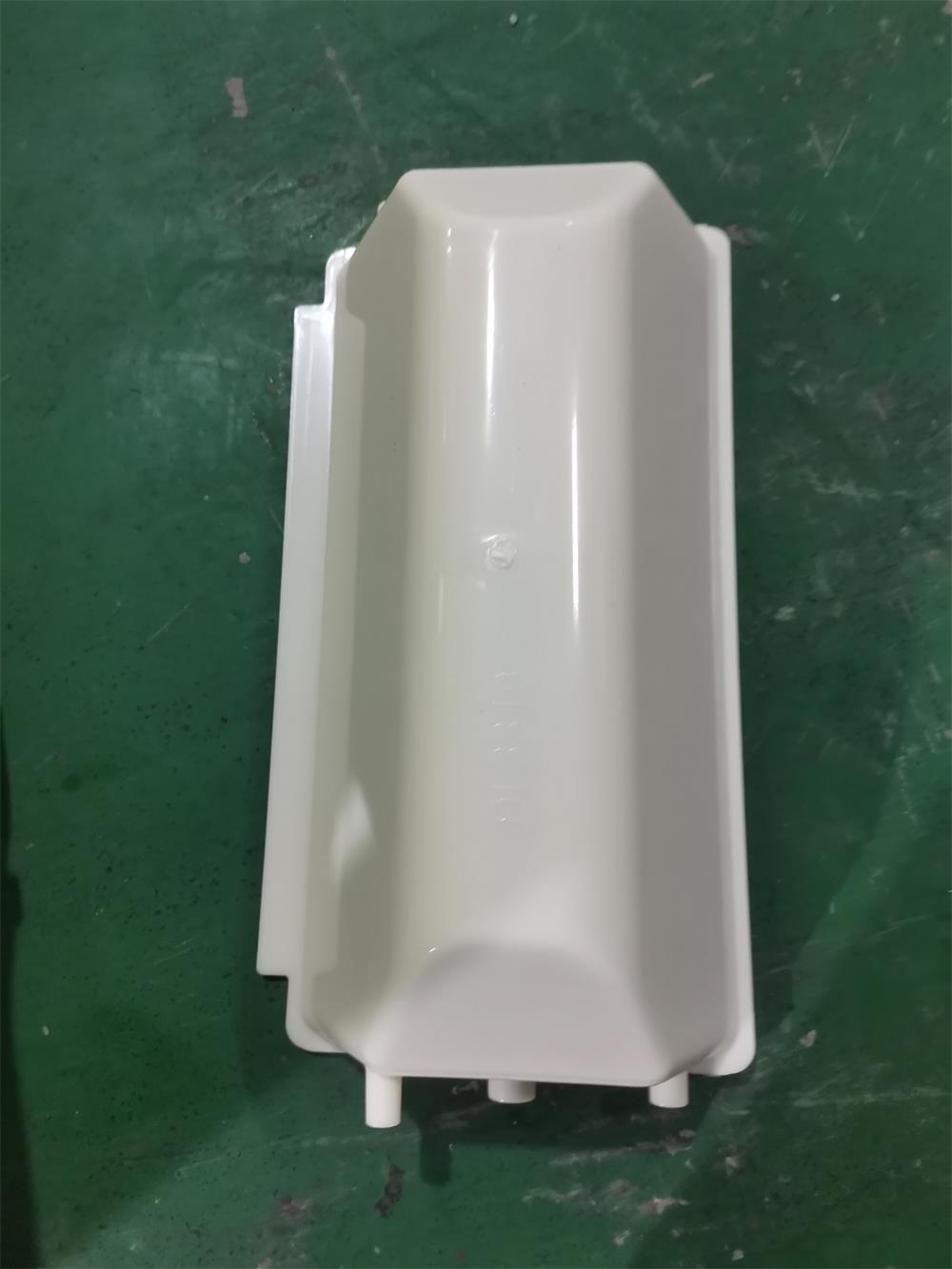

- Perfil de la brida superior y de la parte inferior

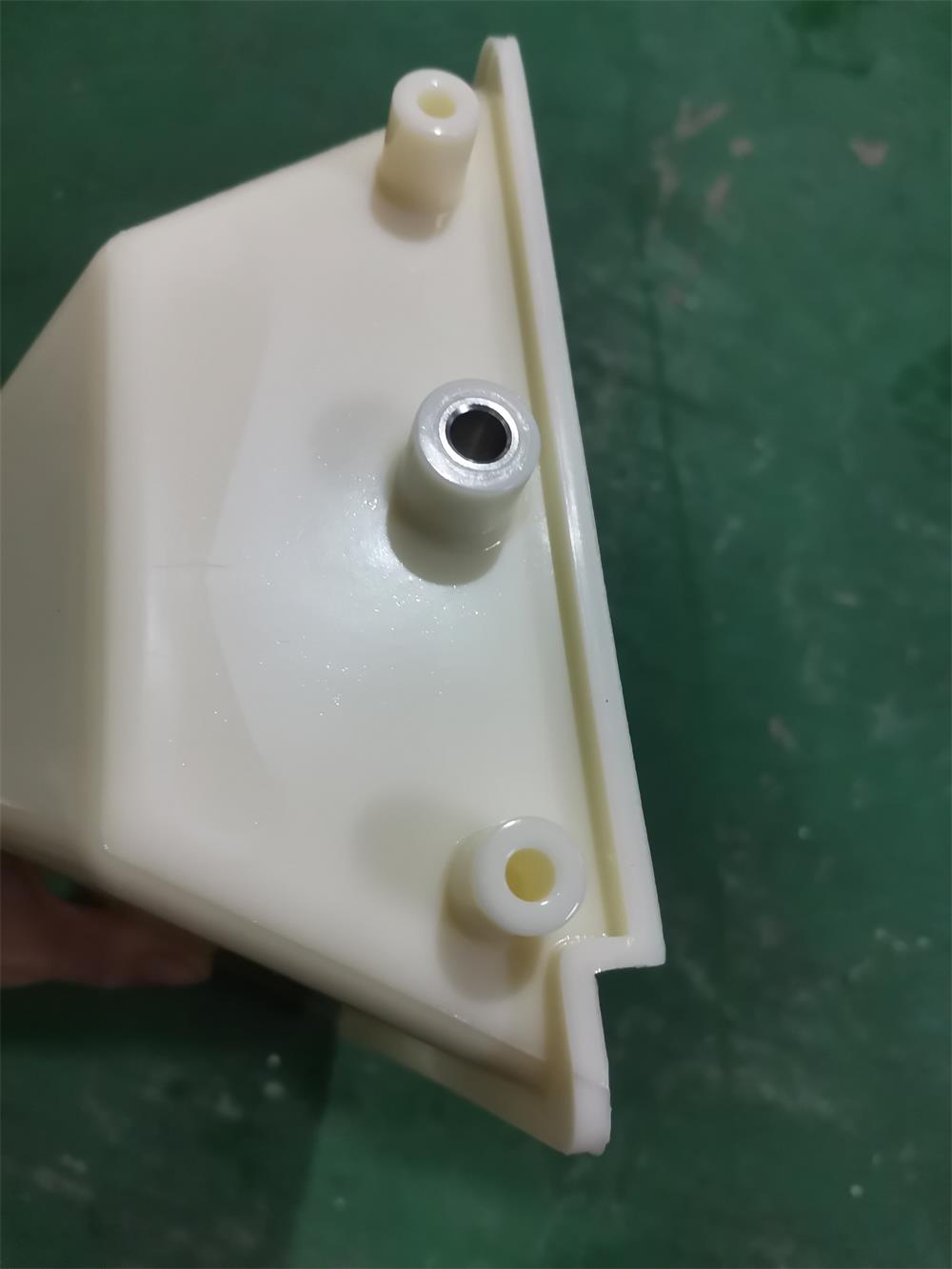

- Posición de los puntos de montaje laterales
- Diámetro y distancia entre centros de los orificios
- Número y disposición de los puntos de fijación
- Tipo de cadena, paso y estructura de los accesorios

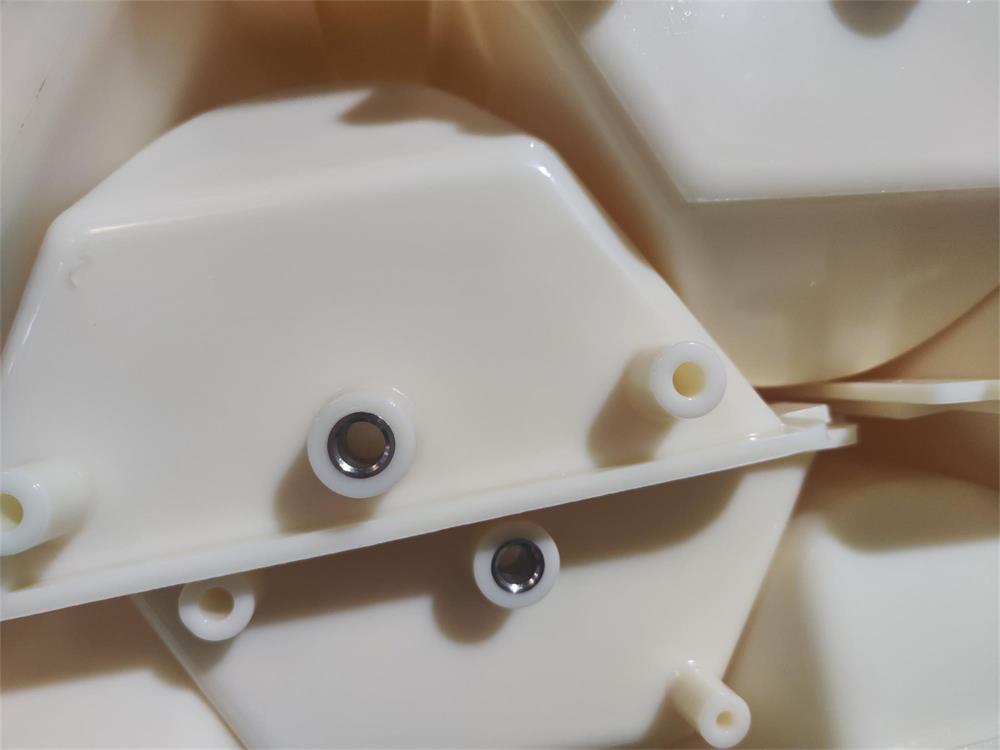

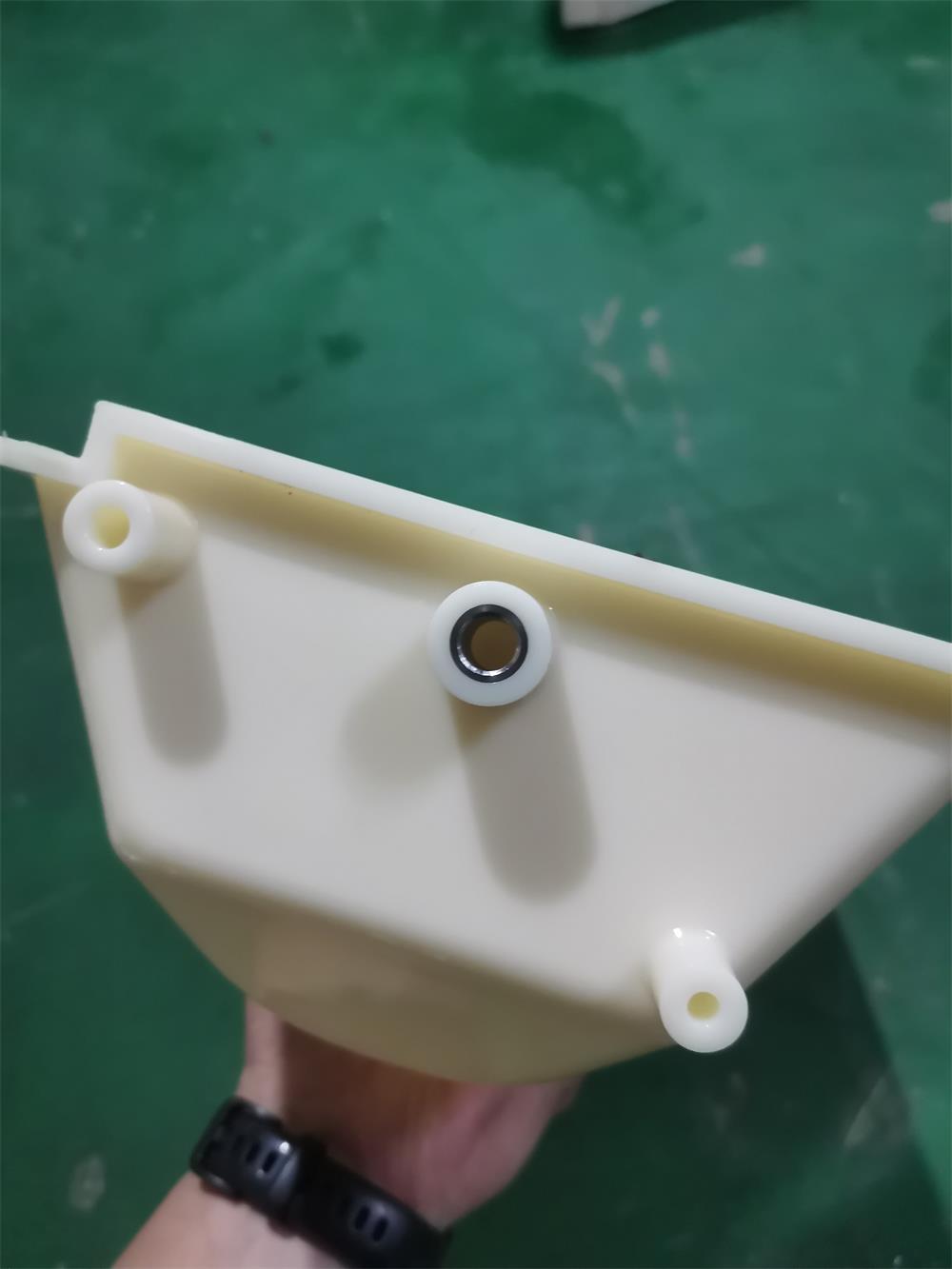

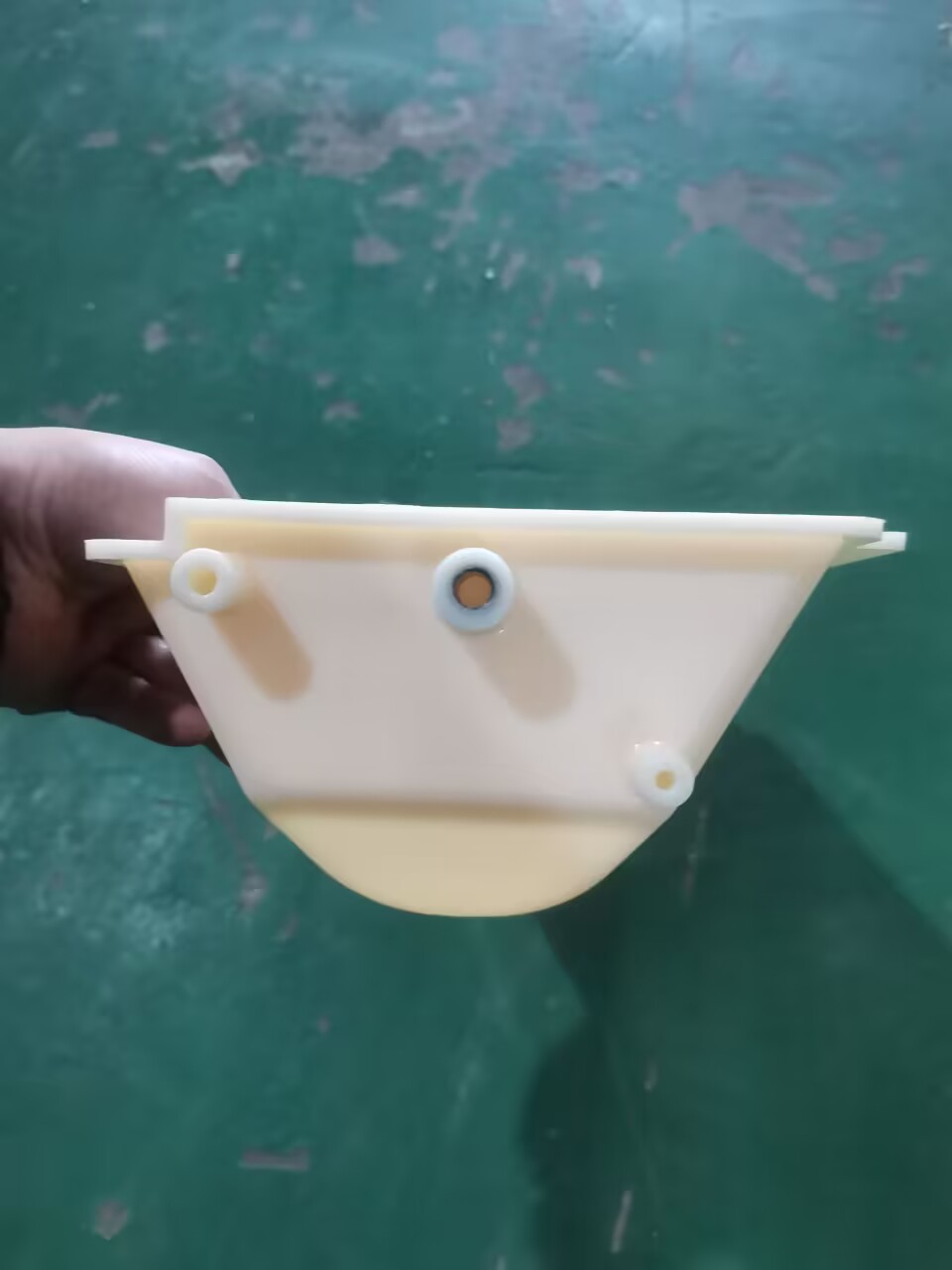

La estructura de montaje lateral es especialmente importante. El DL3319 mostrado en esta página tiene una disposición específica de soportes reforzados y orificios de fijación. Incluso una pequeña diferencia en la posición de los orificios puede impedir una instalación correcta.
Dimensiones y montaje lateral del DL3319

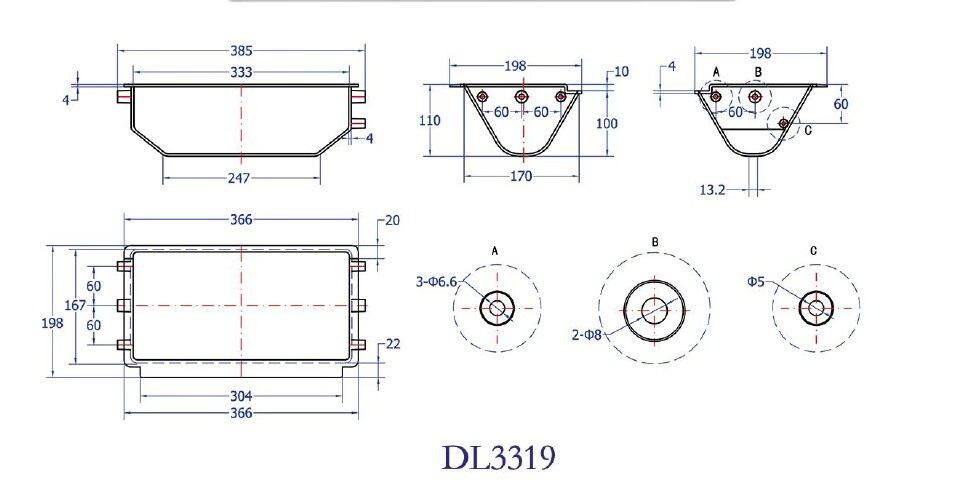

Consulte el plano técnico del DL3319 para verificar las dimensiones y los detalles de montaje lateral. El modelo tiene una dimensión nominal aproximada de 330 × 198 × 110 mm y una capacidad indicada de 3,60 L.
El plano también muestra las posiciones de fijación A, B y C en ambos lados del cangilón. Antes de realizar el pedido, compare cuidadosamente los diámetros de los orificios, las distancias entre centros y el perfil lateral con su cangilón existente.
Si puede enviarnos fotos de su cangilón actual, un plano con medidas o una muestra física, podremos ayudarle a compararlo con nuestro modelo DL3319.
Dos modelos estándar con moldes existentes
El DL3319 y el DL4013 son modelos estándar DL fabricados con moldes existentes. Ambos se utilizan en elevadores tipo Z accionados por cadena, pero sus dimensiones y estructuras de montaje lateral son diferentes. Por ello, la selección final siempre debe basarse en el plano y en la compatibilidad con el sistema existente.

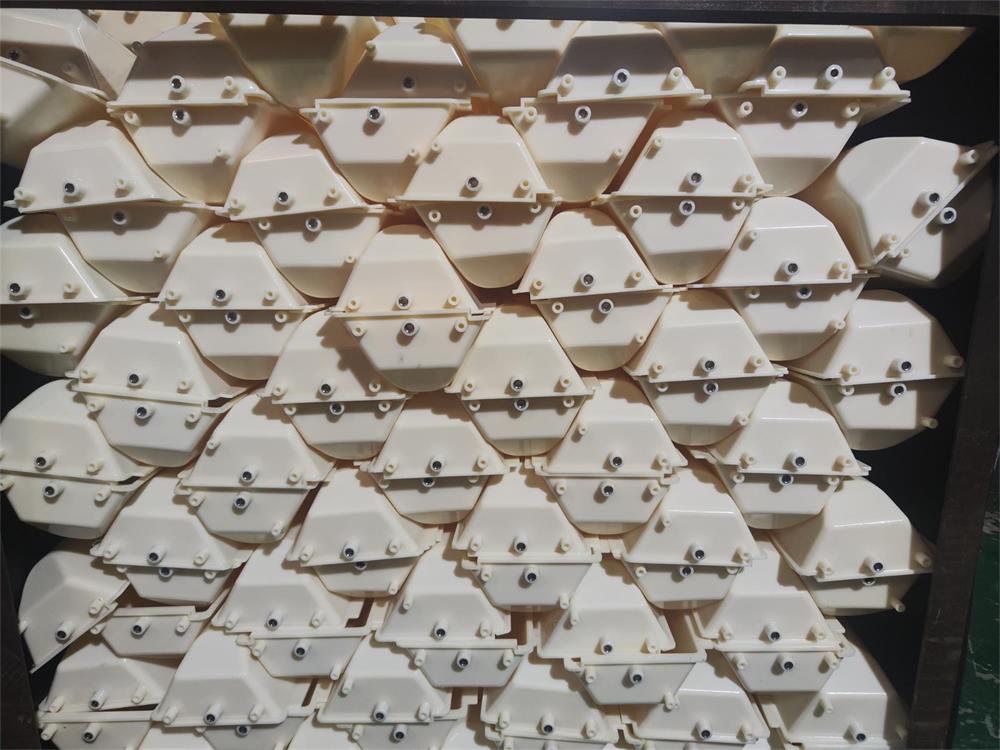

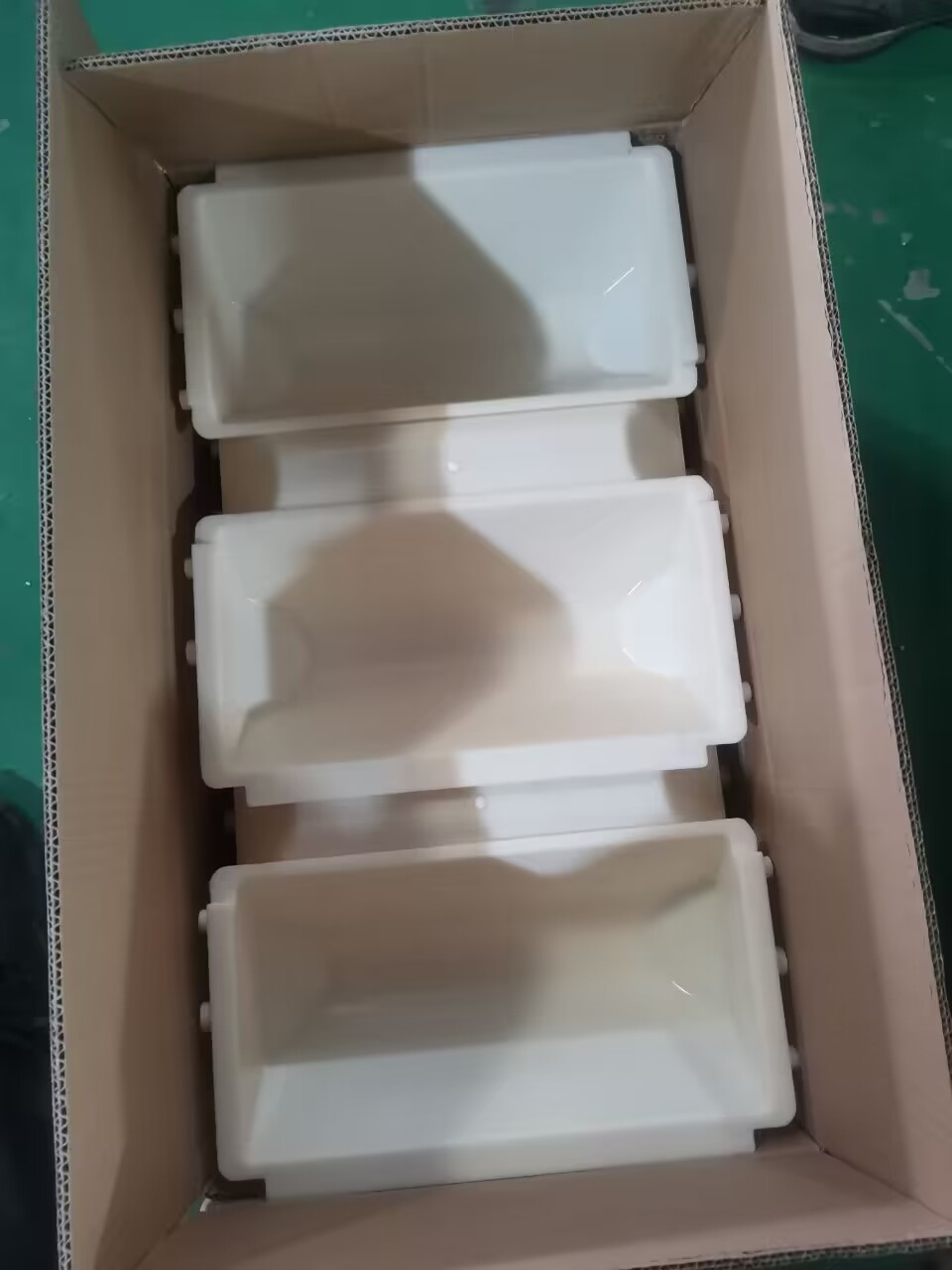

Suministramos 200 cangilones DL3319 de ABS blanco a un cliente de Tailandia para un elevador tipo Z. El cliente nos envió primero fotos de sus cangilones para comparar el modelo. Después de confirmar las dimensiones, enviamos el plano para su aprobación antes de iniciar la producción.
También suministramos 200 cangilones ABS DL4013 a un cliente de Tailandia. Este caso demuestra por qué cada modelo debe confirmarse individualmente según las dimensiones y los puntos de montaje del equipo.
¿Qué ocurre si su cangilón es diferente?
Si su cangilón no coincide con el plano DL3319, no recomendamos seleccionarlo únicamente por su aspecto exterior. Una diferencia en la posición de los orificios laterales, el ancho de la brida o la estructura de fijación puede afectar la instalación y el funcionamiento del transportador.
Para cantidades pequeñas de reemplazo, desarrollar un molde completamente nuevo normalmente no es económico. En estos casos, primero comprobamos si uno de nuestros modelos DL existentes puede ajustarse a sus requisitos.
Para conocer la información necesaria al comparar cangilones y cadenas para un elevador tipo Z, consulte nuestra guía: Consejos para pedir cangilones y cadenas para elevadores de cangilones tipo Z.
Cómo comprobar si el DL3319 es adecuado para su elevador
Para confirmar la compatibilidad de forma eficiente, envíenos:
- Fotos del cangilón existente desde el frente, el interior, el lateral y la parte inferior
- Un plano o las dimensiones principales del cangilón
- Fotos y medidas de los orificios laterales de montaje
- El paso de la cadena y las dimensiones de los accesorios, si están disponibles
- La cantidad requerida y el material preferido
Compararemos su información con el plano DL3319 y le indicaremos si es una opción de reemplazo adecuada. Si coincide, podremos enviarle el plano para la confirmación final antes de la producción.
¿Busca un cangilón DL3319 de reemplazo?
Envíenos fotos, un plano o las medidas de su cangilón actual. Si su elevador tipo Z utiliza las mismas dimensiones y el mismo montaje lateral del DL3319, podremos ofrecerle una solución basada en nuestro molde existente.
