Descripción del Producto

Nuestras cadenas de rodillos tipo bush de las series GLF y 81X están diseñadas para transportadores de arrastre horizontales, ampliamente utilizados en el manejo de granos, procesamiento de alimentos balanceados y sistemas de transporte de materiales a granel.

Estas cadenas ofrecen un rendimiento confiable en aplicaciones de transporte continuo, especialmente en transportadores tipo TGSS de fondo plano.

La cadena del transportador de arrastre trabaja sobre ruedas dentadas (piñones) para transmitir potencia y garantizar un funcionamiento suave.

👉 También puede consultar nuestros piñones compatibles aquí.

Material y Fabricación

Fabricamos cadenas transportadoras tipo scraper de las series GLF, 81X, 81XH y 81XHH utilizando acero aleado de alta calidad para garantizar durabilidad y alto rendimiento.

  • Material de placas de cadena: 40Mn
  • Material de pernos y rodillos: 40Cr

Todos los componentes son tratados térmicamente para lograr una dureza superficial adecuada, lo que garantiza alta resistencia al desgaste y larga vida útil en operación continua.

Ventajas de Rendimiento

Nuestra cadena de transportador tipo scraper ofrece:

  • Alta resistencia a la tracción para aplicaciones de trabajo pesado
  • Gran capacidad anti-corte bajo carga
  • Excelente resistencia al desgaste gracias al tratamiento térmico
  • Funcionamiento estable y confiable en operación continua
  • Movimiento suave y eficiencia constante de transporte

Además, la cadena cuenta con un acabado superficial de alta calidad, que mejora tanto la durabilidad como la apariencia general.

Una correcta combinación entre cadena y piñón es fundamental para reducir el desgaste y prolongar la vida útil.

Un piñón bien diseñado ayuda a mejorar la eficiencia de transmisión y a reducir los costos de mantenimiento.

GLF 81x scraper conveyor chain drawing















81x chain pitch  chain

La serie de cadenas GLF se utiliza en transportadores de rastra plana tipo TGSS.
Se recomienda instalar nuestras paletas raspadoras planas de la serie BF.

Modelo Paso
P		 Interno
ancho
b1		 Rodillo
dia
d1		 Alfiler
dia
d2		 Lámina
ancho
H		 Lámina
espesor
T		 Parámetros de dimensión de la placa de flexión Rotura
carga
KN
Lámina
canales
L		 Agujero
espacio
L1		 Agujero
espacio
L2		 Agujero dia
GLF66.5(5-6)D 66.5 26.5 22.23 12.7 30 5/6 160 102 2-Φ9X14 130
230 95 195 4-Φ9X14
270 102 228
GLF66.675(5-6)D 66.675 26.5 22.23 12.7 30 5-6 182 90 150 4-Φ9X14 130
215 95 195
295 95 195
GLF100(6)D 100 38.5 36 16 40 6 170 115 2-Φ9X14 220
225 95 195 4-Φ9X14
294 115 245
370 155 255
GLF125(6)D 125 32.5 25 18 50 6 300 115 245 4-Φ9X14 180
370 130 330
GLF160(8)D×385 160 36.5 36 17.8 50 8 385 130 330 4-Φ11X15 200
GLF200(8)D×467 200 42.5 40 20 60 8 467 160 420 4-Φ13X17 250
81X 66.27 26.99 23.02 11.1 28.6 4 Se pueden personalizar otras dimensiones. 106.7
81XH 66.27 26.99 23.02 11.1 32.3 6/8 152
81XHH 66.27 26.99 23.02 11.1 32.3 8 186.7

Las especificaciones no incluidas anteriormente pueden personalizarse según los requisitos del cliente.
También podemos proporcionar planos estándar para su referencia bajo solicitud.

Comparación de Cadenas Transportadoras de Rastra: GLF vs 81X vs 81XH vs 81XHH

Serie de cadenas 81X, 81XH y 81XHH

81x conveyor chain   81xhh bush roller chain   81xh drag chain

Tipo de Cadena Tipo de Estructura Nivel de Resistencia Aplicación Típica Característica Clave
GLF Cadena de rastra plana Media Transportadores TGSS de rastra plana Diseñada para paletas raspadoras planas
81X Cadena de rodillo con casquillo Media Transportadores de rastra estándar Uso general, ampliamente utilizada
81XH Cadena de casquillo reforzada Alta Transporte de cargas pesadas Placas más gruesas, mayor resistencia
81XHH Cadena extra reforzada Muy alta Condiciones de alta carga o abrasivas Máxima resistencia y durabilidad

Puede seleccionar el tipo de cadena adecuado según la carga, las condiciones de trabajo y la estructura del transportador.

Para transportadores de rastra plana tipo TGSS, la serie GLF se utiliza comúnmente junto con paletas raspadoras, mientras que la serie 81X es más adecuada para aplicaciones generales de transporte horizontal.

Cómo Elegir la Cadena Correcta para Transportador de Rastra

Condición de Trabajo Tipo de Cadena Recomendado Motivo
Carga ligera, transporte estándar 81X Económica y adecuada para aplicaciones generales
Carga media, operación continua 81XH Mayor resistencia y mejor durabilidad
Carga pesada o material abrasivo 81XHH Máxima resistencia y alta resistencia al desgaste
Transportador TGSS de rastra plana GLF Diseñada específicamente para sistemas de rastra plana
Ambientes polvorientos o severos 81XH / 81XHH Mejor resistencia al desgaste y mayor vida útil
Requiere larga vida útil 81XH / 81XHH Reduce la frecuencia de mantenimiento y reemplazo

La selección correcta de la cadena depende de la carga, el tipo de material y las condiciones de trabajo.

Elegir una cadena de mayor resistencia puede ayudar a reducir la frecuencia de mantenimiento y prolongar la vida útil, especialmente en condiciones exigentes.

Si no está seguro de qué modelo elegir, no dude en enviarnos los detalles o planos de su transportador para recomendarle la mejor solución.

Aplicaciones Típicas de Cada Tipo de Cadena

Tipo de Cadena Aplicaciones Típicas Uso en la Industria
GLF Transportadores de rastra plana tipo TGSS Manejo de granos, procesamiento de alimentos balanceados
81X Transportadores horizontales estándar Manejo general de materiales a granel
81XH Sistemas de transporte de carga media a pesada Plantas de alimento, sistemas de almacenamiento de granos
81XHH Transporte de cargas pesadas o materiales abrasivos Cemento, minería, sistemas de alto desgaste

Los diferentes tipos de cadenas están diseñados para distintas condiciones de trabajo e industrias.

Seleccionar la cadena adecuada garantiza una operación estable, una mayor vida útil y menores costos de mantenimiento.

Transportador de Cadena Tipo Rastra

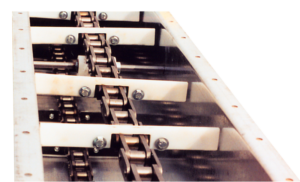

redler chain conveyor design scrape drag chain conveyor

Un sistema de transportador de rastra se compone principalmente de cadena, piñón y paletas raspadoras.

Información de Pedido

Para seleccionar el modelo de cadena adecuado, por favor proporcione:

  • Tipo de cadena (GLF, 81X, 81XH, 81XHH)
  • Paso y dimensiones
  • Condiciones de trabajo
  • Tipo de transportador

Si dispone de planos o muestras existentes, podemos fabricar conforme a sus especificaciones.

Para un mejor rendimiento, recomendamos seleccionar la cadena junto con el piñón y las paletas raspadoras como un sistema completo.

Preguntas Frecuentes – Cadena Transportadora Scraper GLF 81X

¿Qué es una cadena transportadora scraper GLF 81X?

La cadena transportadora scraper GLF 81X es una cadena de servicio pesado diseñada para sistemas transportadores tipo scraper utilizados en el transporte de materiales a granel. Se aplica comúnmente en manejo de granos, procesamiento de alimentos balanceados y equipos industriales de transporte.

¿Para qué se utilizan las cadenas scraper GLF 81X?

Las cadenas scraper GLF 81X se utilizan para el transporte horizontal o inclinado de materiales a granel como granos, alimentos balanceados, polvos, pellets y productos agrícolas en sistemas transportadores tipo scraper.

¿Cuáles son las principales características de una cadena scraper GLF 81X?

Las cadenas scraper GLF 81X están diseñadas para ofrecer resistencia, durabilidad y operación confiable. Proporcionan un rendimiento estable y son adecuadas para sistemas de transporte continuo de materiales.

¿Qué materiales se utilizan para fabricar las cadenas scraper GLF 81X?

Las cadenas scraper GLF 81X generalmente se fabrican en acero aleado de alta resistencia o acero al carbono tratado térmicamente para mejorar la durabilidad, la resistencia al desgaste y la capacidad de carga.

¿Qué industrias utilizan comúnmente cadenas scraper GLF 81X?

Estas cadenas transportadoras son ampliamente utilizadas en agricultura, almacenamiento de granos, fábricas de alimentos balanceados, procesamiento de semillas, manejo de materiales a granel y sistemas industriales de transporte.

¿Cómo elegir el tamaño correcto de una cadena transportadora scraper?

La selección adecuada depende de la longitud del transportador, el tipo de material, la capacidad de transporte, la velocidad de operación y la compatibilidad con los piñones. Una selección correcta garantiza un funcionamiento suave y una mayor vida útil.

¿Las cadenas scraper GLF 81X son adecuadas para aplicaciones de servicio pesado?

Sí. Las cadenas scraper GLF 81X están diseñadas para entornos exigentes de transporte y pueden soportar operación continua con cargas moderadas a pesadas de materiales a granel.

¿Las cadenas scraper GLF 81X pueden personalizarse?

Sí. Las cadenas scraper pueden personalizarse en paso, tipo de accesorio, tratamiento del material y longitud de cadena para cumplir requisitos específicos del sistema transportador.

👉 ¿No está seguro de qué cadena es la más adecuada para su sistema?
Envíenos los detalles de su transportador y le recomendaremos el modelo más apropiado.
