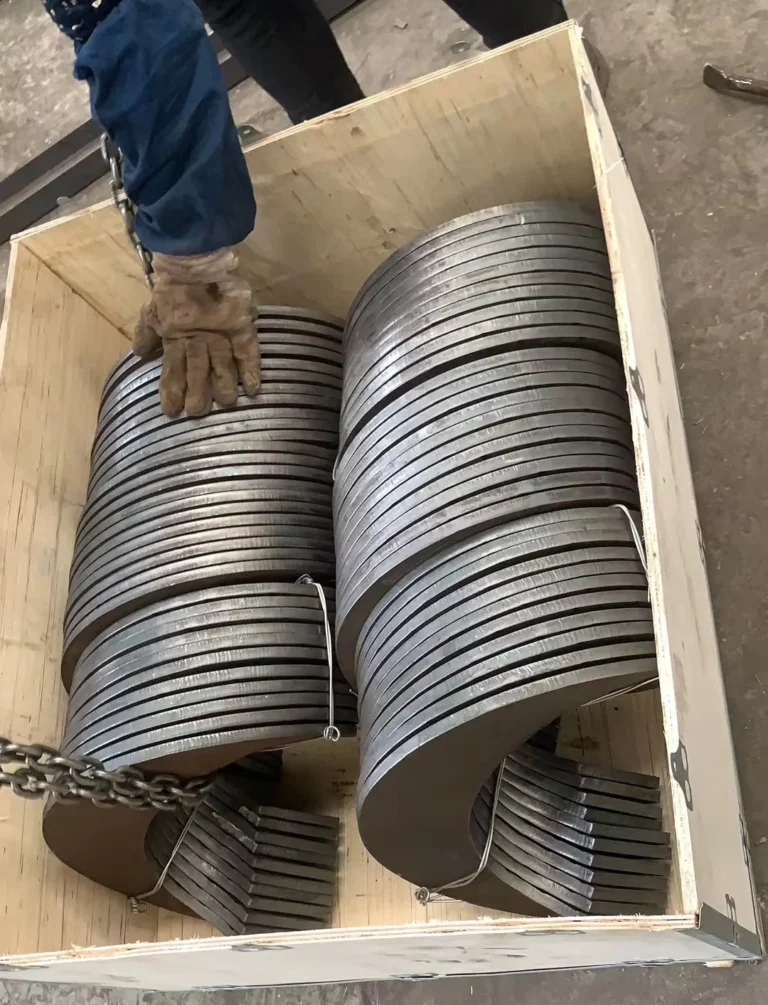

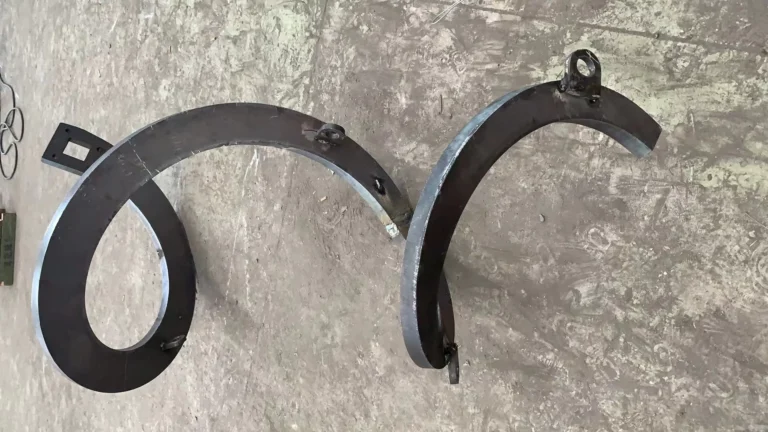

Vuelo de Tornillo Seccional

Material	Carbon Steel, Low Alloy Steel, Wear Resistant Steel, Stainless Steel, Others

Característica	Hélice Segmentada	Hélice Continua
Diámetro	Disponible en grandes diámetros	Limitado por el proceso de laminado
Espesor	Posibilidad de secciones gruesas	Espesor limitado
Espesor del borde	Espesor uniforme	Borde exterior más delgado
Método de fabricación	Prensado + soldado	Laminado en frío
Aplicación	Trabajo pesado / diseños especiales	Transporte estándar

Paso P(mm）	mínimo ID (mm)	Máx.OD D（mm）	Relación de OD e ID	Máx.OD (mm)	Espesor T（mm）
60-100	20	480	0.25	Min D.E. = tono Proporción x personalizada	3-16
100-150	30	480	0.25	3-18
150-200	50	520	0.33	3-20
200-250	60	630	0.3	3-25
250-300	65	670	0.25	3-25
300-350	90	900	0.3	3-30
350-400	90	950	0.25	3-30
400-450	95	950	0.25	3-30
450-500	135	1150	0.33	3-35
500-550	150	1200	0.3	3-40

Cómo Identificar la Dirección de Rotación de la Hélice para Transportador de Tornillo

La identificación correcta de la dirección de rotación de la hélice es esencial para garantizar un transporte adecuado del material.

Existen dos tipos de rotación:

Hélice de Mano Derecha

• La hélice gira en sentido horario cuando se observa desde el extremo
• El material se transporta hacia adelante (alejándose del observador)
• Es la opción más utilizada en sistemas estándar de transportador de tornillo

Hélice de Mano Izquierda

• La hélice gira en sentido antihorario cuando se observa desde el extremo
• El material se transporta en la dirección opuesta
• Se utiliza para transporte inverso o aplicaciones especiales

Nota Importante

Una dirección de rotación incorrecta puede provocar un transporte inadecuado del material o fallos en el sistema.

Si no está seguro sobre la dirección de rotación, consulte el diagrama anterior o envíenos su plano para confirmación.

Podemos ayudarle a confirmar la dirección correcta según el diseño o plano de su transportador.

Cómo Seleccionar la Hélice Adecuada para Transportador de Tornillo

Seleccionar la hélice correcta para transportador de tornillo es esencial para garantizar un transporte eficiente del material y una larga vida útil. La selección depende principalmente de los siguientes factores:

1. Tipo de Material

Diferentes materiales requieren distintos diseños de hélice:

• Materiales en polvo (harina, cemento, cal) → hélice continua estándar
• Materiales granulares (grano, pellets plásticos) → paso estándar con superficie lisa
• Materiales abrasivos (arena, mineral) → hélice más gruesa con material resistente al desgaste
• Materiales pegajosos → mayor paso o diseño especial para evitar acumulaciones

2. Diámetro Exterior (OD) y Diámetro Interior (ID)

• OD (Diámetro Exterior) determina la capacidad de transporte
• ID (Diámetro Interior) debe coincidir con el tamaño del eje

👉 Un mayor diámetro implica una mayor capacidad de transporte.

3. Selección del Paso

• Paso estándar (≈ OD) → aplicaciones generales de transporte
• Paso corto (< OD) → transporte más lento, mayor tasa de llenado
• Paso largo (> OD) → transporte más rápido, menor tasa de llenado

4. Selección del Espesor

• Espesor delgado → aplicaciones ligeras y rentables
• Hélice más gruesa → materiales abrasivos y aplicaciones de trabajo pesado

👉 Para condiciones severas, se recomiendan hélices más gruesas para una mayor vida útil.

5. Selección del Material

• Acero al carbono → aplicaciones industriales generales
• Acero inoxidable → entornos corrosivos o aptos para la industria alimentaria
• Materiales resistentes al desgaste → materiales abrasivos

6. Dirección de Rotación

• Hélice de mano derecha → dirección estándar de transporte
• Hélice de mano izquierda → dirección inversa de transporte

👉 Debe confirmarse antes de la producción.

Preguntas Frecuentes – Hélice Seccional para Transportador Sinfín

¿Qué es una hélice seccional para transportador sinfín?

La hélice seccional para transportador sinfín es un componente espiral formado a partir de secciones individuales de acero que se prensan y sueldan entre sí para crear la hélice del transportador helicoidal. Se utiliza comúnmente en transportadores sinfín para manejo de materiales a granel.

¿Para qué se utilizan las hélices seccionales?

Las hélices seccionales se utilizan en sistemas de transportadores helicoidales para mover polvos, granos, pellets, cemento, fertilizantes y otros materiales a granel en aplicaciones industriales.

¿Cuáles son las ventajas de las hélices seccionales?

Las hélices seccionales ofrecen fabricación flexible para diámetros grandes, construcción de servicio pesado y mayor facilidad de personalización en comparación con las hélices continuas. Son adecuadas para condiciones exigentes de transporte.

¿Qué materiales están disponibles para las hélices seccionales?

Las hélices seccionales se fabrican comúnmente en acero al carbono, acero inoxidable y acero resistente al desgaste, dependiendo de los requisitos de resistencia a la corrosión y las condiciones de operación.

¿Qué industrias utilizan hélices seccionales?

Las hélices seccionales son ampliamente utilizadas en agricultura, minería, plantas de cemento, manejo de granos, procesamiento de alimentos balanceados, producción química y sistemas de transporte de materiales a granel.

¿Cuál es la diferencia entre una hélice seccional y una hélice continua?

Las hélices seccionales se fabrican a partir de segmentos formados individualmente y soldados entre sí, lo que las hace adecuadas para tamaños grandes y aplicaciones de servicio pesado. Las hélices continuas se producen mediante laminado en frío en una espiral continua y se utilizan comúnmente en aplicaciones estándar de transporte.

¿Cómo elegir el tamaño correcto de una hélice seccional?

La selección correcta depende del diámetro exterior, diámetro interior, paso, espesor, tamaño del eje, tipo de material y capacidad de transporte. Un dimensionamiento adecuado ayuda a garantizar un movimiento eficiente del material.
